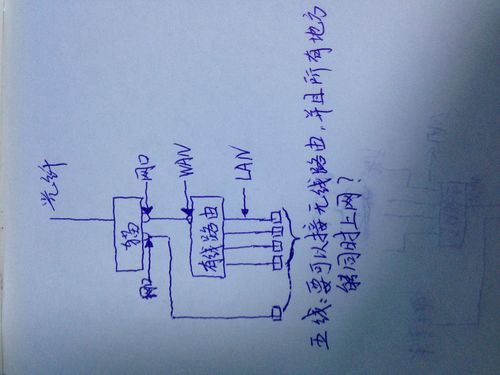

无线路由器作为现代家庭和办公网络的核心设备,其稳定运行至关重要，当出现故障时，通过电路图进行维修是最直接有效的方式，无线路由器的电路图通常包括电源模块、主控模块、无线模块、接口模块等几大部分，掌握这些核心电路的原理和常见故障点，能大幅提升维修效率。
电源模块是路由器的“心脏”，负责将外部输入的交流电转换为各模块所需的直流电压，常见的电源电路采用开关电源设计，主要包括EMI滤波电路、整流桥、PWM控制器、开关管、变压器、整流二极管和滤波电容等，PWM控制器（如OB2532、LD7552等）是核心部件，负责驱动开关管工作，通过变压器实现电压变换和隔离，常见故障现象包括完全不通电、电压输出异常等，维修时需重点检查保险丝是否熔断、整流桥是否击穿、PWM控制器及其周边元件是否损坏、变压器是否开路或短路，以及滤波电容是否鼓包或失效，使用万用表测量关键测试点（如变压器初级侧的300V电压和次级侧的3.3V、5V、12V等输出电压）能快速定位故障范围。
主控模块是路由器的“大脑”，通常采用嵌入式处理器（如Realtek、Qualcomm、MediaTek等方案），集成CPU、内存、网络接口等功能，该模块的电路图主要包括处理器核心供电、时钟电路、复位电路、Flash存储电路以及与各外设的接口电路，处理器供电通常由多路LDO（低压差线性稳压器）或DC-DC转换器提供，如1.2V、1.8V、3.3V等，电压纹波过大或电流不足均会导致系统不稳定，时钟电路由晶振提供，常见的有25MHz（系统时钟）和40MHz（无线时钟），晶振损坏会导致无法启动或无线功能异常，复位电路确保处理器上电时能正确初始化，复位芯片（如IMP811）或阻容复位电路故障可能引起反复重启，Flash电路负责存储固件，芯片虚焊或损坏会导致无法识别固件或系统崩溃，维修时需用示波器观测关键供电电压的纹波、时钟信号的波形，以及复位信号是否正常。
无线模块负责Wi-Fi信号的收发，通常包括2.4GHz和5GHz射频前端（如功率放大器PA、低噪声放大器LNA）、开关电路、滤波器等，其电路图与主控模块通过USB或SDIO接口连接，射频部分通过RF线与天线相连，常见故障现象包括搜不到Wi-Fi信号、信号弱、频繁掉线等，维修时需重点检查射频供电是否正常（通常为3.3V或1.8V）、PA/LNA是否损坏、天线开关是否切换正常、RF连接线是否接触不良或损坏，频谱分析仪是检测射频信号的重要工具，可观察发射信号的功率和频谱是否正常。
接口模块包括WAN口、LAN口、USB口等，主要由PHY芯片（如RTL8367S、RTL8110等）和相关的RJ45接口组成，PHY芯片负责数据编码解码和物理层连接，其供电和时钟异常会导致接口无法工作，RJ45接口虚焊或损坏会引起接触不良，维修时需用万用表测量PHY芯片的供电和时钟信号，用网络测试仪检测接口的连通性。
以下是维修无线路由器电路图时的注意事项：1. 维修前务必断开电源，防止触电或损坏电路；2. 熟悉各模块供电电压，避免误操作导致元件烧毁；3. 焊接时使用恒温烙铁，防止静电损坏芯片；4. 备好常用替换元件，如滤波电容、晶振、电源IC等。
相关问答FAQs：
Q1: 无线路由器通电后指示灯不亮，如何通过电路图排查？
A1: 首先查看电源模块电路图，测量保险丝是否熔断；若保险丝正常，检查整流桥输出是否有300V直流电压；若无电压，可能是EMI滤波电路或输入线路故障；若有300V但无输出电压，重点检查PWM控制器、开关管、变压器及次级整流二极管，可用万用二极管档检测开关管是否击穿，变压器次级是否开路。
Q2: 无线路由器Wi-Fi信号时有时无，可能与哪些电路相关？
A2: 根据无线模块电路图，首先检查射频供电是否稳定（如3.3V），供电纹波过大会导致射频芯片工作异常；其次检查时钟电路（如40MHz晶振）是否起振；若供电和时钟正常，可能是功率放大器（PA）或天线开关损坏，可通过频谱仪观察发射信号功率是否正常，或用万用表检测PA的引脚电压是否与电路图标注一致。
