智能仪表原理与应用技术
第一部分：引言 - 什么是智能仪表？
智能仪表（Intelligent Instrument / Smart Meter）是指在传统仪表的基础上，内置了微处理器（CPU）、存储器、接口电路和软件，具备数据采集、处理、通信、自诊断和自校准等高级功能的现代化测量设备。
（图片来源网络，侵删）
它不再是简单的“显示读数”的工具，而是演变成了一个“信息节点”或“智能终端”，它的核心特征是“智能化”，主要体现在：
- 数据处理能力：能对原始数据进行非线性校正、数字滤波、量程自动切换、统计计算（如平均值、方差、峰值）等。
- 通信能力：具备标准化的通信接口（如RS-485, HART, Profibus, Ethernet, 无线等），能将数据上传至上位机或云端。
- 自诊断与自校准：能自动检测自身硬件和软件的故障，并给出报警提示，部分高级仪表还能进行自校准，保证测量精度。
- 人机交互能力：通常配备LCD/LED显示屏和操作按键，提供更直观的信息和更便捷的操作。
- 网络化与信息化：作为工业物联网或物联网的感知层设备，是实现工业4.0和智慧城市的基础。
第二部分：智能仪表的原理

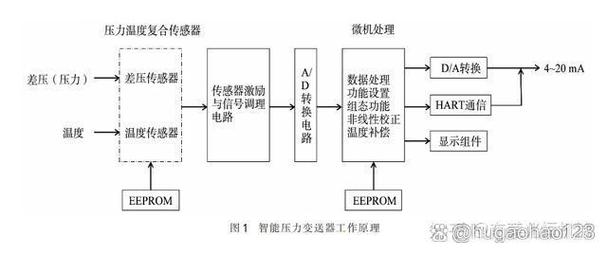

智能仪表的工作原理可以概括为“信号采集与调理 → 数据转换 → 数据处理 → 数据通信”的过程。
硬件组成原理
一个典型的智能仪表硬件系统由以下几个核心部分组成：
-
传感器/变送器
（图片来源网络，侵删）- 作用：感知被测物理量（如温度、压力、流量、液位、电压、电流等），并将其转换成微处理器可以处理的电信号（通常是电压、电流或频率信号）。
- 原理：这是仪表的“五官”，其精度和稳定性直接决定了整个仪表的测量基础。
-
信号调理电路
- 作用：将传感器输出的微弱或非标准信号进行放大、滤波、线性化、隔离等处理，转换成适合模数转换器输入的标准信号。
- 原理：通常包括放大器（如仪表放大器）、滤波器（消除噪声）、隔离电路（提高抗干扰能力和安全性）等。
-
模数转换器
- 作用：将调理后的模拟信号转换为数字信号，这是连接模拟世界和数字世界的桥梁。
- 原理：ADC的分辨率（如12位、16位、24位）和转换速度是关键指标，决定了仪表的测量精度和响应速度，常用类型有逐次逼近型、积分型等。
-
微处理器
- 作用：智能仪表的“大脑”，负责执行所有控制、计算和通信任务。
- 原理：通常是8位、16位或32位的单片机，它运行固化在存储器中的程序，实现：
- 数据采集控制：控制ADC的采样频率和时序。
- 数据处理：执行数字滤波、单位换算、非线性校正算法。
- 逻辑控制：实现报警判断、量程切换等逻辑。
- 通信协议处理：封装和解析数据包，进行通信。
-
存储器
（图片来源网络，侵删）- 作用：存储程序、配置参数、历史数据和校准系数。
- 原理：
- ROM/Flash：用于存放固化的程序代码，掉电不丢失。
- RAM：用于存放程序运行时的临时数据和变量，断电后数据丢失。
- EEPROM：用于存放需要长期保存的参数，如量程、报警阈值、校准数据等，可在线修改且掉电不丢失。
-
通信接口电路
- 作用：实现仪表与外部设备（如PLC、DCS、计算机、云端服务器）的数据交换。
- 原理：将微处理器的TTL电平信号转换为标准的工业通信电平。
- 有线通信：RS-232（点对点）、RS-485（总线式，多设备挂载）、HART（在4-20mA模拟信号上叠加数字信号）、Modbus、Profinet、Ethernet等。
- 无线通信：Wi-Fi、蓝牙、LoRa、NB-IoT、4G/5G等。
-
人机交互界面
- 作用：提供数据显示和用户操作的平台。
- 原理：
- 显示单元：LCD液晶屏（段式、点阵式、图形式）、LED数码管。
- 输入单元：机械按键、触摸屏。
软件组成原理
软件是智能仪表的灵魂,它赋予了仪表“智能”。
-
系统软件
- 监控程序/Bootloader：负责硬件初始化、任务调度、系统自检和引导主程序运行。
- 设备驱动程序：管理底层硬件，如ADC、LCD、通信接口等，为上层应用提供标准化的调用接口。
-
应用软件
- 数据采集与处理模块：控制ADC采样，实现数字滤波（如滑动平均、中值滤波）、非线性校正（查表法、公式法）、工程单位转换等。
- 控制与逻辑模块：根据处理后的数据，实现报警判断（上限、下限、变化率报警）、控制输出（如控制继电器）、累积计算（流量积算）等。
- 通信协议模块：实现具体的通信协议栈，如Modbus RTU/TCP协议，负责数据帧的封装、发送、接收和解析。
- 用户界面模块：管理LCD/LED的显示内容和按键响应，实现菜单导航、参数设置等功能。
第三部分：智能仪表的应用技术
智能仪表的应用极其广泛,几乎涵盖了所有工业和民用领域。
工业过程自动化
这是智能仪表最主要的应用领域,是现代工业的“神经末梢”。
- 应用场景：石油化工、电力、冶金、制药、水处理、食品加工等。
- 作用：
- 精确测量：精确测量温度、压力、流量、液位、物位、成分等关键工艺参数。
- 过程控制：将测量数据送入PLC或DCS系统，构成闭环控制回路，实现生产过程的自动化和最优化。
- 状态监测：实时监测设备运行状态，进行故障预警和预测性维护，减少非计划停机。
- 数据记录与追溯：记录生产过程中的关键数据，用于质量分析和生产追溯。
智能电网
智能仪表在电力系统中扮演着革命性的角色。
- 应用场景：居民用电、工商业用电、变电站。
- 作用：
- 智能电表：自动、精准地计量电能，实现远程抄表、费率控制（峰谷电价）、负荷监控、预付费管理等功能。
- 配电自动化：监测电网电压、电流、功率因数，实现故障定位、隔离和恢复，提高供电可靠性。
- 需求侧管理：收集用户用电数据，引导用户错峰用电，优化电网负荷。
智慧城市与建筑
- 应用场景：智能楼宇、智慧水务、智慧燃气、环境监测。
- 作用：
- 楼宇自动化：监测和控制空调、照明、安防系统的能耗，实现节能减排和舒适化管理。
- 公用事业：智能水表、智能气表实现自动抄表和泄漏监测。
- 环境监测：部署在城市各处的空气质量、噪音、水质监测仪表，为城市管理提供实时数据。
交通运输
- 应用场景：电动汽车充电桩、轨道交通、智能称重。
- 作用：
- 电动汽车充电桩：精确计量充电量、电压、电流，实现计费、通信和安全保护。
- 智能称重系统：在高速公路、港口、物流园区，实现车辆重量的快速、自动测量，用于计费和安全检查。
实验室与科研
- 应用场景：科学实验、产品质量检测。
- 作用：
- 高精度测量：提供比传统仪表更高的精度和稳定性。
- 数据自动采集与分析：与计算机连接，自动记录实验数据，并通过软件进行复杂的分析和绘图，提高科研效率。
第四部分：发展趋势
智能仪表技术仍在不断发展,未来将呈现以下趋势：
- 网络化与物联网化：从单一仪表向网络化、系统化发展，成为工业物联网和物联网的核心感知层设备，实现万物互联。
- 智能化与边缘计算：集成更高级的算法，如人工智能、机器学习，在仪表端（边缘
