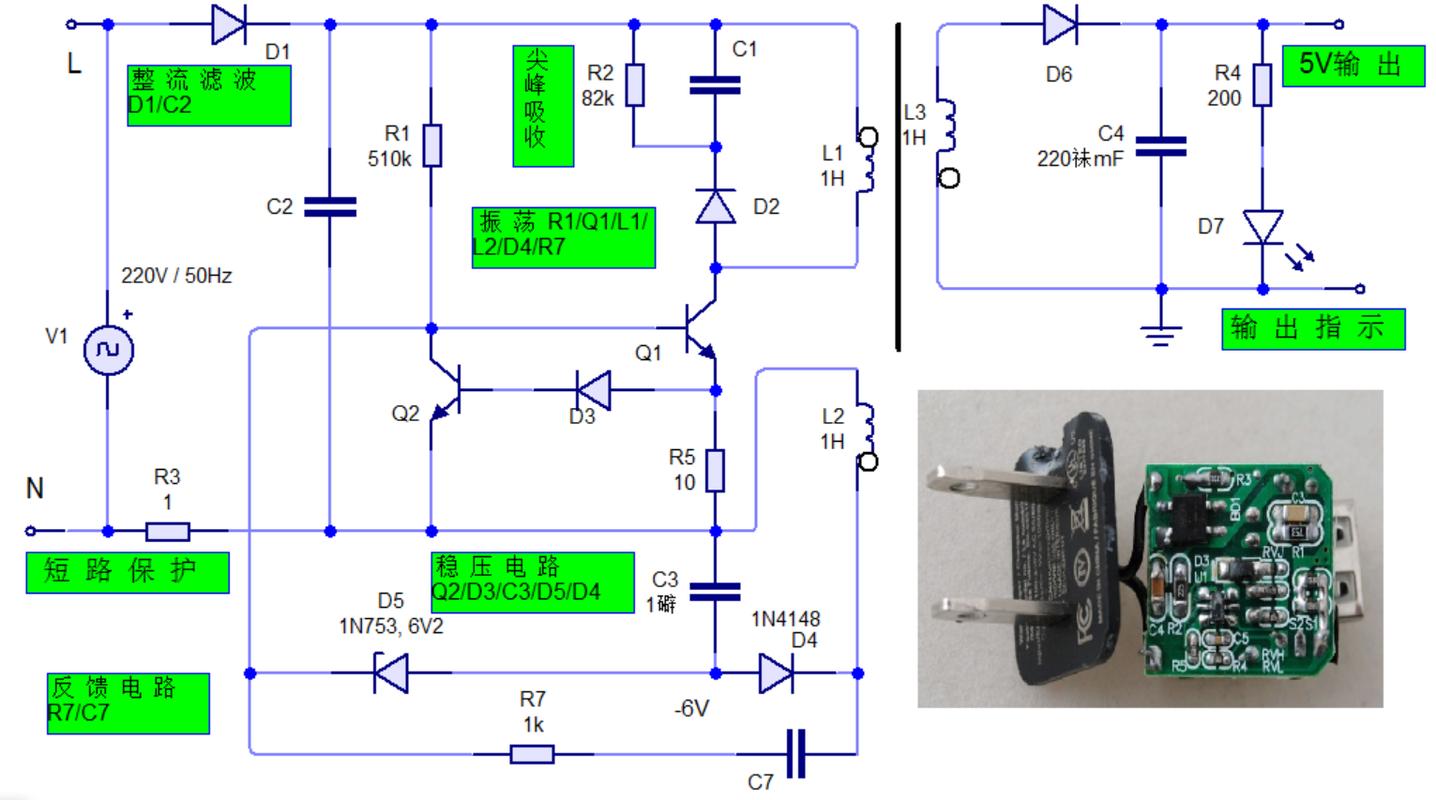

手机充电器维修原理图是技术人员分析和解决充电器故障的核心工具，其本质是通过电路图解析充电器的工作原理、信号流程及关键元件功能，从而定位故障点并进行针对性维修，手机充电器通常采用开关电源架构，将220V交流电转换为低压直流电，其核心电路包括输入保护、整流滤波、PWM控制、功率变换、输出反馈等模块，各模块协同工作实现电压转换和稳定输出，以下结合典型充电器电路结构,详细解析各模块原理及维修要点。

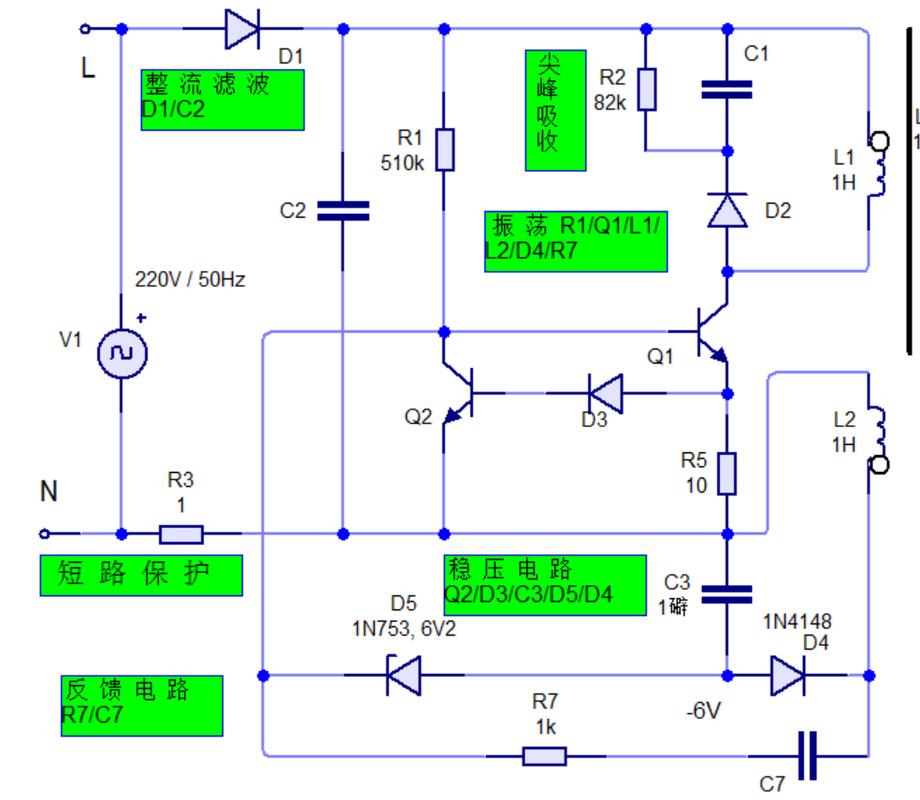

输入保护与整流滤波模块
充电器输入端首先经过压敏电阻RV（防雷击浪涌）、保险丝F（过流保护）和负温度系数热敏电阻NTC（抑制开机冲击电流），确保输入电路安全，随后交流电通过整流桥DB1（如GBU4B）全波整流，经电解电容C1（如400V/100μF）滤波后，得到约300V的直流高压，此模块常见故障包括保险丝熔断、整流桥击穿、NTC烧毁等，维修时需用万用表检测元件通断及耐压值，若保险丝熔断且整流桥正反向电阻为零，需同时更换两者,并检查后续电路是否存在短路。
PWM控制与功率变换模块
300V直流电通过启动电阻R1（如100kΩ）给PWM控制器IC（如UC3842）的7脚提供工作电压，IC启动后驱动开关管Q1（如MOSFET IRF840）工作，Q1以高频（约50-100kHz）导通/截止，高频变压器T1初级线圈产生交变电压，次级感应出低压交流电，PWM控制器通过反馈信号调节占空比，稳定输出电压，此模块故障多表现为无输出或输出电压异常，需重点检测IC供电脚（7脚电压约17V）、驱动脚（6脚PWM波形）、开关管D-S极间电阻（正常应为无穷大）及变压器初级线圈是否开路，若IC无启动电压，需检查启动电阻是否变值；若驱动波形异常，需排查IC周边反馈元件（如R5、C5）是否损坏。

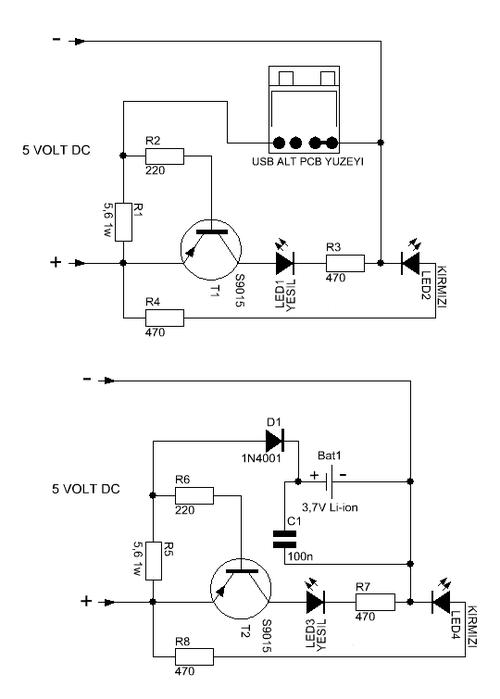

输出整流与反馈模块
变压器次级低压交流电通过肖特基二极管D2（如SB560）整流，电解电容C3（如25V/1000μF）滤波后得到直流电压，再经电感L1、电容C4滤波以降低纹波，输出电压通过分压电阻R7、R8取样，反馈至PWM控制器的2脚（误差放大器反相输入端），与内部基准电压比较，动态调整PWM占空比，常见故障包括输出电压偏低（多为D2正向压降过大或C3容量下降）、无输出（需检查D2是否击穿、C3是否短路），若反馈回路开路，会导致输出电压飙升，需检测光耦PC817（隔离反馈）是否失效，其1、2脚正向导通电压约1V，3、4脚间电阻应随光强变化。
关键元件参数与检测方法
维修时需结合原理图实测元件参数，以下为典型元件检测要点：
| 元件类型 | 关键参数 | 检测方法 |
|--------------|--------------|--------------|
| 整流桥DB1 | 反向耐压≥600V，正向压降0.5-1V | 万用表二极管档测正反向电阻 |
| PWM控制器UC3842 | 7脚启动电压17V，8脚基准电压5V | 测供电脚电压，查基准电压输出 |
| 开关管MOSFET | D-S极间电阻>10MΩ，G-S极无短路 | 万用表电阻档测极间电阻 |
| 肖特基二极管D2 | 正向压降0.3-0.5V，反向电阻无穷大 | 二极管档测正向导通，电阻档测反向 |
| 输出电容C3 | 容量值、ESR等效串联电阻 | 电容表测容量，LCR表测ESR |
维修流程与注意事项
- 安全防护：断电后用大电容（如1000μF/400V）放电，避免高压电容残留电荷触电。
- 静态检测：先测保险丝是否熔断，排查短路故障，再测关键点电压（如C1两端300V、Q1 D极脉冲电压）。
- 动态调试：若静态正常但无输出，可短接光耦PC817的3、4脚模拟反馈，观察输出是否恢复，若恢复则说明反馈回路故障。
- 元件代换：功率元件（如开关管、整流桥）需选用同型号或参数兼容型号，PWM控制器需确认供电电压、驱动能力匹配。
相关问答FAQs
Q1：充电器输出电压偏低但电流正常，可能是哪些原因？
A：输出电压偏低通常与反馈回路或整流滤波电路相关，首先检查输出电容C3是否老化（容量下降导致滤波不良），其次检测分压电阻R7、R8是否变值，使反馈电压异常，肖特基二极管D2正向压降增大（如由0.4V升至0.8V）也会导致电压损失，需用二极管档实测其正向压降，若以上正常，再检查PWM控制器2脚反馈电压是否偏低，排查光耦PC817是否线性变差。
Q2：充电器通电后立即烧保险丝，如何快速定位故障点？
A：烧保险丝多为输入电路或功率变换电路短路，首先断开开关管Q1的D极，若保险丝不再熔断，说明变压器T1初级或Q1击穿；若仍熔断，则检查整流桥DB1、NTC及压敏电阻RV是否短路，用万用表二极管档测DB1四个二极管正反向电阻，正常时应单向导通；测Q1 D-S极间电阻，若为零则Q1损坏，同时检查C1是否击穿（容量表测容量或万用表电阻档测充放电），逐步断开可疑支路,可快速缩小故障范围。
