这是一款发布于2009-2010年间的中高端旗舰液晶电视，拥有当时非常出色的画质和功能，由于年代久远，现在出现故障是很正常的，维修这类老电视需要一定的专业知识，下面我将从常见故障现象、可能原因、排查思路、维修建议和注意事项几个方面为您提供一个全面的指南。

（图片来源网络，侵删）

维修前的准备工作

在开始任何操作前，请务必做好以下准备，这既是保护您自己,也是保护电视机：

安全第一！
- 断电： 拔掉电视机的电源插头。
- 放电： 液电电视内部有大容量的滤波电容，即使断电后，短时间内仍然可能存有高压电，对于非专业人士，强烈建议等待至少30分钟以上再进行操作，或者用带绝缘手柄的螺丝刀（或大功率电阻）在主电源滤波电容的正负极两端进行短接放电。
- 防静电： 维修时最好佩戴防静电手环,防止静电损坏精密的电子元件。
准备工具：
- 十字和一字螺丝刀（可能需要特殊型号，如星形螺丝刀）。
- 塑料撬棒（用于撬开卡扣，避免划伤外壳）。
- 万用表（用于测量电压、电阻、通断）。
- 绝缘胶带、记号笔、小盒子（用于分类存放螺丝和拆下的零件）。
收集信息：
（图片来源网络，侵删）
- 故障现象： 详细描述电视出问题时的表现，是完全不开机？还是开机后黑屏？有声音没图像？还是图像有花屏、竖线、闪烁？
- 指示灯状态： 开机时电源指示灯是亮什么颜色（红/绿/黄）？是一直亮还是闪烁？闪烁的频率是多少？（红灯闪烁5次停一下，这个规律是排查故障代码的关键）。
- 声音： 电视是否能正常开机进入系统，有声音但没图像？还是连开机声音都没有？

可能原因：
1. 电源板故障（最常见）。
2. 电源线或插座问题。
3. 主板（信号板）或逻辑板（屏驱动板）短路导致电源板保护。
排查思路：
1. 检查外部： 换一个确认正常的插座和电源线试试。

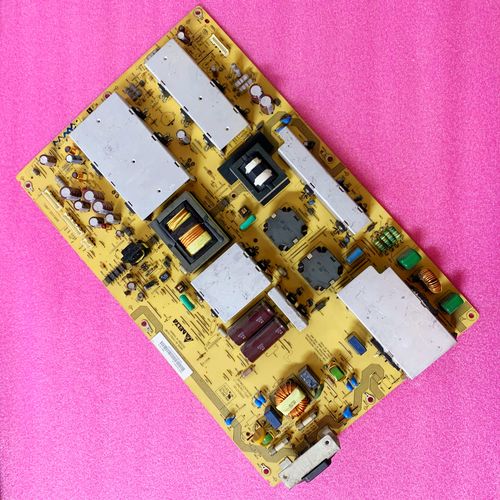

2. 测量电源板输出： 如果确认外部电源正常，就需要拆机了，找到电源板，通电（注意安全！）用万用表测量其输出的各组电压（通常是 +5V, +12V, +24V, +9V, +32V 等，具体看电源板上的贴纸标识）。
  - 所有电压都为0V： 很可能是电源板本身损坏，常见的故障元件是 PFC（功率因数校正）电路的大功率MOS管、大功率电阻、保险丝，以及 副电源电路的IC和电阻。
  - 有电压输出但电视机仍不开机： 可能是主板或逻辑板存在短路，导致电源板进入保护状态，可以尝试断开主板和逻辑板的电源连接线，单独给电源板通电，看电压是否稳定且正常，如果电压正常了,说明问题出在主板或逻辑板上。

可能原因：
1. 电源板未能提供稳定的电压。
2. 主板（信号板）故障,无法发出开机指令。
3. 背光板（高压板）或逻辑板（屏驱动板）故障,导致主板保护。
排查思路：
1. 观察指示灯规律： 很多电视的指示灯闪烁次数代表故障代码，夏普电视常见的“红灯闪烁5次”可能代表逻辑板通信故障或自身故障，请务必在网上搜索 “夏普 LCD-52Z770A 指示灯闪烁代码” 或类似关键词,找到对应的故障说明。
2. 测量电源板电压： 在开机瞬间测量电源板各路输出电压是否稳定，如果电压瞬间出现又消失，或者电压严重偏低,说明电源板损坏。
3. 排查主板： 如果电源板电压正常，但指示灯闪烁或无法开机，问题可能在主板，主板上的电源管理芯片、晶振、内存颗粒等都是易损点,需要具备一定的电路知识才能进行检测。

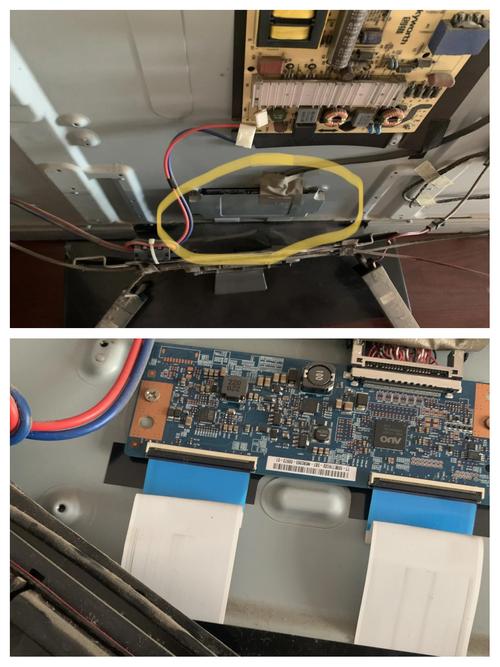

4. 排查逻辑板： 如果主板能工作（比如能听到开机声音），但屏幕始终是黑的，问题很可能在逻辑板，逻辑板负责驱动液晶面板，如果它损坏,屏幕就无法点亮。

这是非常典型的 “背光故障”。

可能原因：
1. 背光板（高压板）故障（最常见）。
2. 电源板提供给背光板的电压（通常是 +24V 或 +12V）异常。
3. 灯管（CCFL）损坏（一根或多根）。
4. 逻辑板故障,没有输出背光开启信号。
排查思路（此操作需在暗处进行）：
1. “手电筒”测试法： 在电视开机后，用手机手电筒或小手电筒紧贴液晶屏幕表面仔细观察，如果能看到非常暗淡、模糊的图像，那就 100%确定是背光问题（背光板或灯管），如果完全看不到任何图像,那可能是主板或逻辑板问题。
2. 测量背光电压： 拆机后，找到背光板，开机时，测量电源板输入到背光板的供电电压（如+24V）是否正常，测量逻辑板送给背光板的 “背光开启”（BL-ON） 信号和 “背光亮度”（PWM/Brightness） 信号是否正常（通常是高电平或低电平脉冲信号，需要参考图纸或同型号板子测量）。
3. 判断故障点：
  - 如果输入电压正常，但背光板无高压输出，且控制信号也正常，背光板损坏。
  - 如果输入电压和控制信号都正常，背光板也输出高压，但屏幕局部不亮或亮度不均，那么可能是 灯管老化或损坏，老电视的灯管是易损件，更换灯管需要一定的技巧（如使用高压测试棒检测）。

可能原因：
1. 信号线接触不良或损坏。（HDMI、AV线等）
2. 主板（信号板）故障。（视频处理芯片、DDR内存）
3. 逻辑板（屏驱动板）故障。（TCON芯片、供电电路）
4. 液晶屏本身损坏（物理损坏或老化）。
排查思路：
1. 更换信号源和线缆： 换一个HDMI接口，换一根信号线,看是否是线缆或接口问题。
2. 进入工厂菜单： 按遥控器上的特定按键组合（如 静音 -> 6-2-5-8-9 或其他组合，需自行搜索该型号的进入方法）进入工厂菜单，观察图像是否正常，如果工厂菜单图像正常，说明屏幕本身没问题，问题在主板处理信号的部分，如果工厂菜单也花屏，那基本可以断定是 逻辑板 或 液晶屏 本身的问题。
3. 判断逻辑板和屏幕： 逻辑板故障通常会导致规律的线条、色块或区域异常，而屏幕本身的物理损坏（如受压、进水）可能会导致固定位置的坏点或线条，两者区分有一定难度,通常需要经验。

根据以上排查,您可以选择以下方案：

自己动手（适合有电子维修基础的朋友）：
- 更换电容： 如果是电源板或背光板上电容鼓包、漏液，这是最简单的维修,成本极低。
- 更换保险丝： 如果保险丝烧断，先检查后级电路是否有短路,再更换同规格保险丝。
- 更换易损IC： 如电源板的PWM芯片、背光板的驱动IC等,需要焊接技术。
- 更换灯管： 如果确定是灯管问题，可以购买同规格的CC
