电磁炉电路板飞线维修是一项精细且需要一定电子基础的技术操作，通常用于修复电路板上因元件损坏、线路断裂或设计缺陷导致的电气连接问题，飞线，顾名思义，是指使用额外导线在电路板原有线路之外建立新的电气通路，常见于修复断裂的铜箔线、连接脱焊的元件引脚或临时调整电路功能，以下将从维修前的准备、飞线操作步骤、注意事项及常见问题解决等方面进行详细阐述。
维修前的准备工作
在进行飞线维修前，充分的准备是确保维修成功和安全的关键，需要准备工具和材料，包括万用表（用于测量电压、电阻和通断）、电烙铁（建议选用20-35W的恒温烙铁，避免高温损坏元件）、焊锡丝（含松香芯，直径0.3-0.8mm为宜）、细导线（单股铜线或漆包线，直径0.1-0.3mm，根据电流大小选择）、吸锡器（或吸锡线，用于拆卸元件）、放大镜（或显微镜，用于观察细小线路）、松香助焊剂、酒精（用于清洁焊点）以及绝缘胶带（或热缩管，用于包裹飞线），需要仔细分析故障原因，通过观察电路板烧焦、元件炸裂等明显现象，结合万用表测量关键节点的电压和电阻，判断故障点是否需要飞线修复，若发现IGBT（绝缘栅双极型晶体管）的驱动电阻开路，或电源部分的铜箔线因过流烧断，则可能需要飞线处理，务必记录原始电路走向，特别是飞线连接的两端位置，可通过拍照、画草图或标记点的方式,避免维修过程中混淆线路。
飞线维修的具体操作步骤
飞线维修的核心在于“精准连接”和“可靠绝缘”,具体步骤如下：
故障点定位与清洁

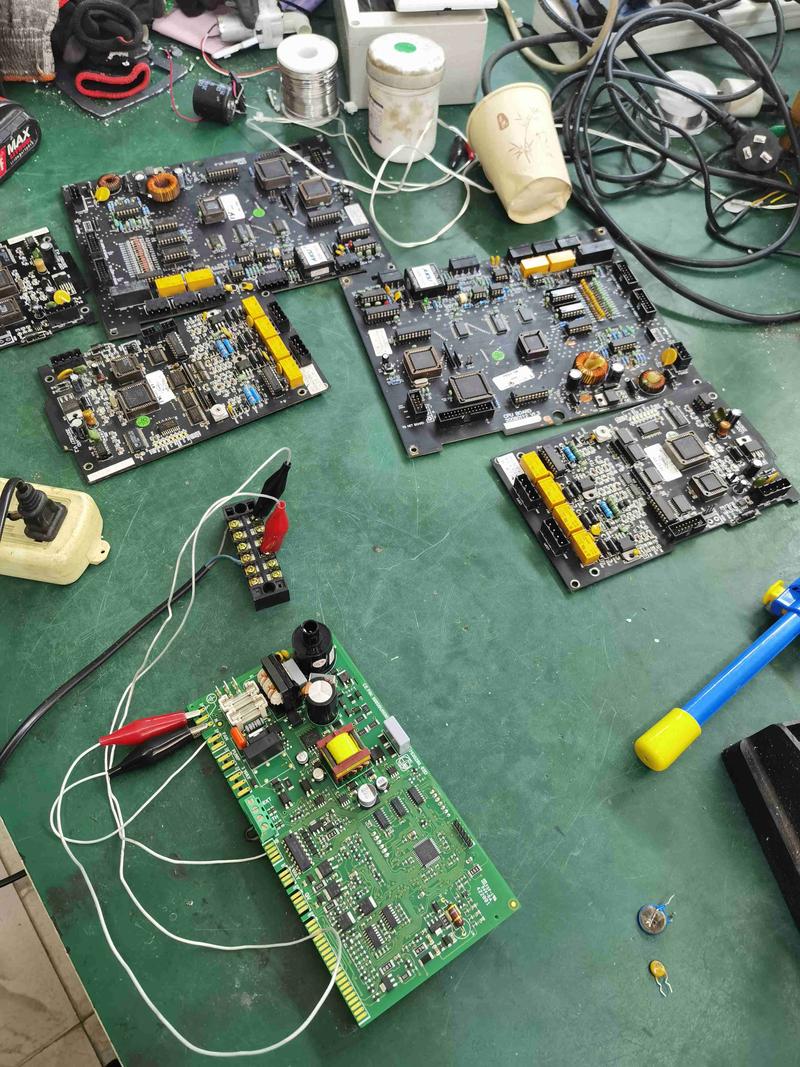

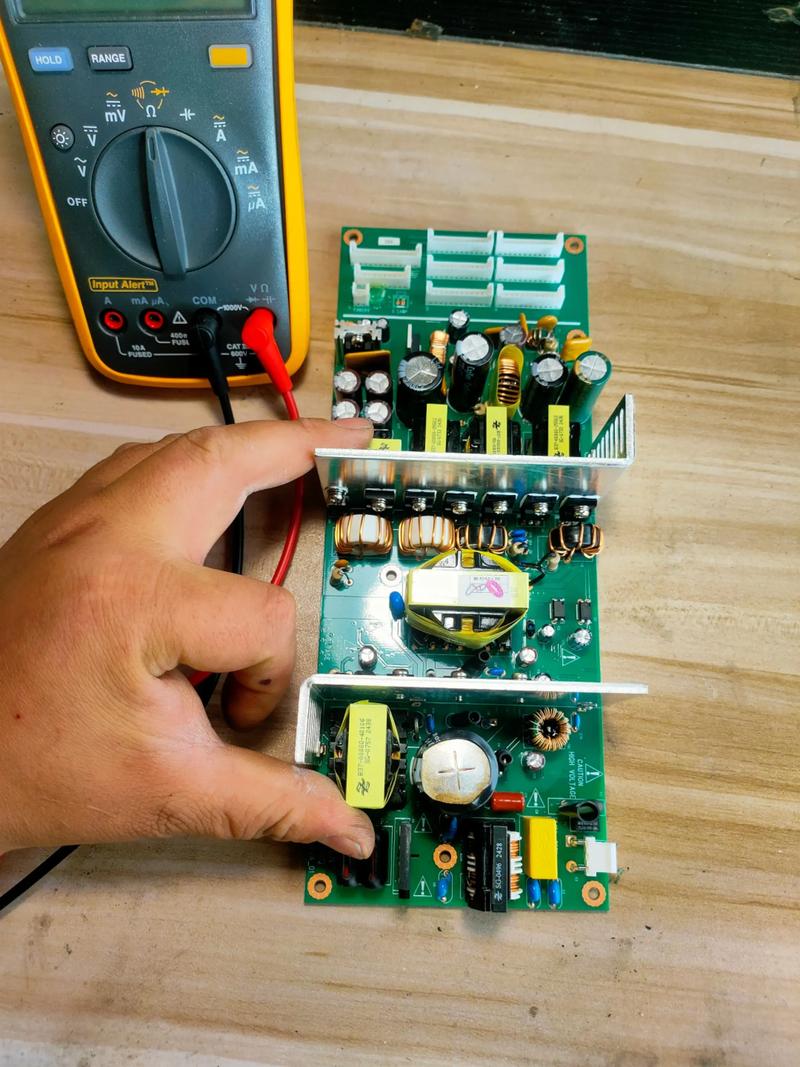

使用万用表的二极管档或电阻档，找到需要飞线的两个连接点（如断裂铜箔的两端、元件脱焊的引脚），对于断裂的铜箔线，需用放大镜观察断裂处的铜箔宽度，确认飞线导线的直径是否能承载所需电流（通常铜箔宽度与电流成正比，1mm宽铜箔约可承受1-2A电流），定位后，用酒精棉片清洁连接点周围的焊盘和氧化物,确保焊接面光亮可焊。
飞线导线的处理
根据连接点的距离和电流需求，选择合适长度和直径的导线，若使用漆包线，需用小刀或砂纸去除两端的绝缘漆（长度约2-3mm），露出光亮的铜芯；若使用单股铜线，可直接使用，导线长度应略大于两点间距（预留1-2mm弯折余量），避免拉伸导致接触不良，对于需要通过较大电流的飞线（如主电源回路），建议选用多股绞合线,以减少趋肤效应带来的电阻。
焊接点的准备
若连接点为元件引脚，可直接焊接；若为铜箔线路，需在断裂处用烙铁镀上一层薄锡（即“上锡”），方法是用烙铁头蘸取少量焊锡，轻触铜箔焊盘，待焊锡均匀覆盖后移开烙铁，对于严重氧化的焊盘，可先涂抹少量助焊剂，再上锡，注意，上锡面积不宜过大,避免与邻近线路短路。
飞线的焊接
将处理好的导线两端分别焊接至连接点，焊接时，烙铁头与导线、焊盘同时接触，待焊锡熔化并完全包裹导线后，缓慢移开烙铁（焊接时间控制在2-3秒内，避免高温损坏元件或铜箔），焊接后，用万用表通断档检查导线与连接点是否导通，以及是否与邻近线路存在短路，确认无误后，用尖嘴钳将导线整理成弧形（避免直角弯折）,减少应力集中。
绝缘与固定

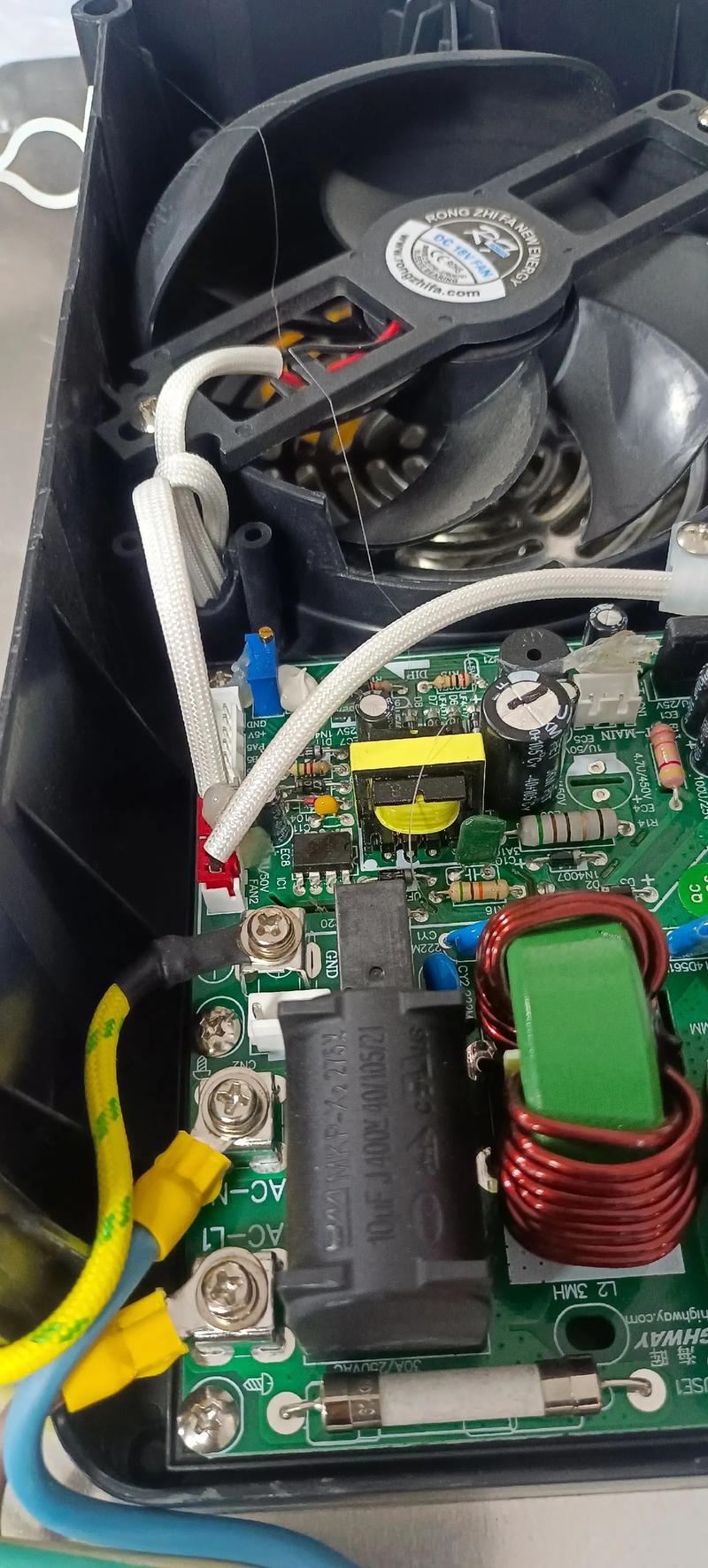

飞线完成后，需对导线进行绝缘处理，若使用漆包线，可在焊接处涂抹少量绝缘漆或覆盖热缩管（用热风枪加热收缩）；若使用单股铜线，需用绝缘胶带包裹（至少3层重叠，确保无裸露铜线），对于需要承受机械应力的飞线（如靠近散热风扇的位置），可用热熔胶或环氧树脂将导线固定在电路板表面,防止振动导致脱落。
飞线维修的注意事项
- 安全第一：维修前务必断开电磁炉电源，并用电容放电笔对高压电容（如滤波电容）放电，避免触电风险。
- 电流匹配：飞线导线的载流量必须大于电路中的实际电流，否则可能导致导线过热熔化，引发二次故障，IGBT集电极回路电流较大，需选用直径0.3mm以上的导线。
- 线路走向：飞线应尽量沿电路板原有线路走向布置，避免跨越高压区域或靠近发热元件（如散热片），减少干扰和高温老化风险。
- 焊接质量：焊点应呈圆锥状，表面光滑、无虚焊、假焊，虚焊会导致接触电阻增大，局部过热而再次断裂。
- 记录与测试：维修后，重新记录飞线位置和参数，并进行通电测试（先接隔离变压器，逐步调高电压），观察电流、电压是否正常,确保无异常发热或异响。
常见飞线故障及解决方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 飞线后仍不加热 | 飞线导线过细导致电阻过大 | 更换符合载流量的导线，重新焊接 |
| 飞线后出现打火 | 绝缘处理不当，导线裸露 | 重新包裹绝缘胶带或热缩管，确保无铜芯外露 |
| 飞线焊点脱落 | 焊接时间过短或焊盘氧化 | 清洁焊盘后重新上锡，延长焊接时间至焊锡完全包裹 |
| 飞线后电磁炉频繁保护 | 飞线线路过长引入干扰 | 缩短导线长度，远离高频电路（如IGBT驱动电路） |
相关问答FAQs
Q1：飞线维修后，电磁炉出现间歇性加热，可能是什么原因？
A：间歇性加热通常是由于飞线连接不良或接触电阻过大导致，需检查飞线焊点是否存在虚焊（可用放大镜观察焊点是否光滑），或导线与焊盘之间因热胀冷缩产生间歇性断开，解决方法是重新焊接焊点，确保焊锡完全填充焊盘与导线之间的缝隙，并适当缩短导线长度，减少机械应力，还需测量飞线导线的电阻，若大于0.1Ω，说明导线过细或过长,需更换更合适的导线。
Q2：飞线维修时，如何判断导线的载流量是否足够？
A：导线的载流量取决于其材质、直径和散热条件，对于电磁炉电路板，常用的单股铜线载流量可按“直径（mm）×电流密度（A/mm²）”估算，一般铜线的电流密度取4-6A/mm²（如直径0.3mm的铜线，载流量约为1.2-1.8A），若飞线用于主电源回路（如220V输入线），需选用直径0.5mm以上的导线；若用于驱动小电流信号（如传感器信号线），直径0.1mm的导线即可，可通过测量飞线两端的电压降判断，若电压降大于0.1V，说明导线电阻过大,需更换更粗的导线。
