叉车电瓶车充电器维修是一项需要结合电子技术、电气知识和实践经验的专业工作，其核心在于通过系统性的故障排查与精准的元件级维修，恢复充电器的正常功能，保障叉车或电瓶车的动力供应，叉车电瓶车充电器作为动力电池的关键配套设备，其性能直接影响电池寿命、工作效率及使用安全，因此维修过程需严格遵循规范,确保维修质量与安全性。

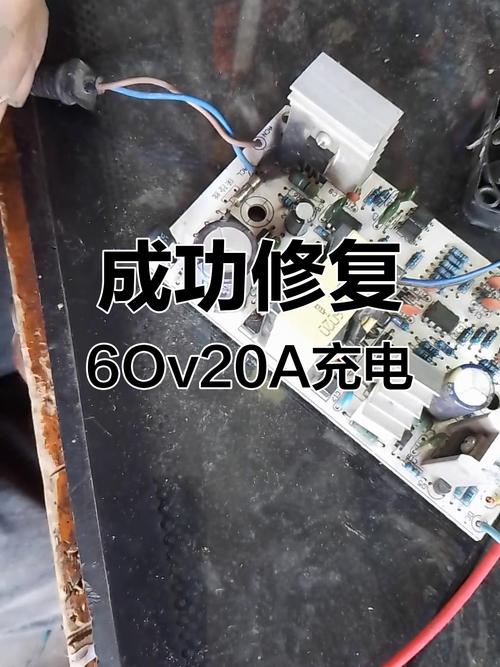

充电器的基本结构与工作原理
要掌握维修技术，首先需了解充电器的核心结构，主流叉车电瓶车充电器通常采用开关电源设计，主要由输入滤波电路、整流滤波电路、PWM控制电路、功率变换电路（高频变压器）、输出整流滤波电路、电压电流采样反馈电路及保护电路等部分组成，其工作原理为：交流输入经整流滤波后转换为直流，通过PWM控制电路驱动功率开关管（如IGBT、MOSFET）将直流电转换为高频交流电，经变压器隔离降压后，再通过输出整流滤波电路转换为直流电，最终为电池提供稳定的充电电压与电流，采样电路实时监测输出电压、电流，反馈至控制电路实现闭环调节，确保充电过程符合电池的充电曲线（如恒流-恒压-浮充模式）。
常见故障现象与排查流程
充电器故障表现多样，需通过“外观检查-初步通电测试-分段测量-元件级排查”的流程逐步定位问题,以下是典型故障现象及对应排查步骤：
完全无输出，指示灯不亮
可能原因：输入电源异常、保险丝熔断、输入滤波电路损坏、PWM控制电路无工作电压。
排查步骤：

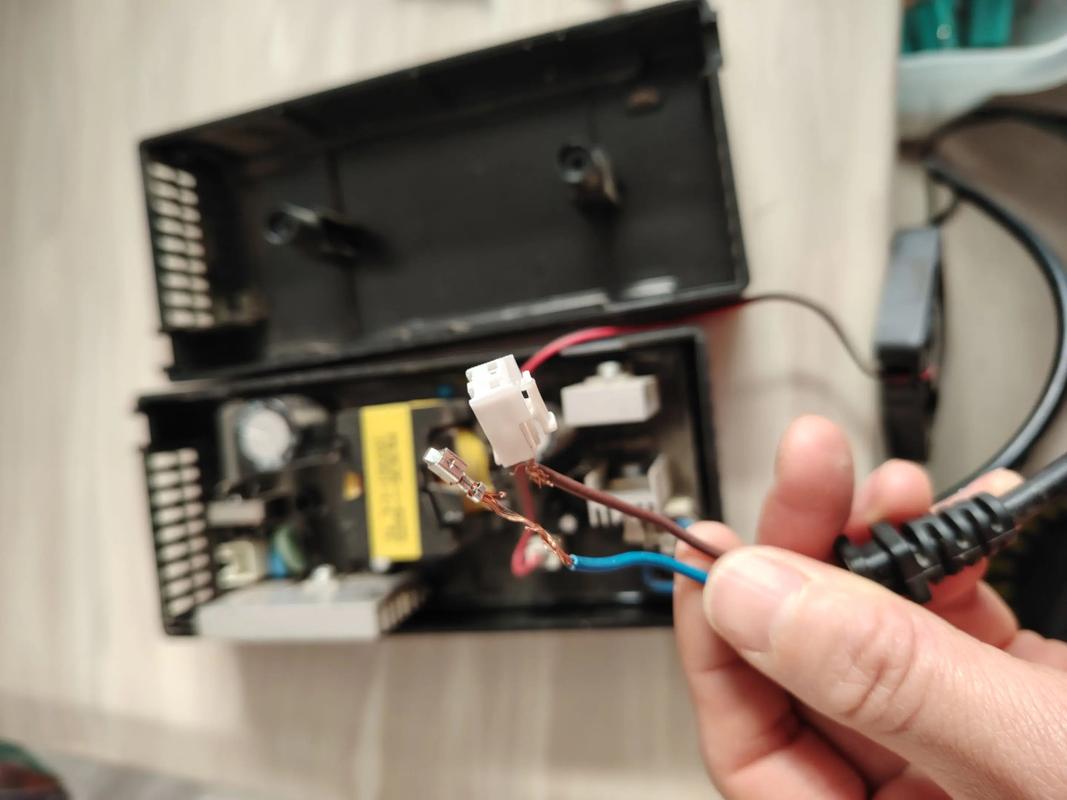

- 外观检查：观察充电器外壳是否有变形、烧焦痕迹，电源线是否破损，插头是否松动。
- 输入电源检测：用万用表交流档测量输入端是否有220V（或110V，根据型号）电压，确认供电正常。
- 保险丝检测：断电后，用万用表电阻档测量保险丝（通常位于输入端）是否导通，若熔断需进一步查找短路原因（如整流桥、滤波电容、功率开关管击穿）。
- 输入电路检测：检测整流桥（全桥或半桥）是否正常，滤波电容（通常为高容量电解电容）是否鼓包、漏液或失效（可用电容表或替换法验证）。
- PWM控制电路检测：测量PWM芯片（如UC3842、TL494等）的供电脚（如UC3842的8脚）是否有启动电压（15-+20V），若电压异常，检查启动电阻、辅助电源电路；若芯片供电正常但无输出脉冲，需检查芯片外围电路及功率开关管驱动电路。
输出电压过高或过低
可能原因：输出采样电路故障、PWM芯片损坏、基准电压异常、功率变换电路效率下降。
排查步骤：
- 输出电压测量：通电后（不接电池），用万用表直流档测量输出端电压，判断偏离正常值的程度（如48V充电器正常输出约55-60V）。
- 采样电路检测：检测电压采样电阻（通常为精密电阻网络）是否变值、开路，反馈光耦（如PC817）是否导通异常，可测量光耦发光二极管侧与接收三极管侧的阻值。
- 基准电压检测：PWM芯片的基准电压脚（如UC3842的2脚、TL494的14脚）通常有+5V基准电压，若异常需更换芯片。
- 功率变换电路检测：检查高频变压器是否短路（测初级、次级绕组阻值）、功率开关管（MOSFET/IGBT）是否击穿（用万用表二极管档测D-S极间电阻）。
充电电流异常（过大或过小）
可能原因：电流采样电路故障、输出整流二极管特性下降、滤波电容容量不足、电池接口接触不良。
排查步骤：
- 电流检测：接入电池（电压正常），用万用表串联在输出回路测量充电电流，对比额定电流值（如20A充电器正常电流15-20A）。
- 电流采样电路：检测电流采样电阻（通常为锰铜丝或低阻值精密电阻）是否阻值变化，采样放大器（如运放LM358）是否工作正常。
- 输出整流滤波电路：检查整流二极管（如肖特基二极管）是否正向压降过大（正常≤0.5V）或反向漏电，滤波电容是否容量下降（可用电容表测量或替换法验证）。
- 接口与线路：检查电池输出端子是否氧化、松动，连接线是否老化导致接触电阻过大。
充电中途停止或过热保护
可能原因：散热不良、风扇故障、功率管过热、保护电路误触发。
排查步骤：
- 散热检查：观察充电器内部是否有积尘堵塞散热片，风扇是否转动（可手动拨动风扇叶片判断是否卡死）。
- 温度检测：通电后触摸功率开关管、整流二管等关键元件，判断是否异常发热（正常温度≤60℃）。
- 保护电路检测：测量过热保护元件（如热敏电阻）是否阻值异常，检查保护电路的触发阈值（如过压保护OVP、过流保护OCP）是否设置合理。
关键元件检测与更换技巧
维修过程中，关键元件的检测与更换直接影响维修成功率，需注意以下要点：
功率开关管（MOSFET/IGBT）
- 检测方法：用万用表二极管档，测D-S极（MOSFET）或C-E极（IGBT）间正反向电阻，正常时应存在单向导电性（D-S极：红表笔接S、黑表笔接D时导通，反之截止）；若阻值为0或短路，则已击穿。
- 更换注意事项：需确认型号参数（耐压、电流、开关频率）一致，安装时注意散热片与管子之间的导热硅脂涂抹均匀，避免因散热不良导致二次损坏。
PWM控制芯片
- 检测方法：测量各引脚对地电压，与正常工作电压对比（参考芯片手册）；若供电脚电压正常但无输出脉冲，可更换芯片尝试。
- 常见型号：UC3842（电流型控制，适用于小功率）、TL494（电压/电流双控制，适用于中功率）、UC3843（改进型UC3842）。
整流桥与滤波电容
- 整流桥检测：用万用表二极管档测交流输入端与直流输出端的正反向压降，正常时交流端两脚间正反向均导通（压降约0.5-1V），直流端与交流端单向导通。
- 滤波电容检测：观察电容是否鼓包、漏液，用电容表测容量（应接近标称值），或用替换法验证（同规格电容替换后观察电压是否稳定）。
反馈光耦
- 检测方法：测光耦发光侧（1-2脚）正向电阻（约10-20Ω，反向电阻无穷大），接收侧（3-4脚）在通电状态下应有阻值变化（红表笔接4脚、黑表笔接3脚时阻值减小）。
维修安全与注意事项
- 断电操作：维修前务必切断输入电源，用电容放电笔对滤波电容放电（防止残留高压电击）。
- 防静电措施：焊接MOSFET、PWM芯片等静电敏感元件时，需佩戴防静电手环，电烙铁接地良好。
- 参数匹配：更换元件时，确保耐压、电流、容量等参数符合原设计要求，禁止随意代用。
- 绝缘处理：维修后检查高压部分（如变压器初级、整流桥）与低压部分的绝缘距离，防止短路或漏电。
- 负载测试：维修完成后，先接入假负载（如电阻丝）测试输出电压是否稳定，再接入电池进行实际充电测试。
维修工具与仪表推荐
| 工具/仪表名称 | 功能说明 |
|---|---|
| 万用表（数字式） | 测量电压、电流、电阻，判断通断、元件好坏 |
| 示波器 | 观察PWM脉冲波形、反馈信号波形，分析控制电路工作状态 |
| 电容表 | 测量电解电容容量、ESR值，判断电容是否失效 |
| 电烙铁（30-60W） | 拆卸和焊接元件，选择温控烙铁更佳 |
| 吸锡器/吸锡线 | 拆卸元件时吸除焊锡，避免焊盘损坏 |
| 高压测试仪（可选） | 测试充电器高压部分绝缘性能，适用于专业维修 |
| 假负载（可调电阻） | 模拟电池负载，测试充电器输出稳定性 |
相关问答FAQs
Q1：充电器输出电压正常，但充电电流很小，是什么原因？
A：可能原因包括：① 电池接口氧化或松动，导致接触电阻过大，可打磨接口或重新插接；② 输出整流二极管正向压降过大（如肖特基二极管老化），需更换同型号二极管；③ 电流采样电阻阻值变大或开路，导致采样信号异常，充电电流被限制；④ PWM芯片输出脉冲占空比过小，需检查芯片外围电路（如锯齿波电容、误差放大器）；⑤ 电池本身电压过高（如电池充满），此时充电器会自动进入小电流浮充状态，属正常现象。
Q2：维修后的充电器通电后立即烧保险丝，如何排查？
A：烧保险丝通常意味着输入电路存在短路，需重点排查以下部位：① 输入整流桥是否击穿（用万用表二极管档测交流端与直流端是否短路）；② 滤波电容是否短路（测电容两端电阻，若接近0Ω则损坏）；③ 功率开关管（MOSFET/IGBT）是否击穿（测D-S极或C-E极间是否短路）；④ 抗干扰电路（如X电容、共模电感）是否短路，排查时需逐段断开电路（如断开功率变换电路初级），分段测量阻值，找到短路点后再更换损坏元件,避免二次烧毁。
