电源板概述与工作原理
STR6709 是一个开关电源板，主要功能是将 220V 交流市电转换成电视机所需的各种直流电压，通常包括：

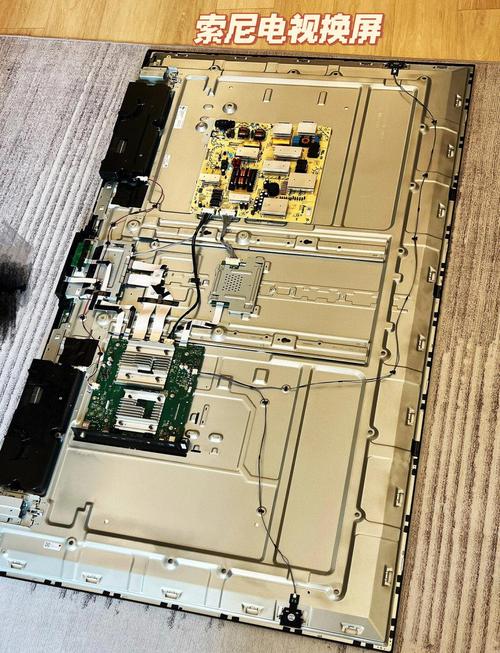

（图片来源网络，侵删）
- +24V (或 +12V): 主要为液晶屏的背光板供电。
- +12V: 为主板上的小信号处理部分、音频功放等供电。
- +5V (或 +5V_STB): 为主板的待机电路和部分芯片供电。
- +3.3V / +1.8V / +2.5V: 由主板上的 DC-DC 转换芯片产生，为 CPU 和核心芯片供电。
核心工作流程：
- 市电输入与滤波： 220V AC 经过保险丝、抗干扰电路（X电容、Y电容）、整流桥（BR1）和 PFC 前级电路，转换成高压直流（约 300V 左右）。
- PFC (功率因数校正) 电路： 将 300V 脉动直流电，通过升压电感和 MOS 管，转换为更稳定的 380V-400V 高压直流电，以提高功率因数，减少电网污染。
- 主开关电源（PWM控制）： 380V 电压送入主电源变压器（T101）的初级，通过 STR-W6553 或 STR-W6554 这类 PWM 控制芯片驱动开关管（Q201）进行高频开关，在变压器的次级绕组上感应出不同电压，再经过整流、滤波后输出 +24V 和 +12V。
- 待机控制电路： 由副电源（通常由一个小型变压器 T102 供电）和光耦（如 PC301）组成，主板通过控制光耦的导通与否，来决定主电源芯片是否启动工作，从而实现“开机”和“待机”状态。
- 保护电路： 包含过压、过流、过热等保护功能，一旦检测到异常，会强制 PWM 芯片停止工作，以防止故障扩大。
常见故障现象与维修思路
故障现象 1：完全无反应，指示灯不亮
- 原因分析：
- 市电输入问题： 电源线插头松动、插座没电、保险丝（F101）熔断。
- 副电源电路故障： 副电源是待机电路的核心，它负责在待机时产生 +5V_STB 电压，点亮电源指示灯，如果副电源不工作，整机无反应。
- PFC 电路故障： PFC 电路不工作，主电源无法获得正常的工作电压。
- 维修步骤：
- 安全第一！ 断开电源，将电源板从电视上拆下。
- 目测检查： 检查保险丝（F101）是否发黑、熔断，如果熔断，说明后级有严重短路。
- 测量市电输入端： 用万用表电阻档测量电源插头两端的电阻，正常情况下，应有一定阻值（几十到几百欧），为限流电阻和整流桥的阻值，如果阻值无穷大，说明保险丝或限流电阻开路。
- 测量整流桥输出： 测量整流桥（BR1）的正负极之间是否短路，如果短路，需更换整流桥。
- 检查 PFC 电路：
- 测量 PFC 电容（C201）两端电压，待机时应为 300V 左右（未启动 PFC 功能），如果为 0V，检查 PFC 控制芯片（如 NCP1653）及其外围电路。
- 检查 PFC 开关管（Q201）是否击穿短路，这是常见故障点，击穿后会导致保险丝熔断，如果击穿，必须检查其驱动电阻、稳压二极管（如 D205）以及 PFC 控制芯片是否连带损坏。
- 检查副电源电路：
- 测量副电源变压器（T102）初级是否有 300V 电压。
- 检查副电源 PWM 芯片（如 TEA1733T）及其外围电路。
- 检查副电源输出端的 +5V_STB 电压是否正常，如果无输出，重点检查副电源整流二极管（如 D801）和滤波电容（如 C801）。
故障现象 2：指示灯亮，但屏幕不亮，无图像无声音
- 原因分析：
- 主电源未启动： 副电源正常（指示灯亮），但主电源没有工作，导致没有 +24V 和 +12V 输出。
- 主板信号问题： 主板未发出开机指令，或主板自身故障。
- 保护电路动作： 主电源或背光板有故障，导致保护电路启动。
- 维修步骤：
- 区分故障源： 这是最关键的一步，用万用表测量电源板的输出端子。
- +24V 和 +12V 都有输出： 说明电源板工作正常，故障在主板或屏线。
- +24V 和 +12V 都没有输出： 故障在电源板的主电源部分。
- +24V 有输出但 +12V 没有： 可能是 +12V 整流滤波电路故障。
- +12V 有输出但 +24V 没有： 可能是 +24V 整流滤波电路故障。
- 检查待机控制电路：
- 测量光耦（PC301）的 1、2 脚（初级）电压，开机时，应有 0.7V 左右的电压差，使光耦导通。
- 测量光耦的 3、4 脚（次级）是否导通，如果光耦不导通，主电源芯片（如 STR-W6553）的 VCC 供电会被切断，导致主电源不启动。
- 检查光耦外围的电阻（如 R321, R322）和三极管（如 Q301）是否正常。
- 检查主电源启动电路：
- 测量主电源 PWM 芯片（STR-W6553）的 VCC 供电脚（通常为 8 脚），待机时电压为 0V，开机时应有一个启动电压（如 15-20V）。
- VCC 电压正常，但芯片不工作，可能是芯片本身损坏。
- 检查主电源芯片的反馈脚（如 1 脚），该脚通过光耦和稳压电路（如 TL431）来调节输出电压，如果反馈异常，会导致电源不启动或输出电压过低。
- 检查保护电路：
- 检查过压保护（OVP）电路，通常是稳压二极管（如 ZD201）是否击穿。
- 检查过流保护（SCP）电路，通常是电流检测电阻（如 R215, R216）是否开路或变值。
- 区分故障源： 这是最关键的一步，用万用表测量电源板的输出端子。
故障现象 3：屏幕亮一下就灭，或开机后反复启动
- 原因分析：
- 保护电路动作： 这是最常见的原因，通常是电源输出电压过高或过低，或者负载（主板、背光板）存在短路，导致保护电路启动。
- 电源带不动负载： 某个电容容量下降，导致电压不稳。
- 维修步骤：
- 测量关键电压： 在“灭”的瞬间，快速测量 +24V 和 +12V 电压，如果电压瞬间升高，可能是稳压环路（光耦、TL431、取样电阻）故障，如果电压瞬间降低或为 0V，可能是负载短路或过流保护。
- 脱开负载测试（“假负载”法）：
- 将电源板与主板和屏线完全断开。
- 在 +24V 输出端并联一个 40W/24V 的汽车灯泡或一个大功率水泥电阻（如 10Ω/50W）作为假负载。
- 给

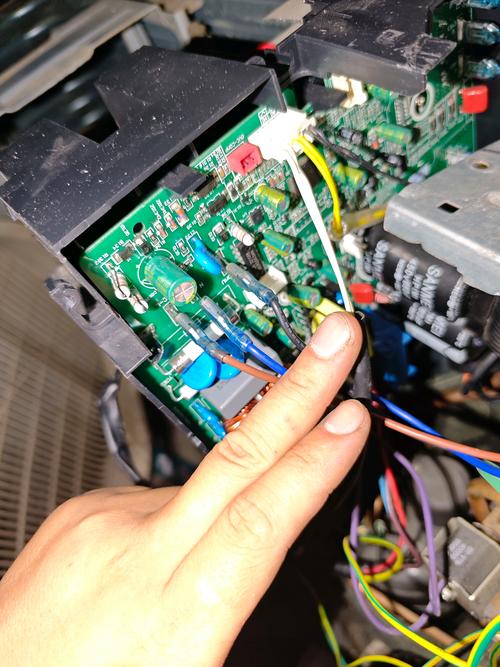

（图片来源网络，侵删）
