花屏的COF（Chip on Film）飞线维修是显示面板维修中的精细操作，涉及对柔性电路板上断裂或脱落导线的重新连接，COF作为连接驱动芯片与玻璃基板的核心部件，其飞线问题常导致显示异常，如竖线、横线或局部色块等花屏现象，维修需结合专业工具、细致操作和规范流程，以下从故障原因、维修准备、操作步骤、注意事项及后续测试等方面详细阐述。
故障原因分析
COF飞线故障多由以下因素导致：一是外力挤压或弯折，导致柔性电路板（FPC）导线断裂；二是高温环境或焊接不良，引起COF端子与FPC焊接点脱落；三是长期使用中FPC材料疲劳，出现自然断裂；四是静电击穿或电流过载，烧毁导线，维修前需通过放大镜或显微镜观察故障点，确认是导线断裂、端子脱落还是虚焊，避免盲目操作。
维修准备工作
- 工具与材料：准备20倍以上显微镜、精密焊台（温度可调至200-350℃）、0.3mm以下镊子、直径0.015-0.025mm的镀金飞线、助焊剂（无腐蚀性）、防静电手环、清洗剂（如无水酒精）等，飞线材质需与原FPC导线导电性匹配，常用铜合金或金线。
- 环境要求：操作台需防静电，保持通风，避免灰尘，建议在无尘车间或清洁操作垫上进行，湿度控制在40%-60%，防止静电吸附或元器件氧化。
- 故障确认：通过测试仪检测COF信号是否正常，排除驱动芯片或玻璃基板故障，确保问题集中在FPC飞线部分。
详细维修步骤
清洁与观察
用无水酒精棉轻拭故障区域,去除氧化层或污渍，在显微镜下定位断裂点或脱落端子，标记位置，若导线断裂，需测量两端间距，确定飞线长度（通常比实际间距长0.2-0.3mm，便于拉伸固定）。
飞线处理

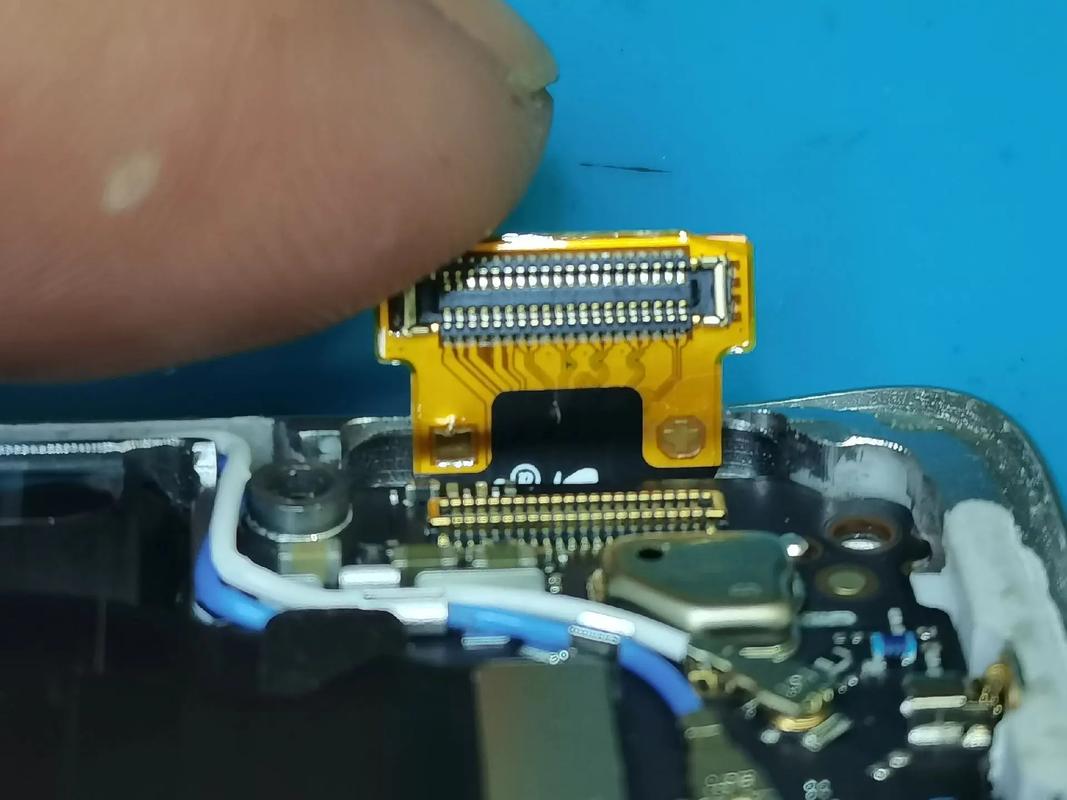

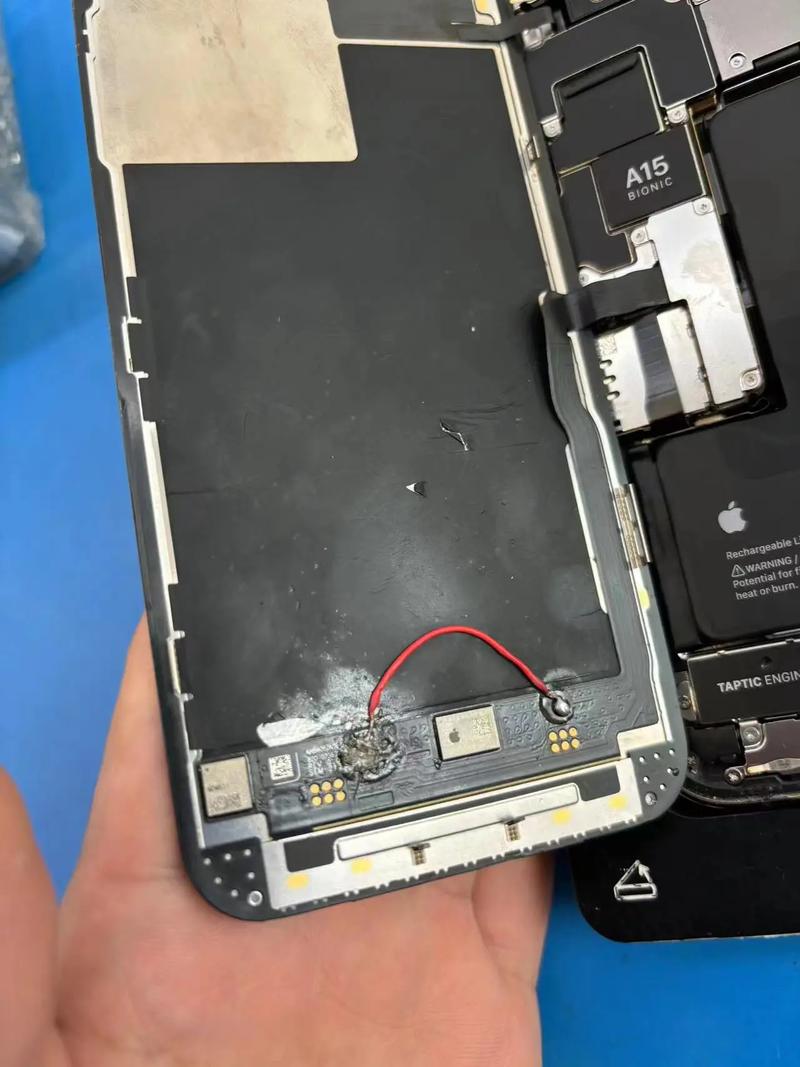

截取合适长度飞线,一端用精密镊子弯折90°微钩，钩住原FPC导线断头或端子焊盘；另一端预留相同弯钩，飞线需拉直无扭曲，确保导电性。
焊接操作
- 预热焊台：设置温度至280-320℃，用尖头焊头加热故障点，同时涂少量助焊剂。
- 固定飞线：将飞线微钩对准焊盘，用镊子轻压，待焊锡熔化后迅速插入，停留1-2秒后移开焊头，避免过焊导致焊盘脱落。
- 重复操作：对飞线另一端同样焊接，确保两端焊接牢固、光泽度一致。
绝缘与固定
焊接完成后,用绝缘胶带或UV固化胶覆盖飞线及焊点，防止短路或再次断裂，胶层需平整，避免压迫飞线。
清洁与测试
用清洗剂去除残留助焊剂,静置5分钟待胶体固化，连接显示驱动板，通电测试显示效果，观察花屏是否消失，信号是否稳定。
关键注意事项
- 温度控制：焊接温度过高易烧毁FPC，过低则易虚焊，需根据FPC材质调整（通常聚酰亚胺基板耐温350℃以内）。
- 力度把控：镊子夹取飞线时避免用力过猛，防止导线变形或焊盘损伤。
- 防静电措施：全程佩戴防静电手环，避免人体静电击穿COF芯片。
- 操作效率：单次焊接时间不超过3秒，减少热损伤风险，建议分步完成两端焊接。
常见问题与解决
若焊接后仍花屏,可能原因包括：飞线过长导致信号衰减（需缩短飞线重新焊接）、焊点虚焊（补焊）、静电损伤COF芯片（需更换COF），维修后需进行老化测试，连续工作2小时以上，确保稳定性。
相关问答FAQs
Q1：COF飞线维修后出现信号干扰，如何解决？
A：信号干扰多因飞线过长或未屏蔽处理，建议将飞线长度控制在最小必要值，并在飞线外侧包裹一层铜箔接地，或使用双绞线结构的飞线减少电磁干扰，同时检查焊点是否光滑，避免毛刺引发信号散射。
Q2：维修过程中焊盘脱落，是否还能修复？
A：小面积焊盘脱落可通过“搭桥法”修复：在相邻焊盘上焊接飞线，一端连接原焊盘位置，另一端连接COF端子，若焊盘大面积损坏，需更换整块COF组件，并重新绑定飞线，此时建议寻求专业维修人员协助，避免进一步损坏。
