LED恒流驱动电源是LED照明设备的核心部件，其稳定运行直接关系到LED灯具的寿命和性能，由于长期工作在高电压、大电流环境下，驱动电源故障率相对较高，掌握系统的维修方法对于技术人员至关重要，本文将详细解析LED恒流驱动电源的维修流程、常见故障及解决方案,并提供实用维修技巧。
（图片来源网络，侵删）
维修前的安全准备与基础检测
LED恒流驱动电源内部含有高压电容和滤波电路，断电后电容仍可能储存电荷，维修前必须彻底放电，操作时需佩戴绝缘手套，使用万用表测量关键节点电压，确认无电后再进行操作，基础检测包括：
- 外观检查：观察电源外壳是否有烧焦、鼓包、裂痕，引脚是否有虚焊、脱焊，电容顶部是否有漏液或“爆浆”现象。
- 输入电压检测：用万用表交流档测量输入端电压，确认市电是否正常（220V±10%），若输入电压异常，需排除外部供电问题后再检修电源本身。
- 输出电压检测：断开负载，测量输出端电压，若输出电压显著低于标称值（如标称36V/1.2A，实测电压为0V或10V以下）,则电源内部存在故障。
核心电路模块故障排查
LED恒流驱动电源通常由输入滤波、整流、PFC（功率因数校正）、PWM控制、恒流输出等模块组成,故障需按模块逐步排查。
输入滤波与整流电路
该模块常见故障为整流桥（全桥）或滤波电容损坏。
- 整流桥检测：用万用表二极管档测量整流桥四个引脚，正向导通电压为0.5-0.7V，反向截止，若某臂短路或开路，需更换同型号整流桥（如GBU系列）。
- 滤波电容检测：若电容鼓包、漏液，直接更换；若用万用表电容档测量容量远低于标称值（如标值470μF/400V，实测＜100μF），也需更换。
PFC电路（主动式）
PFC电路用于提升功率因数，常见故障为PFC控制芯片（如L6562、NCP1653）、开关管（MOSFET）及升压电感损坏。

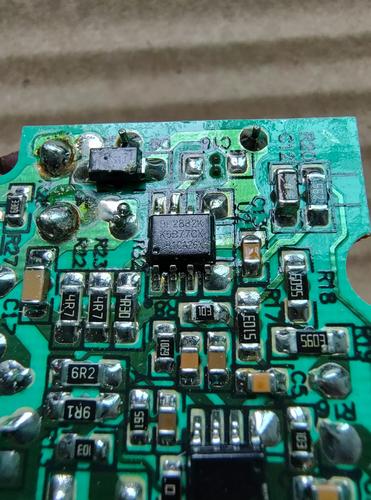

（图片来源网络，侵删）
- PFC芯片供电检测：测量芯片VCC脚电压（通常为12-18V），若无电压，检查供电电阻是否开路。
- 开关管检测：用万用表二极管档测量MOSFET三个引脚，若D-S极短路，需更换开关管（如STP10NK60Z）。
- 升压电感检测：观察电感是否发黑，用万用表电阻档测量两端阻值（正常为毫欧级），若开路或阻值过大，说明线圈断路。
PWM控制与恒流输出电路
这是电源的核心部分，常见故障为PWM芯片（如UC3842、LD7550）、恒流采样电阻、输出电容及LED负载异常。
- PWM芯片检测：测量芯片VCC脚电压（启动电压＞16V，工作电压＞10V），若电压异常，检查启动电阻（如100kΩ）和供电电容，若芯片输出脚（OUT）无PWM波，需更换芯片。
- 恒流采样电阻检测：采样电阻（通常为0.1-1Ω/1W）阻值增大或开路会导致输出电流异常，用万用表测量阻值，若偏差超过5%，需更换。
- 输出电容检测：输出滤波电容（如电解电容）失效会导致输出纹波过大，用示波器观察输出波形，若无纹波或纹波超过标称值（如±5%），需更换电容。
过压、过流保护电路
保护电路误动作或失效会导致电源无输出或频繁保护。
- 过压保护（OVP）：检查稳压管（如18V稳压管）是否击穿，或取样电阻是否变值。
- 过流保护（OCP）：检查电流检测电阻是否开路，或比较器（如LM393）是否损坏。
常见故障现象与解决方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 完全无输出，指示灯不亮 | 输入电压异常、保险丝熔断、整流桥短路 | 检查市电，更换保险丝（需先排查短路点），更换整流桥 |
| 输出电压偏低（如标称36V，实测20V） | 滤波电容失效、PFC电路异常、负载过重 | 更换滤波电容，检修PFC模块，断开负载测量输出电压 |
| 输出电流不稳定（闪烁） | 恒流采样电阻变值、PWM芯片虚焊、输出电容老化 | 更换采样电阻，重焊芯片，更换输出电容 |
| 电源异响或发热严重 | 开关管短路、散热硅脂干涸、高频变压器匝间短路 | 更换开关管，涂抹散热硅脂，更换变压器 |
| 输出纹波过大 | 输出电容失效、PWM频率异常、接地不良 | 更换电容，检查PWM芯片频率，优化接地设计 |
维修技巧与注意事项
- 先易后难：优先检查保险丝、电容等易损件，避免直接更换芯片导致误判。
- 逐步加电：维修时使用调压器缓慢升高输入电压，观察电流变化，避免二次损坏。
- 负载测试：维修完成后需接入假负载（如功率电阻）测试，确认输出稳定后再接真实负载。
- 散热设计：更换大功率元件（如MOSFET、整流桥）时，需确保散热片安装牢固，涂抹导热硅脂。
相关问答FAQs
Q1：LED驱动电源输出电压正常，但电流不足，如何排查？
A：首先断开负载，测量空载电压是否正常（空载电压应略高于标称电压），若空载电压正常，可能是负载LED灯珠存在短路或老化，导致电流被拉低；若空载电压偏低，需检查恒流采样电阻是否阻值增大、PWM芯片输出异常或输出电容失效。
Q2：维修时发现保险丝熔断，直接更换后再次熔断，是什么原因？
A：保险丝熔断通常意味着电路存在短路，需重点检查整流桥是否击穿、开关管（MOSFET）D-S极是否短路、PFC电路升压二极管是否击穿，用万用表逐一排查上述元件，确认无短路后再更换保险丝,避免盲目加电导致故障扩大。
