tda4605电源维修是一项需要结合理论知识和实践经验的技术工作,该芯片是早期电视机、显示器等设备中常用的电源控制集成电路，其性能稳定与否直接影响整个电源系统的正常运作，维修时需遵循系统化的排查思路，从基础检测入手，逐步定位故障点，避免盲目操作导致故障扩大。
维修前需了解tda4605的基本功能与引脚定义,该芯片内部包含振荡器、误差放大器、脉宽调制（PWM）控制器等关键单元，主要用于开关电源的稳压控制，其核心引脚包括：①脚为误差放大器输入端，用于反馈电压采样；②脚为反馈补偿端，外接RC滤波网络；③脚为电流检测输入端，监测开关管电流；④脚为接地端；⑤脚为激励脉冲输出端，驱动开关管；⑥脚为供电端，工作电压通常在10-15V；⑦脚为软启动端，外接电容实现开机延时；⑧脚为同步/振荡频率控制端，熟悉引脚功能后，可通过测量各脚电压与对地电阻值，初步判断芯片是否损坏。

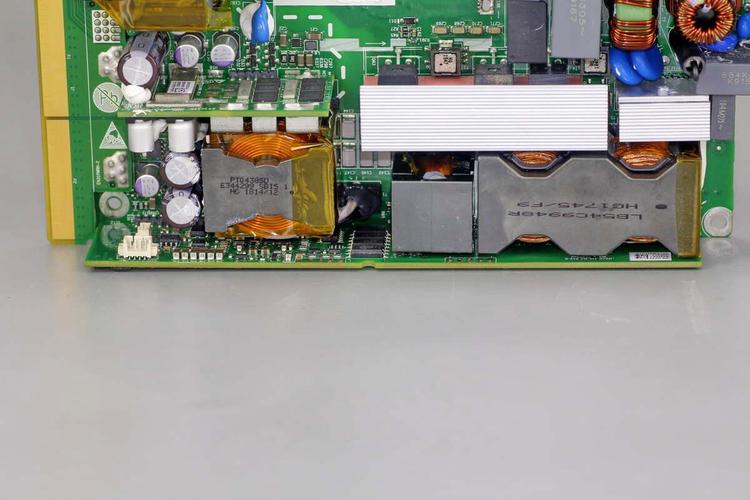

维修过程中,需重点检测几个关键电路模块，一是供电电路，tda4605的⑥脚供电电压异常会导致芯片无法工作，需检查启动电阻是否变值、滤波电容是否漏电，若开机瞬间有电压随后消失，可能是负载过重或保护电路启动，二是反馈电路，①脚电压正常值约为2.5V，若偏差过大，需检查光耦、稳压二极管（如431）及外围电阻组成的稳压网络是否正常，三是振荡与驱动电路，⑤脚输出脉冲波形应为方波，若波形异常或无输出，需检查③脚电流检测电路是否误触发，以及开关管（如场效应管）是否击穿，四是软启动电路，⑦脚外接电容失效可能导致开机瞬间电压冲击过大，引发保护。
常见故障现象及排查方法如下表所示：
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 无电压输出 | 供电异常、开关管开路、芯片损坏 | 检测⑥脚电压，测量启动电阻、开关管极间电阻，判断是否击穿或开路 |
| 输出电压偏低 | 反馈回路故障、负载过重、滤波不良 | 测量①脚电压，检查光耦、431及外围元件，断开负载测空载电压 |
| 输出电压不稳 | 振荡电容漏电、供电纹波过大 | 检查⑥脚滤波电容、⑧脚振荡定时电容，用示波器观察供电及输出波形 |
| 开机瞬间保护 | 软启动电容失效、电流检测电路误触发 | 检测⑦脚电容是否漏电，测量③脚电压是否过高，排查电流检测电阻是否变值 |

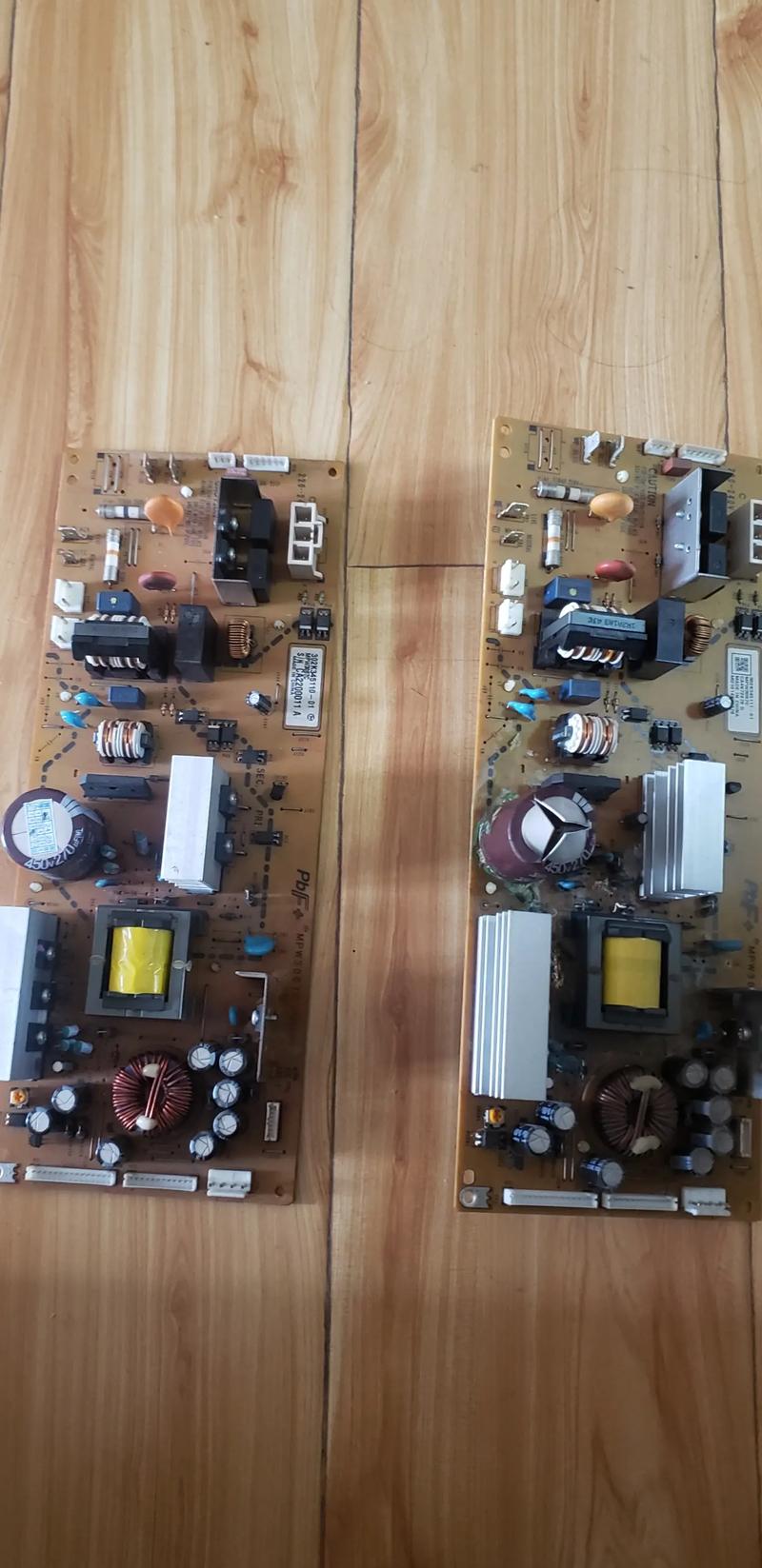

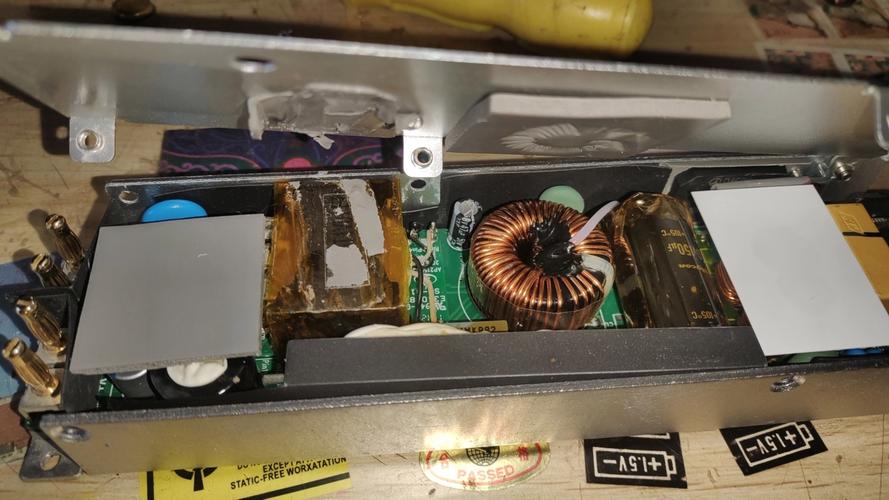

在实际维修中,需注意安全事项，开关电源部分存在高压，维修前必须对大容量电容放电，避免触电，更换元件时，应优先选用同参数型号，尤其是开关管、快恢复二极管等功率元件，参数不匹配可能导致二次损坏，对于疑难故障，可采用“分段隔离法”，如断开负载测空载电压，或短接光耦输出端判断反馈回路是否正常。
相关问答FAQs：
-
问：tda4605电源芯片损坏后，是否可以用其他型号直接代换？
答：tda4605有多个衍生型号（如tda4605-3、tda4605-2），代换时需确认引脚定义和内部功能是否一致，若引脚排列不同，需修改外围电路；若工作电压或驱动能力差异较大，不建议直接代换，应选择原型号或兼容型号。 -
问：维修时发现开关管击穿，但更换后再次烧毁，是什么原因？
答：开关管反复烧毁通常由驱动电路异常或过压导致，需检查tda4605⑤脚输出脉冲是否正常，若脉冲占空比过大或振荡频率异常，可能是⑥脚供电不稳或⑧脚定时电容失效；同时需检查尖峰吸收电路（如RC缓冲网络）是否失效，避免开关管因电压尖峰击穿。
