维修前的重要提醒
- 安全第一！ 务必在断电的情况下进行操作，对于大屏幕设备，内部可能存在高压，即使断电后，大电容也可能存有危险电荷，建议在维修前，给设备通电一段时间后再断电，并等待几分钟，用万用表测量关键电源点（如 VS 引脚）的电压是否已降至安全范围。
- 工具准备：需要准备万用表（带二极管档和电压档）、示波器（强烈推荐，事半功倍）、电烙铁、吸锡器、焊锡、松香、放大镜、酒精和棉签等。
第一步：初步检查与判断
在拆开机壳前，先做一些简单的判断,可以节省大量时间。

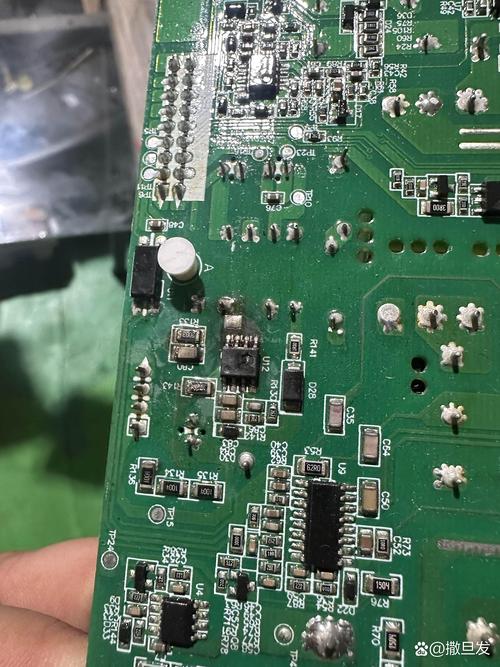

（图片来源网络，侵删）
-
检查信号源：
- 问题：是不是输入源的问题？比如电视的音量是否被静音、输入源切换错误、连接线（HDMI、AV线）是否松动或损坏？
- 操作：换一个确认好的音源设备（如手机、另一台电视）连接到您的设备上，或者把您的设备接到另一个好的显示器上试试,排除信号源问题。
-
检查设备设置：
- 问题：系统设置问题？比如系统音量是否为零、音频输出模式是否错误（例如设置为“耳机输出”但未插耳机）、是否开启了“音频静音”或“音频直通”等特殊功能。
- 操作：进入设备的设置菜单,检查所有与音频相关的选项。
-
检查扬声器：
- 问题：扬声器本身是否损坏？
- 操作：
- 万用表法：断电后，用万用表的电阻档（蜂鸣档）测量扬声器的两个端子，正常情况下，应该能测到一个几欧姆到十几欧姆的电阻值，并且会发出“咔”的一声，如果电阻为无穷大（断路）或非常小（短路）,则扬声器已损坏。
- 电压法：通电后，播放一段有声音的节目，用万用表的交流电压档（AC档，量程适当放大）去测量扬声器连接端的电压，如果电压有明显波动（如几伏），说明功放有输出，问题在扬声器，如果电压为0或接近0,则问题在功放部分。
第二步：上电检查关键点（断电操作！）
如果初步检查确认问题在功放板或主板上，可以开始拆机检查，找到 TFA9810T 所在的电路板。

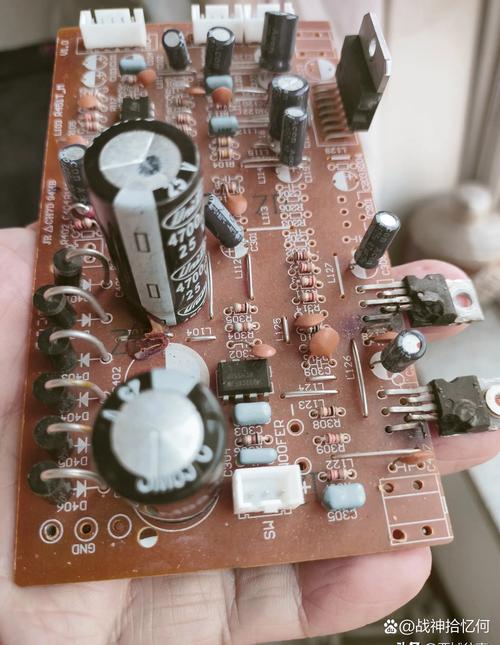

（图片来源网络，侵删）
-
检查 VS (电源引脚)：
- 位置：TFA9810T 的 VS 引脚是它的主电源引脚（通常是 Pin 1 或 Pin 28，具体请查阅对应的数据手册）。
- 测量：通电后，用万用表的直流电压档测量 VS 引脚对地的电压。这是最关键的一步！
- 正常值：通常为 12V、18V、24V 或 32V，具体取决于您的设备设计。VS 电压为 0V 或远低于正常值，问题不在 TFA9810T，而在前级的电源供应电路。你需要检查供电的保险丝、电感、整流桥、滤波电容以及相关的 DC-DC 升压/降压电路。
-
检查 VQ (逻辑电源引脚)：
- 位置：VQ 引脚是芯片内部逻辑和控制部分的电源引脚（通常是 Pin 14）。
- 测量：测量 VQ 对地的电压，正常值通常是 5V 或 3.3V。
- 作用：VQ 没有电压，芯片将无法被“唤醒”，所有功能都处于关闭状态,自然没有声音。
-
检查静音控制引脚 (Mute - 通常为 Pin 8)：
- 位置：Mute 引脚用于控制芯片的静音状态。
- 测量：测量 Mute 引脚的电压。低电平 (0V) 表示不静音，高电平 (如 3.3V, 5V) 表示静音。（具体电平请查数据手册，但大部分是低电平有效）。
- 作用：Mute 引脚一直处于高电平（静音状态），芯片就不会输出声音，你需要检查这个引脚的电压是否由 CPU 或其他控制电路错误地拉高了，如果电压不正常,往前查控制电路。
-
检查故障指示引脚 (Fault - 通常为 Pin 9)：

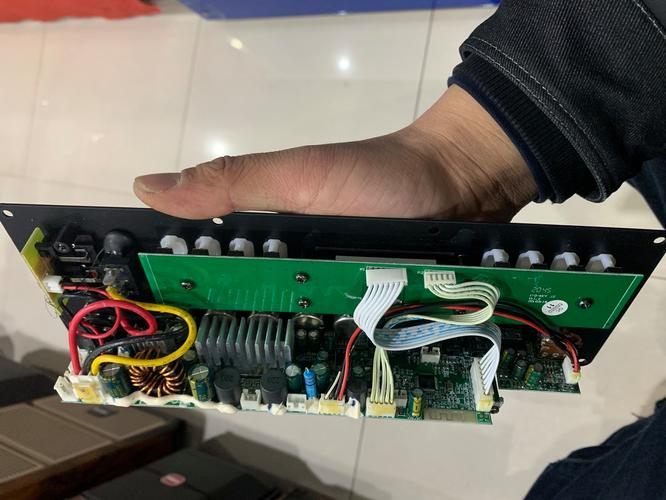

（图片来源网络，侵删）- 位置：Fault 引脚在芯片检测到内部故障（如过热、过流、短路）时会输出一个状态信号。
- 测量：测量 Fault 引脚的电压。正常工作时为高电平，故障时为低电平。（同样，请查数据手册确认）。
- 作用：如果这个引脚一直处于低电平，说明芯片内部或其外部电路检测到了故障，从而自动关闭了输出，这通常是保护机制启动的信号，强烈提示你不要盲目更换新芯片，否则新芯片可能立刻被烧毁！ 此时必须找到故障根源。
第三步：检查外围电路
如果以上关键点的电压都正常，但依然没有声音，那么问题可能出在 TFA9810T 的外围电路上。
-
检查输入耦合电容：
- 位置：在音频输入端（通常为 L_IN 和 R_IN 引脚）和地之间，通常会有一个电解电容（如 10uF）。
- 检查：断电后，用万用表的二极管档或电阻档测量电容是否击穿短路或开路，如果短路，会将输入信号拉到地,导致没有声音。
-
检查输出耦合电容：
- 位置：在 TFA9810T 的输出端（通常为 L_OUT 和 R_OUT 引脚）和扬声器之间，通常会有一个较大的电解电容（如 470uF / 25V 或 1000uF / 16V）。
- 检查：这是最容易出问题的元件之一。电解电容会因老化、发热而失效，失效的表现可能是：
- 鼓包、漏液：肉眼可见,直接更换。
- 容量减小或失效：用万用表的电容档测量容量是否与标称值相差过大。
- 等效串联电阻增大：这会导致输出功率下降、声音发闷，严重时无声音，如果手头没有电容表，可以尝试并联一个同规格的新电容进行测试，如果声音恢复,则证明原电容已坏。
-
检查自举电容 (Bootstrap Capacitors)：
- 位置：在 VS 引脚和对应的 HO (高端输出) 引脚之间，通常有两个小容量的电容（如 0.1uF, 0.22uF）,它们对提升输出功率至关重要。
- 检查：用万用表的电容档或二极管档检查它们是否短路或开路，短路会直接拉高 HO 电位,可能导致芯片损坏。
-
检查反馈电阻网络：
- 位置：在输出端和反相输入端之间，通常会有一个反馈电阻网络,用于决定放大器的增益。
- 检查：检查这些电阻（如 Rfb1, Rfb2）的阻值是否变值或开路，增益异常会导致声音失真、音量极小或无声。
第四步：判断芯片本身是否损坏
如果以上所有外围电路和关键点电压都检查无误,那么才考虑芯片本身损坏的可能性。
-
静态电阻测量：
- 断电，并给芯片的电源引脚（VS, VQ）的滤波电容放电。
- 用万用表的二极管档，测量芯片各引脚对地（GND）的正反向电阻值，与一个正常的同型号芯片或电路板上其他相同功能的芯片进行对比，如果某个引脚的对地电阻与正常值差异巨大（如正反向都为0或无穷大），则芯片可能已损坏。注意：此方法仅供参考，不绝对可靠。
-
动态波形测量（最可靠的方法）：
- 需要工具：示波器。
- 操作：
- 在 TFA9810T 的音频输入端（L_IN/R_IN）注入一个标准的 1kHz 正弦波测试信号。
- 用示波器观察芯片的输出端（L_OUT/R_OUT）。
- 正常情况：应该能看到一个
