等离子屏电源是等离子显示器的核心部件，负责将输入的交流电转换为等离子屏工作所需的多种直流电压，包括维持电压、寻址电压、逻辑电压等，其稳定性和可靠性直接影响显示效果和使用寿命，其工作原理基于开关电源技术，通过高频开关、变压器隔离和整流滤波等环节实现电压转换和稳定输出。

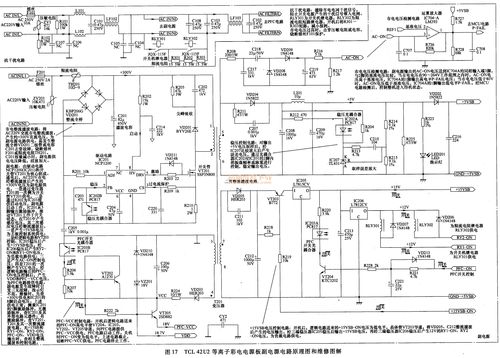

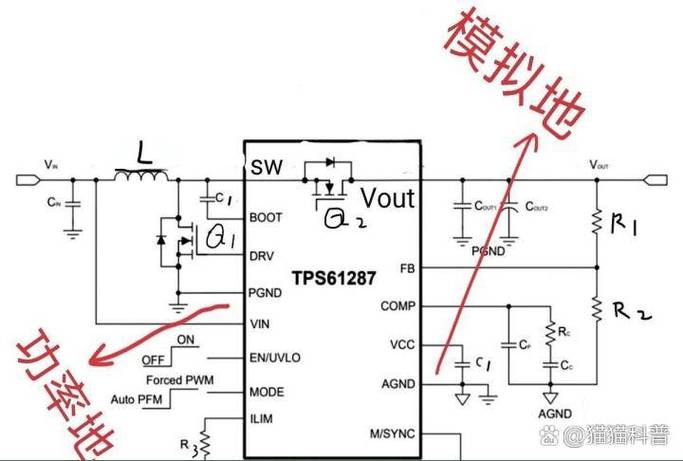

等离子屏电源通常由EMI滤波电路、整流滤波电路、PFC（功率因数校正）电路、PWM控制电路、开关变压器、次级整流滤波电路和保护电路等部分组成，输入的220V交流电首先经过EMI滤波电路，滤除电网中的高频干扰，同时防止电源自身产生的干扰反馈到电网，随后，整流滤波电路将交流电转换为高压直流电，传统电源未采用PFC技术时，整流后的直流电压存在较大的纹波，且功率因数较低；而采用主动式PFC电路后，通过升斩变换将整流后的电压稳定在400V左右，提高功率因数至0.95以上，减少电网谐波污染,并提升电源效率。

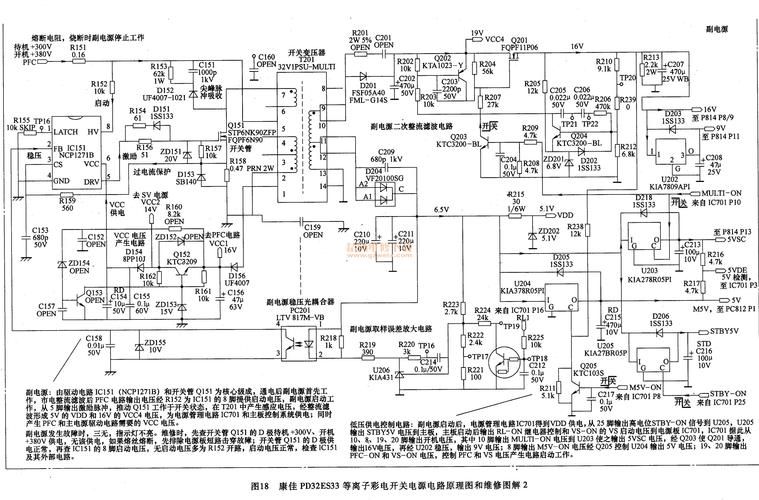

PWM控制电路是电源的“大脑”，通过驱动芯片（如UC3842、TL494等）产生高频脉冲信号，控制开关管的导通与关断，从而调节开关变压器的能量传输，开关变压器初级绕组在高频脉冲作用下产生感应电动势，次级绕组根据匝数比输出不同幅度的交流电压，再经次级整流滤波电路（肖特基二极管整流、电容滤波）转换为稳定的直流电压，维持电压通常需要180-200V，寻址电压约70-80V，逻辑电压5V或3.3V，这些电压需满足等离子屏驱动芯片的精度要求，纹波系数控制在5%以内。
保护电路是电源安全运行的关键，包括过压保护（OVP）、过流保护（OCP）、过热保护（OTP）和短路保护（SCP）等，当输出电压超过设定阈值时，OVP电路动作，驱动PWM控制器停止输出；当负载电流过大或短路时，OCP电路检测到电流异常，关闭开关管；OTP电路通过热敏电阻监测电源温度，异常时启动保护,这些保护机制可有效避免因电压异常或负载故障导致的电源损坏。
等离子屏电源的维修需遵循“先安全后测量、先电源后负载”的原则，检查保险管是否熔断，若熔断需排查开关管、整流桥等元件是否存在短路；测量PFC输出电压是否正常（400V左右），若异常则检查PFC控制电路及驱动元件；检测次级各组输出电压，若某路无输出，需检查对应的整流二极管、滤波电容及负载是否存在短路，常见故障点包括开关管击穿、驱动芯片损坏、滤波电容鼓包或失效、变压器绕组短路等，维修时需注意开关电源的高压风险，建议使用隔离变压器供电，并在更换元件后检查电压稳定性及纹波参数,确保修复后电源性能符合要求。
相关问答FAQs
Q1：等离子屏电源无输出，保险管熔断，可能的原因是什么？
A：保险管熔断通常表明电源存在严重短路故障，常见原因包括：①输入整流桥击穿短路；②主开关管（如MOSFET）漏极-源极短路；③PFC电路中的功率管或整流二极管短路；④EMI滤波电路中的压敏电阻或电容短路，需逐一检测上述元件，更换损坏件后，需进一步检查PWM控制电路是否正常，避免再次损坏。
Q2：等离子屏电源输出电压偏低，但负载正常，如何排查？
A：输出电压偏低且负载正常，多与电源自身电路相关，排查步骤：①测量PFC输出电压是否低于400V，若异常则检查PFC控制电路及升压电感；②检测PWM驱动芯片的反馈电压（如电压采样电阻、光耦），若反馈电压过高会导致输出电压降低；③检查开关变压器次级整流二极管是否有正向压降增大或漏电现象；④滤波电容容量下降会导致纹波增大，使输出电压不稳定,需用电容表测量容量或直接更换。
