高压变频器功率单元维修是保障工业设备稳定运行的关键环节,其技术复杂性和操作风险性要求维修人员具备扎实的专业知识和严谨的工作态度，功率单元作为变频器的核心组成部分，承担着交流-直流-交流的转换功能，长期运行中可能因元器件老化、环境因素或操作不当出现故障，需通过系统化的诊断与维修恢复其性能。

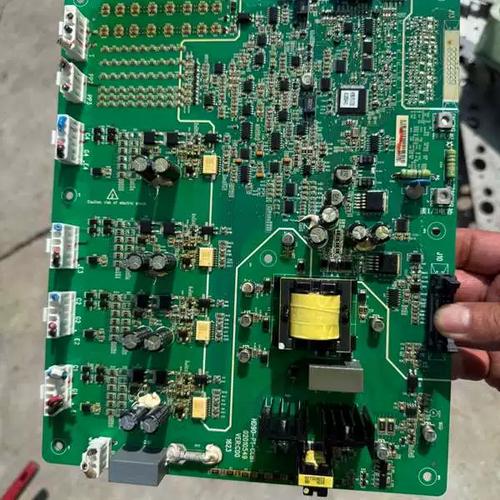

（图片来源网络，侵删）
功率单元的结构与常见故障类型
高压变频器的功率单元通常由整流模块、IGBT模块、直流母线、驱动电路、保护电路及散热系统等部分组成，IGBT模块作为核心功率器件，承担着逆变功能；驱动电路负责控制IGBT的导通与关断；散热系统通过风机或液冷方式控制单元温度，常见故障类型及表现如下：
| 故障类型 | 具体表现 |
|---|---|
| 功率器件损坏 | IGBT模块短路、开路，导致输出电压异常、单元报“过流”或“欠压”故障；整流二极管击穿引发直流母线过压。 |
| 驱动电路故障 | 驱动芯片损坏、光耦失效，导致IGBT触发信号异常，出现“驱动过压/欠压”报警，甚至炸机。 |
| 直流母线问题 | 电容鼓包、漏液或容量下降，引起直流电压波动，输出电压不平衡；母线绝缘老化导致对地短路。 |
| 散热系统故障 | 风机停转、散热器积尘，导致单元温度过高，触发“过热”保护，长期高温可能加速元器件老化。 |
| 控制板故障 | PWM信号异常、通讯中断，造成单元输出缺相或与主控板通讯失败，报“通讯故障”或“脉冲丢失”。 |
功率单元维修的流程与方法
故障诊断与定位
维修前需通过变频器的人机界面（HMI）或故障代码初步判断故障范围，结合万用表、示波器等工具进行精准定位。
- 外观检查：观察单元是否有烧焦痕迹、电容鼓包、元件脱落，检查接线端子是否松动。
- 静态测量：断电后，用万用表检测IGBT的C-E极、G-E极电阻，判断是否短路或开路；测量直流母线电容容量及漏电流，确认电容状态。
- 动态测试：在确保主回路无短路的前提下，通电测量驱动电路的输出PWM波形，判断信号是否正常；监测直流母线电压波动情况。
核心元器件更换与修复
- IGBT模块更换：需选用原型号或兼容性替代品，更换前务必断电并放电，防止残留电压损坏器件，焊接时需使用恒温烙铁或超声波焊台，避免过热导致IGBT内部损坏；更换后需检查驱动电路是否正常，防止新器件再次损坏。
- 驱动电路维修：重点检测驱动芯片（如HCPL3120、TLP250）及光耦的供电电压，更换损坏元件后需用示波器验证输出波形的幅值、频率是否符合要求。
- 直流母线维护：更换电容时需注意耐压值与容量匹配，安装时需确保极性正确；母线排需清理氧化层，紧固螺丝以减少接触电阻。
- 散热系统处理：清理散热器灰尘，更换损坏风机；对液冷单元需检查管路是否堵塞，冷却液是否需更换。
故障后的调试与测试
维修完成后需进行空载、轻载及满载测试，确保单元性能恢复：
- 空载测试：断开电机输出，通电检查直流电压、驱动波形是否正常，无报警后进行下一步。
- 轻载测试：接入小功率电机，观察输出电流、电压平衡度，确认单元带载能力。
- 满载测试：在额定负载下运行，监测温度、电流、电压等参数，持续运行1-2小时无异常方可投入使用。
维修注意事项与预防措施
- 安全第一：维修前必须断电并验电，确认电容已放电；高压部分操作需佩戴绝缘手套，使用绝缘工具。
- 静电防护：IGBT等静电敏感器件需在防静电工作台上操作，避免人体静电损坏元件。
- 记录与归档：详细记录故障现象、维修过程、更换元器件型号，便于后续故障排查与经验总结。
- 定期维护：定期清理功率单元灰尘，检查风机运行状态，检测电容容量，预防性更换易损件（如风扇、电容）。
- 环境控制：保持变频器运行环境干燥、通风，避免温度过高、湿度过大导致元器件性能下降。
相关问答FAQs
Q1：功率单元报“过流”故障，如何判断是IGBT损坏还是驱动电路问题？
A1：首先断电测量IGBT的C-E极电阻，若短路则IGBT损坏；若正常，则通电测量驱动电路的输出PWM波形，若无波形或波形异常（如幅值不足、频率错误），则为驱动电路故障，需检查驱动芯片、光耦及供电电源。
Q2：维修后功率单元输出电压不平衡，可能的原因及解决方法？
A2：可能原因包括：① 直流母线电容容量不一致，导致各单元直流电压差异；② 驱动电路参数漂移，PWM信号不对称；③ IGBT开关特性差异，解决方法：用容表检测电容容量，更换异常电容；校准驱动电路参数，确保PWM波形一致；更换性能差异过大的IGBT模块。
