对于初学者而言,电路板维修是一项既需要理论知识又依赖实践技能的技术活，通过系统的视频教程学习，可以快速掌握基础维修方法和思路，本文将围绕电路板维修入门视频教程的核心内容、学习路径及实用技巧展开详细说明，帮助新手建立清晰的学习框架。
电路板维修入门视频教程的核心学习内容
电路板维修入门视频教程通常从基础概念出发,逐步深入到实际操作，核心内容可概括为以下几个模块：
基础理论与工具认知
视频教程首先会讲解电路板的基本结构,包括基板、铜箔线路、电子元器件（电阻、电容、电感、二极管、三极管、集成电路等）的作用及符号识别，会详细介绍维修所需的工具：

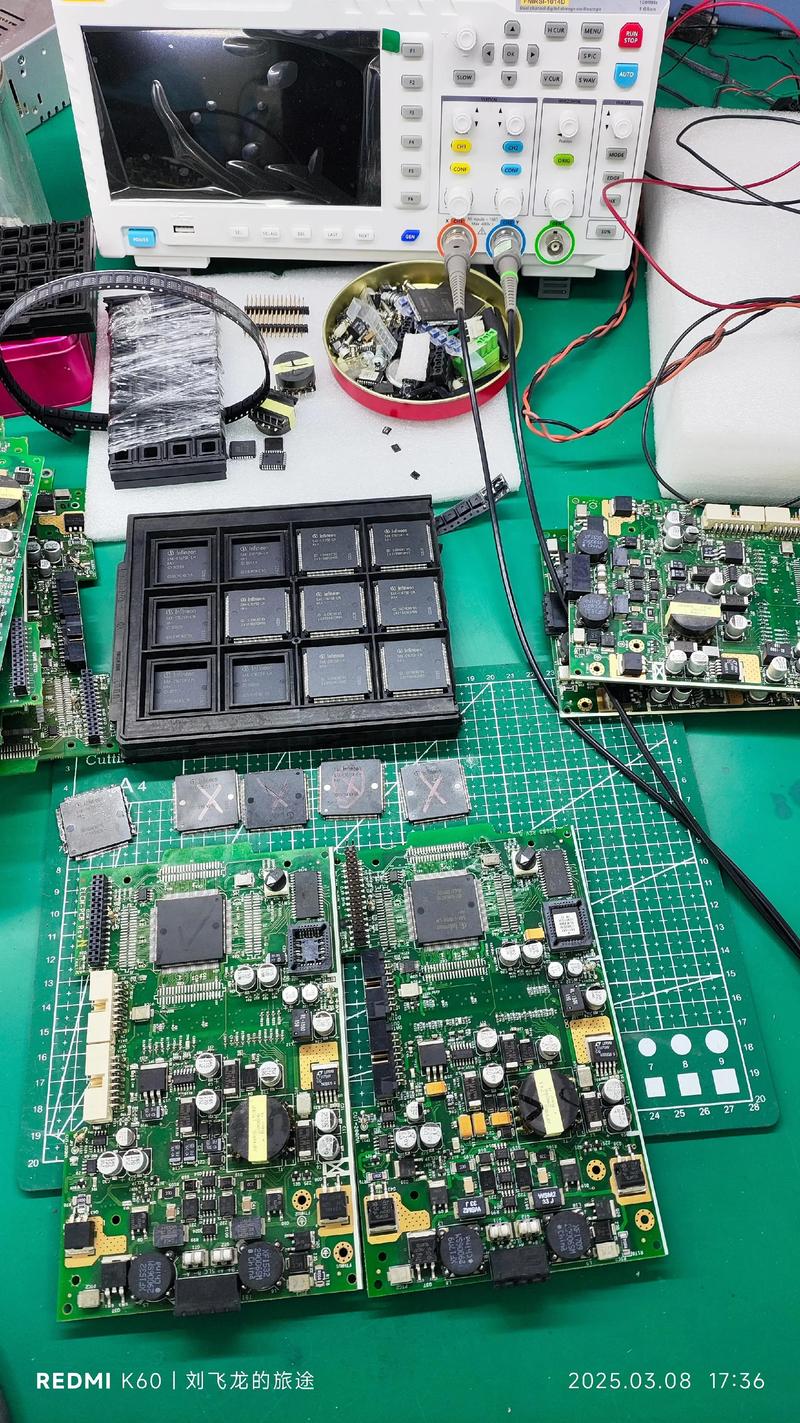

- 测量工具：数字万用表（电压、电流、电阻、二极管、通断测量功能）、示波器（信号波形观察）、逻辑分析仪（数字电路信号分析）。
- 焊接工具：电烙铁（恒温烙铁、防静电烙铁）、焊台、吸锡器、焊锡丝、助焊剂、吸锡线。
- 辅助工具：放大镜（或显微镜）、热风枪（拆贴片元件）、镊子、起拔器、防静电手环。

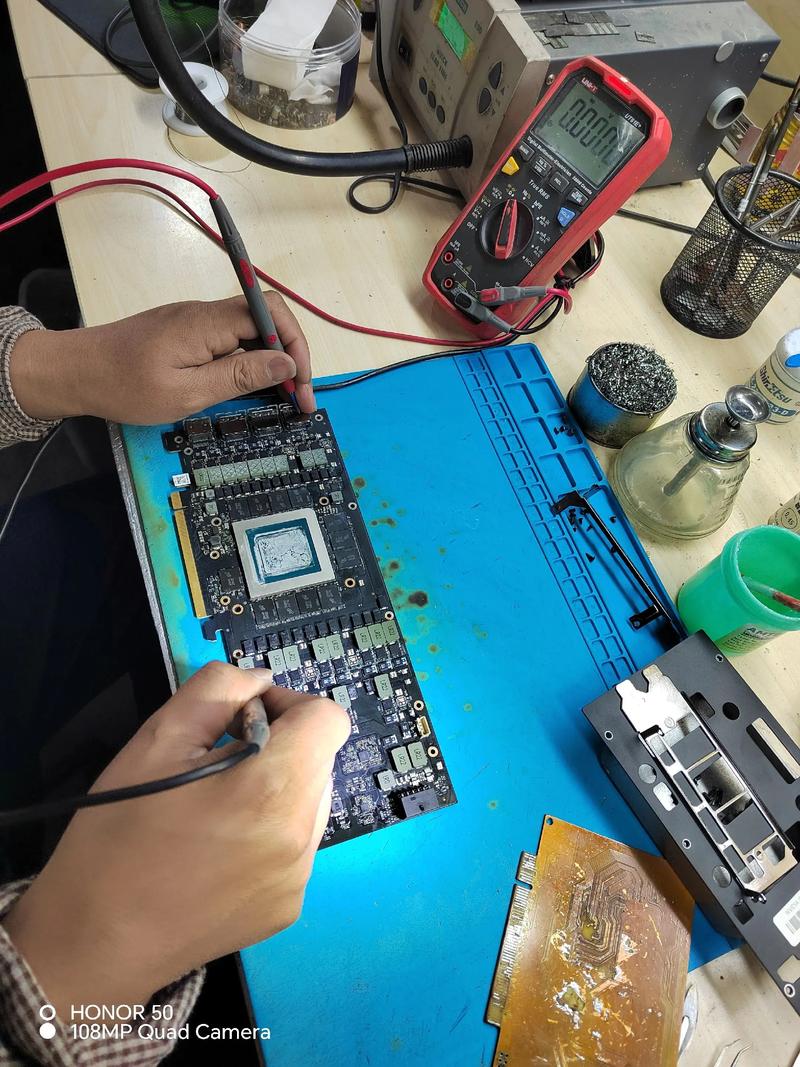

初学者需重点掌握万用表的基本使用,例如通过“二极管档”判断二极管/三极管极性，通过“电阻档”检测元器件是否短路或断路。
电路图识读与故障分析方法
电路板维修离不开电路图的指导,视频教程会讲解如何识读原理图（电路连接逻辑）和PCB布局图（元件实际位置），常见故障分析方法包括：
- 直观法：观察元件是否烧黑、炸裂、虚焊，PCB是否有断线、腐蚀。
- 电压法：测量关键节点的电压是否正常（如电源输入、芯片供电脚）。
- 电流法：通过测量回路电流判断是否存在短路或过载。
- 电阻法：断电后测量线路电阻或元件阻值，排查开路或短路故障。
电源电路故障可优先测量滤波电容两端电压,若电压为0，则检查前级保险丝是否熔断。
焊接与拆焊实操训练
焊接是电路板维修的核心技能,视频教程会演示直插元件和贴片元件的焊接/拆焊技巧：
- 直插元件焊接：先焊固定引脚，再焊其余引脚，避免“假焊”（焊点看似连接但实际虚接）。

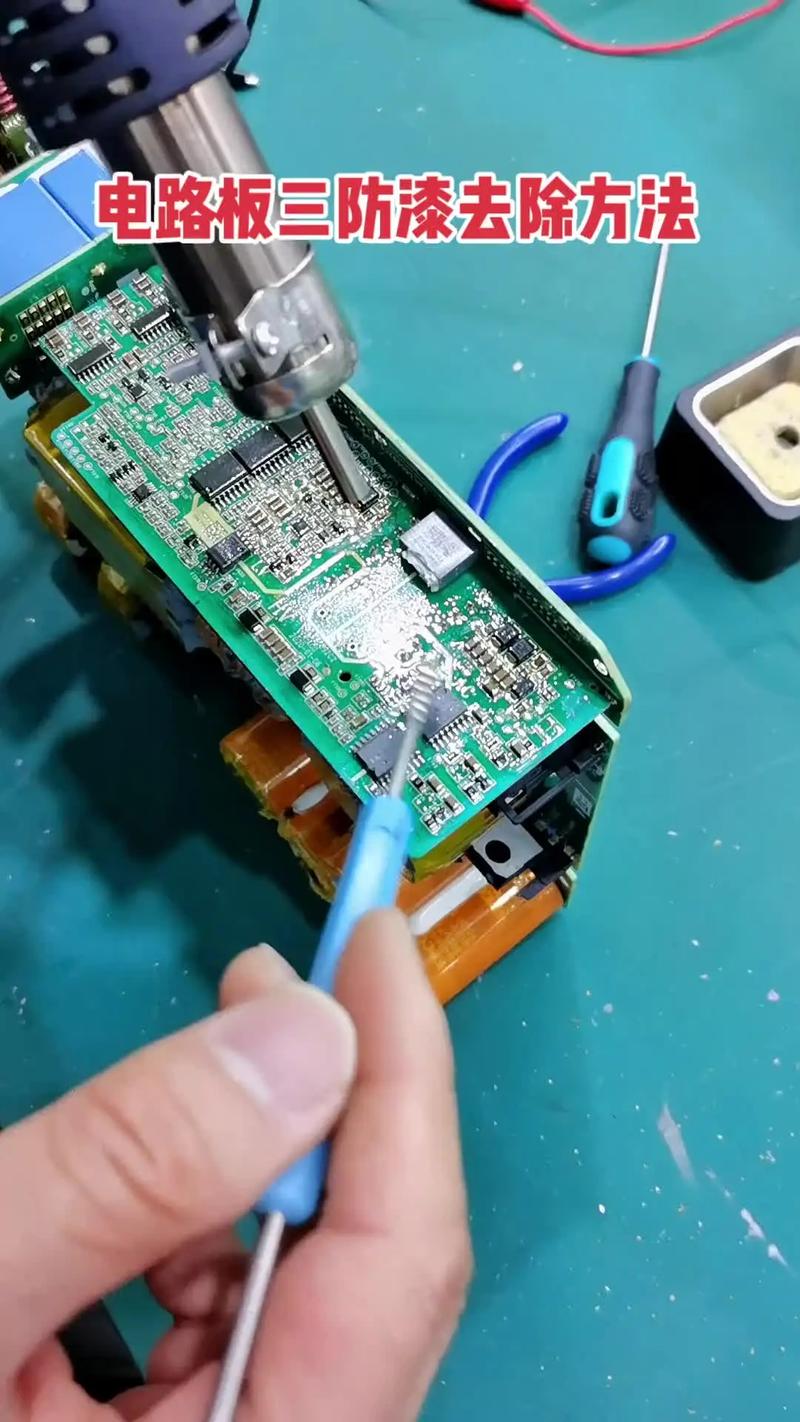

- 贴片元件拆焊：使用热风枪均匀加热（温度控制在300-350℃，风速适中），配合镊子取下元件；拆焊后需清理焊盘，确保新元件可顺利安装。
- 注意事项：焊接时间不宜过长（避免损坏元件或PCB），焊点应呈光滑圆锥形，无毛刺、桥连。
常见故障案例与维修流程
视频教程通常会结合典型故障案例（如电源不启动、显示异常、通讯失败等），演示完整维修流程：
- 故障确认：了解设备故障现象（如无法开机、指示灯不亮）。
- 断电检测：用万用表测电源输入端是否短路，滤波电容是否失效。
- 通电测试：分段测量关键点电压，定位故障模块（如电源模块、MCU主控模块）。
- 元件级维修：排查故障模块中的异常元件（如损坏的IC、虚焊的电容）。
- 功能验证：修复后测试设备是否恢复正常功能。
电路板维修的学习路径与建议
为高效入门,初学者可按以下路径学习视频教程：
| 学习阶段 | 实践建议 | |
|---|---|---|
| 理论基础 | 电路板结构、元件原理、电路图符号 | 结合实物对照电路图，识别电阻、电容等元件的封装与标识 |
| 工具使用 | 万用表测量、电烙铁焊接、热风枪操作 | 在废电路板上练习焊接/拆焊，熟悉不同元件的操作技巧 |
| 故障分析 | 电压法、电流法、电阻法的应用场景 | 从简单故障（如保险丝熔断、电容鼓包）入手，逐步分析复杂故障 |
| 案例实战 | 电源板、控制板等常见板卡维修流程 | 跟随视频教程同步操作，记录维修步骤与故障点，总结经验 |
入门学习注意事项
- 安全第一：维修前务必断电，高压部分（如开关电源）需谨慎操作，避免触电；使用防静电工具，防止静电击穿敏感元件。
- 循序渐进：从低难度故障开始，避免直接挑战复杂电路，积累经验后再逐步提升难度。
- 资料积累：保存维修笔记、电路图、故障案例，建立个人知识库，方便后续查阅。
相关问答FAQs
Q1：初学者如何选择合适的电烙铁？
A1：初学者建议选择恒温电烙铁（功率30-50W），温度可调节（200-350℃），既能满足焊接需求，又不会因温度过高损坏元件或PCB，避免使用廉价非恒温烙铁，其温度波动大，易导致虚焊或元件过热，烙铁头应选用尖头或刀头，适合精细操作，配合含松香的焊锡丝（直径0.8mm左右），可提高焊接效率。
Q2：电路板维修中如何判断集成电路（IC）是否损坏？
A2：判断IC损坏需结合多种方法：①静态检测：断电后用万用表测各引脚对地电阻，与正常值对比（需参考 datasheet 或同型号板卡），若阻值异常（如短路）则可能损坏；②动态检测：通电后测量关键引脚电压（如电源脚、时钟脚、复位脚），若电压与正常值偏差过大，则IC可能存在故障；③信号检测：用示波器观察输入/输出信号波形，若波形异常（如无输出、信号畸变），可结合外围元件排查，若外围元件正常，则IC损坏概率较高，需注意，IC虚焊或周边元件故障也可能导致异常，需全面排查后再下结论。
