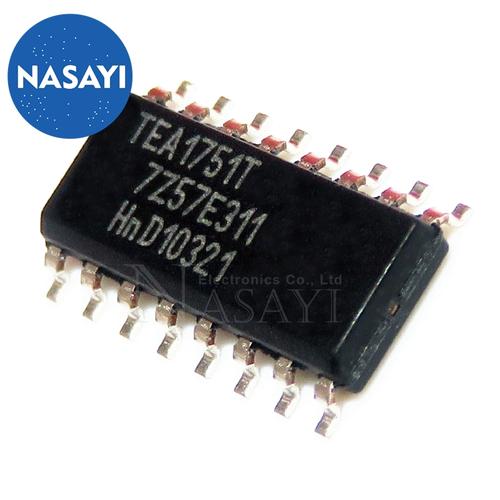

在进行tea1751电路维修时,首先需要明确该芯片的基本功能和应用场景，TEA1751是一款高度集成的开关电源控制芯片，常用于手机充电器、适配器等小功率电源设备中，具有高效、低待机功耗等特点，其内部集成了PWM控制器、反馈电路、保护功能等模块，外围电路相对简单，但维修时仍需掌握其工作原理和常见故障点。
维修TEA1751电路时,需先准备工具和设备，包括万用表、示波器、焊接工具等，安全是首要前提，务必在断电后操作，特别是高压部分需放电处理，第一步是外观检查，观察芯片是否有烧黑、鼓包、引脚虚焊等现象，电容、电阻有无明显损坏痕迹，测量输入输出电压，判断故障范围，若输入电压正常但无输出，需重点检查TEA1751的供电脚（如VCC）、启动电阻、反馈电路及功率开关管（通常为MOSFET）。
TEA1751的供电脚VCC通常通过一个启动电阻从高压端取电,若启动电阻开路或VCC电压异常，芯片无法工作，此时需测量启动电阻的阻值是否正常，VCC脚对地是否存在短路（可能为芯片内部损坏），反馈电路是关键部分，TEA1751通过光耦（如PC817）和TL431等元件构成电压反馈回路，稳定输出电压，若反馈回路异常，可能导致输出电压过高或无输出，需检查光耦是否导通、TL431的基准电压是否正常（通常为2.5V），相关电阻、电容是否变质。
功率开关管的故障率较高,若MOSFET击穿短路，可能导致保险丝熔断或前级电路损坏，需用万用表二极管档测量MOSFET的D-S极、G-S极是否正常，若短路需更换并检查驱动电路是否正常，TEA1751的驱动脚（如DRIVE）输出PWM信号，若该脚无信号或信号异常，需检查芯片是否损坏，TEA1751具有过温保护、过流保护等功能，若保护电路误动作，也会导致输出异常，需通过示波器监测关键波形判断保护是否触发。
在维修过程中,需注意TEA1751的典型应用电路参数，如开关频率、最大占空比等，避免因元件参数不匹配导致故障，变压器初级电感量、次级整流二极管的选择是否符合设计要求，输出滤波电容是否失效等，对于软启动电路，若电容损坏可能导致开机冲击过大，引发保护。
以下是TEA1751常见外围元件故障点及检测方法：
| 元件类型 | 常见故障现象 | 检测方法 |
|---|---|---|
| 启动电阻 | 开路、阻值变大 | 万用表测量阻值，正常值通常为几百千欧至兆欧级 |
| VCC滤波电容 | 容值减小、漏电 | 万用表电容档测量或代换法测试 |
| 光耦 | 不导通、内部开路 | 测量输入端发光二极管压降（约1V左右），输出端三极管C-E极是否通断 |
| TL431 | 基准电压异常、击穿 | 测量REF端电压（应为2.5V），KA端与ADJ端电压是否随反馈变化 |
| 功率MOSFET | 击穿短路、开路 | 万用表二极管档测D-S极、G-S极电阻，正常时D-S极应有二极管特性，G-S极高阻 |
| 输出整流二极管 | 开路、正向压降过大 | 万用表二极管档测正向压降（约0.5V），反向电阻应无穷大 |
| 反馈电阻 | 阻值变化、虚焊 | 万用表测量阻值是否与标称值一致，检查焊点是否牢固 |
若以上元件均正常,但TEA1751仍不工作，可能是芯片本身损坏，需更换同型号芯片，并注意焊接时避免静电损坏，更换后需测试输出电压、纹波等参数是否符合要求，避免因元件参数差异导致新故障。
对于维修后的设备,需进行老化测试，观察在不同负载下是否稳定工作，待机功耗是否达标（TEA1751待机功耗通常低于30mW），若出现间歇性故障，需检查虚焊、冷焊等问题，必要时对PCB板进行清洗，排除漏电或氧化导致的接触不良。
相关问答FAQs：
-
问：TEA1751充电器输出电压偏低，但负载能力正常，可能是什么原因？
答：输出电压偏低且负载能力正常，通常反馈回路异常，首先检查TL431的基准电压是否为2.5V，若偏低可能是TL431性能下降或偏置电阻异常；其次检查光耦是否线性良好，若光耦电流过小会导致反馈不足；最后检查输出滤波电容是否容值减小，导致滤波不良使电压采样不准。 -
问：TEA1751充电器通电后无输出，但保险丝完好，如何排查？
答：保险丝完好说明后级无严重短路，首先测量TEA1751的VCC脚电压，若无电压则检查启动电阻是否开路、VCC滤波电容是否短路；若VCC电压正常，用示波器测量DRIVE脚是否有PWM波形，若无则可能是芯片损坏或保护电路动作；若有波形但无输出，需检查功率MOSFET是否开路、变压器是否损坏、次级整流电路是否异常。
