电源板简介与工作原理
这款电源板属于PFC+LLC谐振+次级同步整流的高效电源,它主要产生以下几路电压：

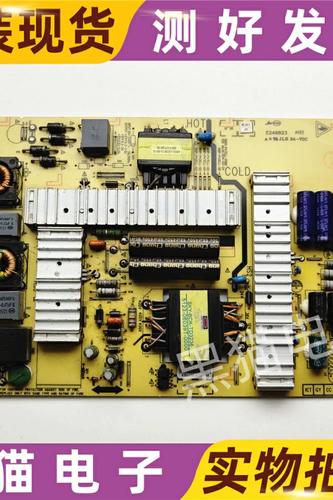

（图片来源网络，侵删）
- PFC输出电压： 约 +380V，这是PFC电路 Boost 升压后的直流电压,为后级的LLC谐振电路供电。
- +24V 电压： 为主板、背光驱动板（TCON）和屏幕LED灯条供电,是大电流输出端。
- +12V 电压： 通常由+24V通过一个DC-DC降压模块（如2576或2596系列芯片）得到,为部分小信号电路或主板部分模块供电。
- +5V_STB (待机电压)： 这是待机工作的关键电压，当电视插上电，但未按开机键时，电源板会首先输出+5V_STB电压,为CPU和待机电路供电。
- +3.3V / +1.8V 等： 由主板上的电压 regulator 产生，由+5V_STB或+12V转换而来。
工作流程：
- 插电上电： 市电进入EMI滤波电路，然后通过启动电阻给PFC控制芯片（如NCP1394或NCP1382）和副电源供电芯片（如TNY277或VIPer12A）提供启动电压。
- 待机状态： 副电源工作，产生稳定的+5V_STB电压。
- 开机触发： 按下遥控器或面板上的开机键，主板CPU发出一个高电平开机信号（通常为POWER ON信号）,送到电源板的开机控制端。
- 主电源启动： 开机信号被电源板上的光耦（如PC817）和三极管检测到,控制主PFC电路和LLC谐振电路开始工作。
- 电压输出： PFC电路将市电整流后的约300V电压提升到380V，LLC电路开始振荡，通过变压器耦合，在次级整流出+24V和+12V电压。
- 整机工作： 主板、背光板等得到供电,电视正常工作。
常见故障现象与维修思路
故障现象1：完全无反应，指示灯不亮
故障分析： 这通常是待机电路（副电源）或其前级电路（市电输入、保险丝）有问题。
维修思路与步骤：
- 安全第一！ 断开电源，将电源板从电视上拆下，置于绝缘工作台上。务必在220V输入端串联一个220V/100W的灯泡做假负载！ 这可以有效防止因短路再次烧毁元件。
- 目测检查：
- 检查保险丝（F1）是否熔断，如果保险丝发黑或熔断,说明存在严重短路。
- 检查输入端的压敏电阻、X电容、共模电感是否炸裂或鼓包。
- 检查副电源的开关管（通常是SMD-805封装的小MOS管，如2N7002或2302）是否炸裂。
- 测量关键点：
- 保险丝熔断：
- 用万用表二极管档测量PFC大滤波电容（通常是450V/470uF）的正负极有无短路，如果短路,更换电容。
- 测量副电源开关管D-S极间是否击穿短路，如果短路，更换开关管，并检查其G极的稳压二极管（如18V稳压管）是否也击穿,这是常见故障点。
- 测量副电源供电芯片（如TNY277）是否击穿。
- 保险丝未熔断：
- 通电（带假负载），测量PFC大滤波电容两端是否有约300V的直流电压，如果没有,检查市电输入回路和启动电阻是否开路。
- 如果有300V电压，但+5V_STB没有输出,则故障在副电源。
- 重点检查副电源的开关管、供电芯片、次级整流二极管（如SS24肖特基二极管）、滤波电容以及反馈光耦,反馈光耦失效是导致无输出或输出电压异常的常见原因。
- 保险丝熔断：
故障现象2：指示灯亮（红色），但无法开机（按遥控器/面板无效）
故障分析： 待机电路正常（能产生+5V_STB），但主电源（PFC+LLC）没有启动,问题出在开机控制信号或主电源本身。

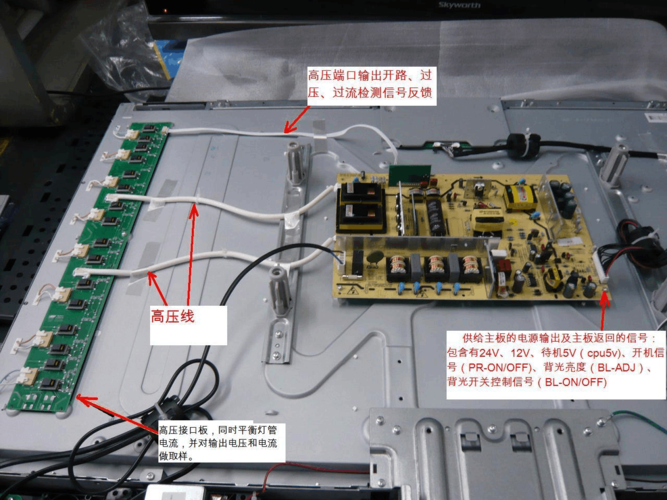

（图片来源网络，侵删）
维修思路与步骤：
- 测量开机信号：
- 找到电源板与主板的连接器，找到POWER ON（或类似标识）的引脚。
- 在按下开机键的瞬间，用万用表测量该引脚是否有高电平（通常是3.3V或5V）。
- 如果此处没有高电平信号： 问题在主板，检查主板的CPU、电源管理芯片、开机按键电路等。
- 如果此处有高电平信号： 问题在电源板的开机控制电路。
- 检查电源板开机控制电路：
- 这个控制电路通常由一个光耦（如PC817）和一个NPN三极管（如S8050）组成。
- 测量光耦的初级侧（1、2脚）在开机时是否导通（1、2脚间电压降低）。
- 测量光耦的次级侧（3、4脚）在开机时是否能导通，从而拉低三极管的基极,使三极管截止。
- 常见故障点： 开机信号限流电阻、光耦PC817本身损坏、驱动三极管S8050损坏,更换这些元件通常能解决问题。
故障现象3：指示灯亮，也能开机，但屏幕不亮（黑屏）
故障分析： 这通常是+24V或+12V电压没有输出,或者输出电压异常。
维修思路与步骤：
- 测量主电压输出：
- 开机后，测量+24V和+12V输出端是否有电压。
- 如果完全没有电压：
- 说明PFC或LLC电路没有工作。
- 测量PFC输出电压是否为+380V，如果不是300V,说明PFC电路未工作。
- 检查PFC控制芯片（NCP1394）的VCC供电是否正常（通常由一个辅助绕组经整流滤波后提供，约15-20V）。
- 检查PFC驱动信号输出端到PFC开关管（通常是STP13N60M2或STP11N60M2）之间的电阻、阻尼电阻是否开路。
- 如果PFC电压正常（380V），但+24V无输出,则故障在LLC电路。
- 检查LLC控制芯片（通常是NCP1394或NCP1395，与PFC共用或专用）的VCC供电是否正常。
- 检查LLC驱动信号输出到LLC开关管（通常是STP13N60M2）的通路。
- 如果电压偏低或过高：
- 这通常是电压反馈电路的问题。
- 反馈电路通常由一个精密稳压源（如TL431）和一个光耦组成。
- 测量TL431的R端（参考端）电压是否为5V，如果不是,检查分压电阻。
- 测量光耦是否正常工作（初级导通，次级也导通）。
- 更换TL431和光耦是解决电压不稳的常用方法。
故障现象4：屏幕亮，但图像有干扰或闪烁
故障分析： 电压带载能力差,或者滤波不良。

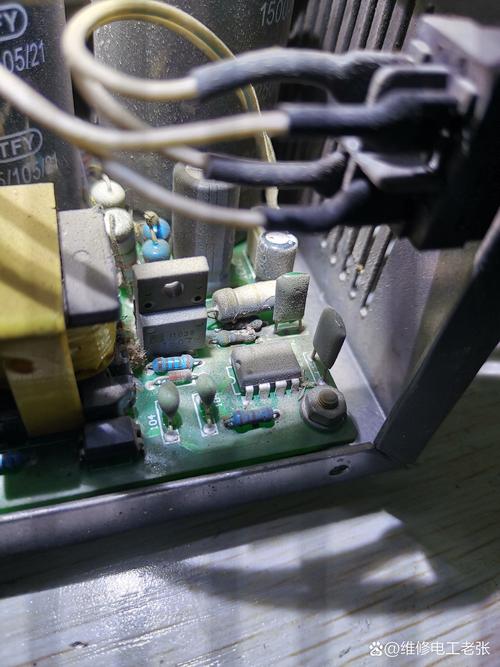

（图片来源网络，侵删）
维修思路与步骤：
- 测量+24V电压： 在正常工作状态下，用万用表监测+24V电压，看是否稳定，如果电压随屏幕
