IGBT管焊机的维修是一个需要结合理论知识和实践经验的过程,涉及电路分析、元器件检测、故障判断等多个环节，维修前需明确安全规范，确保断电操作，避免触电或损坏设备，以下从常见故障现象、维修流程、关键部件检测及注意事项等方面详细说明IGBT管焊机的维修方法。

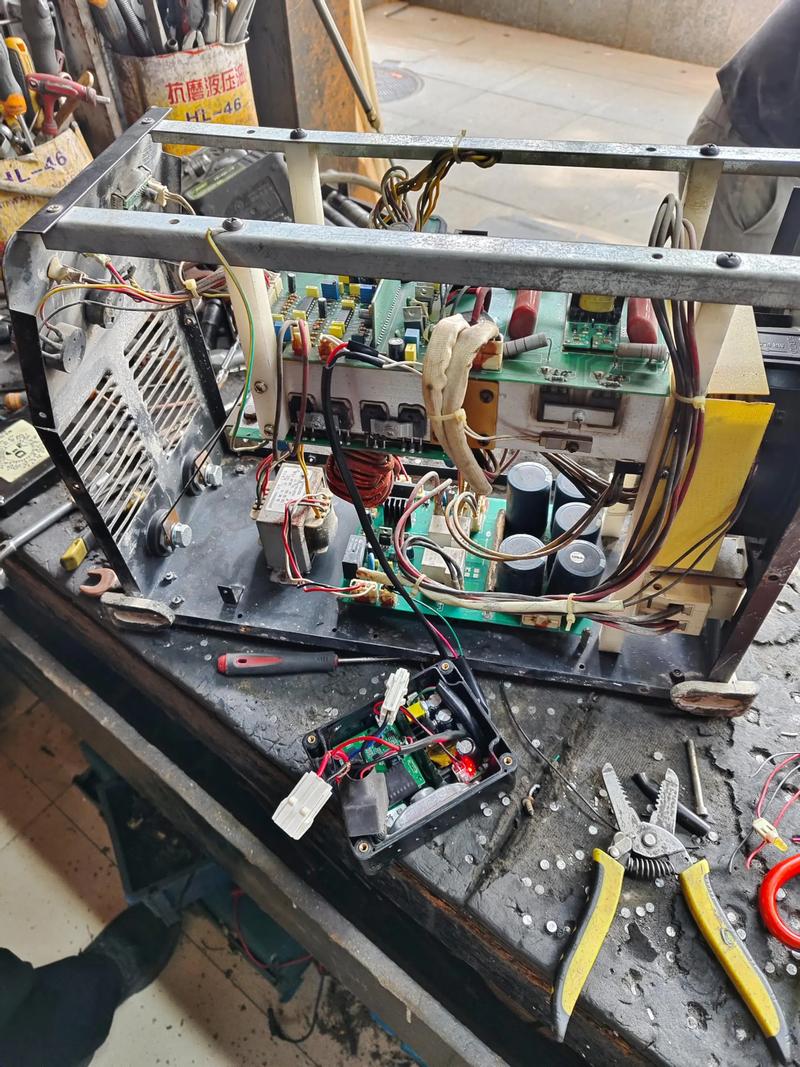

（图片来源网络，侵删）
维修前的准备工作
- 安全防护：切断焊机电源，等待电容完全放电（用万用表测量直流电压是否低于10V），佩戴绝缘手套，使用绝缘工具。
- 工具准备：万用表（含二极管档、电容档、电压档）、示波器、电烙铁、吸锡器、导热硅脂、螺丝刀、扳手等。
- 资料查阅：获取焊机电路图、维修手册，了解IGBT模块驱动电路、主电源电路、保护电路的工作原理。
常见故障现象与维修流程
IGBT管焊机的故障通常表现为不启动、无输出、输出异常、保护频繁动作等，需逐步排查。
（一）故障现象：开机无反应，指示灯不亮
可能原因：电源输入故障、保险丝熔断、开关电源异常、控制板供电问题。
维修步骤：
- 检查输入电源：用万用表交流档测量电源插座电压是否正常（220V±10%），检查电源线是否断裂或插头接触不良。
- 检查保险丝：断电后，找到输入端保险丝（通常位于电源滤波电路后），用万用表电阻档检测是否熔断，若熔断，需进一步排查短路点，避免直接更换导致二次损坏。
- 检测开关电源：开关电源为控制板和驱动电路提供工作电压（如+24V、+5V），测量开关电源输出端电压：
- 无电压：检查开关管（如MOSFET）、变压器是否损坏，反馈电路（如光耦、稳压芯片TL431）是否异常。
- 电压偏低：滤波电容是否失效（容值减小，ESR增大），负载是否存在短路。
- 检查控制板供电：若开关电源正常，测量控制板供电接口电压是否稳定，检查供电线路上的限流电阻、稳压器件是否损坏。
（二）故障现象：有输入电压，但无输出电流
可能原因：IGBT模块损坏、驱动电路异常、主回路接触不良、保护电路误动作。
维修步骤：
- 检查主回路：断电后，用万用表电阻档检测主回路连接电缆、接线端子是否松动，铜排是否有过热烧蚀痕迹。

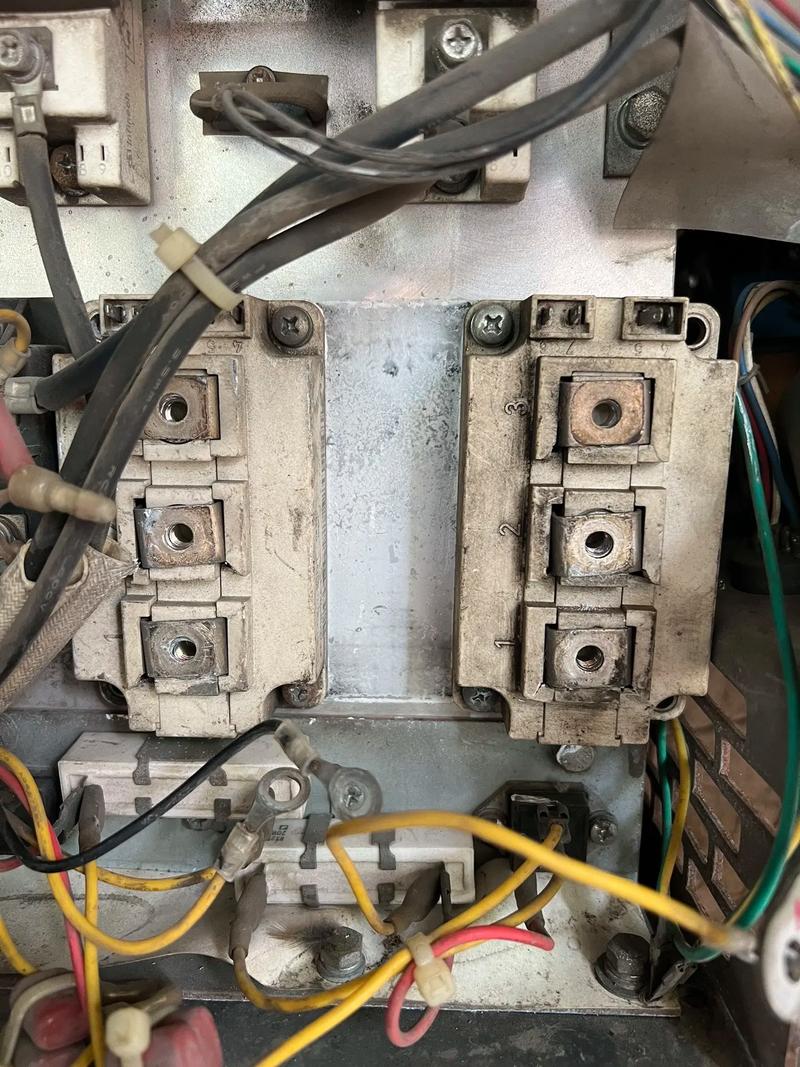

- 检测IGBT模块：
- 将IGBT模块从电路中拆下（注意散热片与IGBT之间的导热硅脂清洁），用万用表二极管档检测：
- 集电极（C）与发射极（E）之间：正向压降约0.5-0.7V（类似二极管特性），反向电阻无穷大；
- 栅极（G）与C、E之间：正反向电阻均应为无穷大（否则栅极电阻损坏或IGBT击穿）。
- 若检测异常,需更换同型号IGBT模块，并检查驱动电路是否导致IGBT损坏（如驱动电压过高、信号干扰）。
- 将IGBT模块从电路中拆下（注意散热片与IGBT之间的导热硅脂清洁），用万用表二极管档检测：
- 检查驱动电路：驱动电路为IGBT提供开通/关断信号（通常为+15V/-8V双电源），用示波器测量驱动波形：
- 无波形：检查PWM控制芯片（如SG3525、TL494）输出信号、光耦隔离电路是否正常；
- 波形异常（如电压不足、振荡）：检查驱动电阻、电容是否损坏，供电电压是否稳定。
- 检查保护电路：过流、过压保护电路误动作会导致无输出，逐一短接保护检测点（如过流检测电阻），观察是否恢复输出，定位故障保护元件（如电流传感器、比较器LM393）。
（三）故障现象：输出电流不稳定，焊缝质量差
可能原因：控制电路参数漂移、反馈电路故障、IGBT模块性能下降、电网电压波动。
维修步骤：
（图片来源网络，侵删）
- 检测反馈信号：输出电流/电压反馈信号（通常通过霍尔传感器或分压电阻采样）是否稳定，用示波器观察反馈波形，若波形畸变，检查传感器或采样电阻是否损坏。
- 检查控制电路参数：焊机长时间运行可能导致控制板电位器松动、参数漂移，重新校准电流、电压反馈参数，确保与给定信号一致。
- 检测IGBT模块：即使IGBT未完全击穿，性能下降也会导致输出异常，用万用表检测C-E极压降，若在导通状态下压降过高（>1V），需更换模块。
- 检查电网电压：电网电压波动过大可能导致输出不稳定，建议加装稳压器。
（四）故障现象：频繁过热保护
可能原因：散热系统故障、IGBT模块与散热器接触不良、风扇损坏、环境温度过高。
维修步骤：
- 检查散热系统：
- 风扇：通电后是否正常运转，若停转，检查风扇电源线、电机是否损坏；
- 散热器：是否积满灰尘或油污，需清理并确保通风良好；
- 导热硅脂：IGBT与散热器之间的导热硅脂是否干涸，需重新涂抹（厚度0.1-0.2mm）。
- 检测温度传感器：热敏电阻或温度开关是否误动作，用万用表测量其在常温下的阻值是否符合参数（如25℃时10kΩ）。
- 检查负载匹配：焊接电流是否超出焊机额定负载，长时间过载会导致过热保护。
关键部件检测方法
| 部件名称 | 检测方法 | 常见故障现象 |
|---|---|---|
| IGBT模块 | 拆离后，用万用表二极管档测G-C、G-E间电阻（应为∞），C-E间正向压降0.5-0.7V，反向电阻∞ | 击穿（短路）、开路、导通压降过高 |
| 驱动电路 | 示波器测量驱动波形（幅值+15V/-8V，前沿<1μs），检查供电电压稳定性 | 波形丢失、电压不足、振荡 |
| 开关电源 | 测量输出电压（如+24V、+5V），检查开关管、变压器、滤波电容容值及ESR | 无输出、电压偏低、纹波过大 |
| 电流传感器 | 通电后测量输出电压（与电流成正比），断电后测输入/输出电阻是否短路或开路 | 信号无输出、信号漂移、线性度差 |
| 控制板（PWM芯片） | 测量芯片供电电压、振荡频率、输出PWM波形占空比是否可调 | 无输出、频率异常、占空比不可调 |
维修注意事项
- 更换元器件要求：IGBT模块需同型号或参数完全兼容（如耐压、电流值），驱动电阻、电容需按原参数更换，避免影响驱动性能。
- 焊接工艺：更换IGBT模块时，焊接温度需控制在350℃以内，焊接时间不超过3秒，避免过热损坏芯片。
- 防静电措施：IGBT模块为静电敏感器件，维修时需佩戴防静电手环，避免人体静电击穿。
- 测试步骤：维修后，先空载开机（不接焊接负载），测量输出电压是否正常，再逐步增加负载测试，避免短路损坏。
相关问答FAQs
Q1：IGBT管焊机开机后频繁跳闸，是什么原因？
A：频繁跳闸通常由输入回路短路或主回路漏电引起，首先检查电源线是否破损，输入滤波电容是否击穿（用万用表电容档检测容值和漏电阻）；其次检查IGBT模块是否对地短路（拆下模块后测量C-E极电阻）；最后检查主回路接线端子是否因松动导致铜排打火，形成短路点，若排除以上原因，需检查整流桥是否损坏。
Q2：IGBT管焊机输出电流不足，如何排查？
A：输出电流不足可从“驱动-IGBT-负载”三方面排查：①用示波器测量驱动波形幅值是否达到+15V/-8V，若驱动电压偏低，检查驱动电源电路；②拆下IGBT模块，测量C-E极导通压降，若压降过高（>1V），说明IGBT模块性能下降或损坏；③检查焊接电缆是否过长过细、接触电阻过大，导致负载能力下降，若以上正常，需校准控制板电流反馈参数，确保采样信号准确。
