CD-304是飞利浦在80年代末至90年代初推出的一款非常经典的CD播放机，以其卓越的机械结构和音质而闻名，由于年代久远，其维修手册（也称服务手册）已经很难找到官方的电子版，但我们可以通过整理其公开的技术资料、电路图、机械结构和维修要点，为您构建一个有效的“维修手册”。
（图片来源网络，侵删）
这份资料将分为以下几个部分：
- 产品概述与特点
- 核心工作原理
- 技术规格
- 维修要点与常见故障
- 电路图与结构图资源
- 维修工具与安全须知
产品概述与特点
飞利浦CD-304是飞利浦第二代的CD播放机之一,采用了许多当时先进的技术：
- CDM1机芯：这是其核心，由飞利浦和索尼共同开发，CDM1机芯以其极高的精度、稳定性和耐用性而著称，是音响发烧友心目中的经典机芯,至今仍有爱好者在寻找和修复使用此机芯的CD机。
- TDA1541 DAC芯片：在数字模拟转换部分，CD-304使用了顶级的TDA1541 S1版本（或类似的变种）DAC芯片，这款芯片以其温暖、自然、富有音乐性的“飞利浦声”而闻名,是许多玩家追捧的对象。
- 机械结构：采用全金属的装载机构和精密的齿轮传动，托盘进出、光盘抓取和加载过程平稳、安静有力。
- 模拟输出：提供RCA（莲花）模拟音频输出,部分版本还可能有光纤数字输出。
核心工作原理
理解其工作原理是维修的基础：
- 激光拾取单元：激光头发射激光，穿过物镜聚焦到CD盘片的信息层，反射光由光电探测器接收，通过“眼图”判断信号质量。
- 聚焦与循迹伺服：
- 聚焦：确保激光焦点始终精确地保持在盘片的信息层上,通过聚焦线圈移动物镜实现。
- 循迹：确保激光光点始终沿着盘片上的数据轨道（音轨）移动,通过循迹线圈移动整个激光头实现。
- 主轴马达伺服：控制主轴马达的转速，使激光头以恒定的线速度读取数据,确保数据流稳定。
- 信号处理：
- RF放大：将光电探测器接收到的微弱反射光信号放大,形成包含所有信息的RF信号。
- EFM解调与纠错：将EFM（Eight-to-Fourteen Modulation）编码的数字信号解调，并进行强大的纠错处理（如CIRC纠错）,以应对盘片上的划痕和灰尘。
- 数字滤波与D/A转换：数字信号经过滤波处理后，送入TDA1541 DAC芯片转换为模拟音频信号。
- 机械控制：通过微处理器控制托盘电机、加载电机,以及激光头的加载和卸载过程。
技术规格 (参考)
- 频率响应: 20Hz - 20kHz, ±0.5dB
- 动态范围: >95dB
- 总谐波失真: <0.005%
- 信噪比: >100dB
- DAC芯片: TDA1541 (S1或SAA7210内部集成)
- 机芯: Philips CDM1 / CDM1 Pro
- 激光头: Philips KSS-150A 或 KSS-210A
维修要点与常见故障
维修前准备：
- 安全第一：CD机内部有大容量的滤波电容（通常在电源部分），即使拔掉电源，电容中仍可能存有高压电，维修前务必用大功率电阻（如1kΩ/5W）对主滤波电容进行放电。
- 清洁：对于老机器，清洁是第一步，也是最有效的一步，重点清洁激光物镜和激光头内部的反光镜、棱镜。
- 工具：精密螺丝刀套装、镊子、万用表（数字表）、示波器（强烈推荐，用于观察RF眼图）、清洗液（如异丙醇）、棉签。
常见故障与排查思路：
故障现象一：无法读取，显示 "NO DISC"

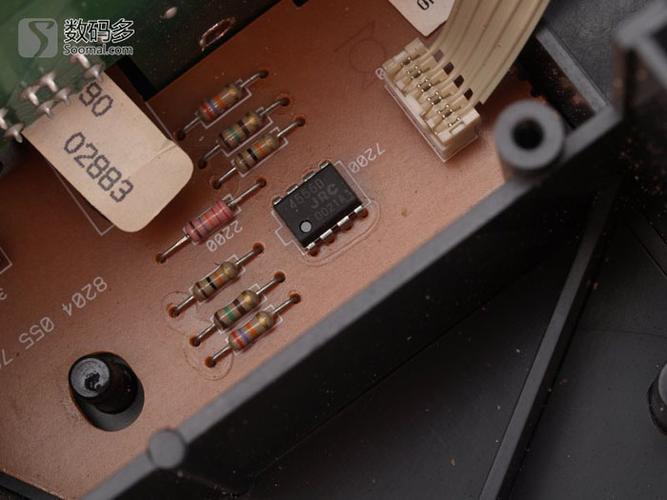

（图片来源网络，侵删）
这是最常见的问题,原因通常在机芯和激光头部分。
- 清洁激光头：
- 物镜清洁：用棉签蘸取少量无水酒精或专用清洗液，轻轻擦拭物镜表面，不要用嘴吹,避免唾液污染。
- 内部清洁：如果清洁物镜无效，激光头内部的光学棱镜和物镜背面可能也有灰尘，这需要拆下激光头组件，小心地打开外壳进行清洁。操作需极其小心，避免弄歪或弄脏光学元件。
- 检查激光功率：
- 播放一张有轻微划痕的测试盘，或者不装盘,直接按播放键。
- 从侧面观察激光头物镜，应能看到一个明亮、红色、聚焦的光点。
- 如果光点非常暗淡或不亮，可能是激光二极管老化或损坏，可以尝试微调激光头上的功率电位器（通常标记为 "POT" 或 "APC"），顺时针或逆时针微调一小角度（如15-30度），观察是否有改善。调多了会烧毁激光头，请务必谨慎！
- 检查机械部分：
- 托盘进出：观察托盘进出是否顺畅，有无卡顿，清洁托盘导轨和齿轮，并添加少量精密润滑油（如WD-40或钟表油）。
- 加载/卸载：按下托盘按钮，观察激光头是否能正确地升降和夹紧/松开光盘,检查相关的塑料齿轮和金属连杆是否有磨损或断裂。
- 主轴旋转：看光盘是否能被正确夹紧并以稳定速度旋转，如果只是抖动几下就停，可能是主轴马达、主轴轴承或夹持器问题。
故障现象二：声音跳轨、失真或读取时间长
- RF眼图检查：这是诊断伺服系统问题的最佳方法。
- 在示波器上，将探头连接到RF放大芯片（如TDA1300或TDA1301）的RF输出端（通常标记为 "RF" 或 "I+V"）。
- 正常的RF眼图应该清晰、稳定、对称，眼图张开度大，如果眼图模糊、抖动、不对称或幅度过低,则表明伺服系统有问题。
- 可能原因：激光头脏污、激光功率不足、主轴马达转速不稳、循迹伺服失调。
- 循迹/聚焦失调：如果清洁和调整激光功率无效，可能是循迹或聚焦线圈有移位或损坏,或者相关的伺服芯片有故障。
- 主轴轴承问题：如果主轴轴承磨损，会导致旋转不稳，产生数据读取错误,可以尝试在主轴轴心处滴入一滴精密润滑油。
故障现象三：完全无反应，电源灯不亮
- 检查电源线和电源插座。
- 检查保险丝：在电源板上找到保险丝（通常为T 1.6A或T 2.0A），用万用表测量是否熔断，如果熔断，切勿直接更换更大安培数的保险丝,必须先找出短路原因。
- 检查电源电路：用万用表测量电源变压器初级和次级是否有正常的交流电压，再测量整流滤波后是否有正常的直流电压（通常是+12V, -12V, +5V等），检查稳压芯片（如7812, 7805等）是否输出正常电压。

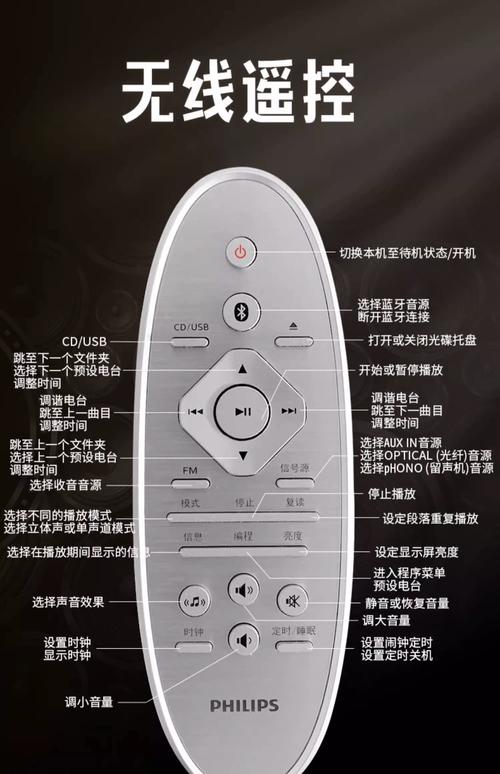

故障现象四：面板按键或遥控失灵

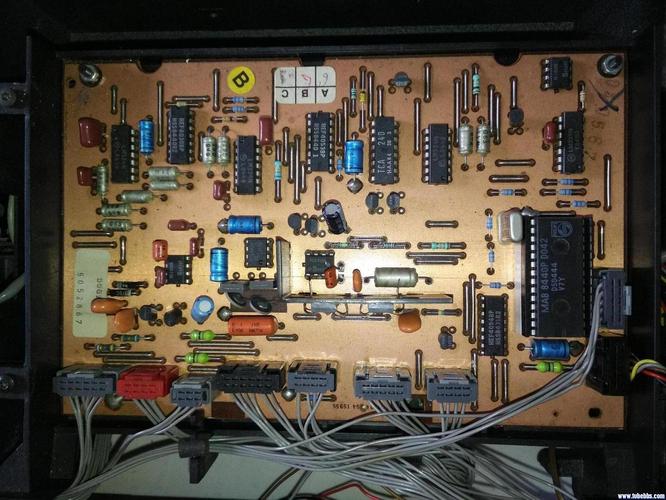

（图片来源网络，侵删）
- 清洁按键触点：拆开前面板,用酒精棉签清洁橡胶按键下的导电触点。
- 检查红外接收头：确保接收头窗口没有被灰尘遮挡。
- 检查相关微处理器：检查微处理器的供电和晶振是否正常工作。
电路图与结构图资源
由于官方PDF文件几乎绝迹,您需要在网上论坛和资料库中寻找。
- 主要资源网站：
- Hifi Engine: (
hifiengine.com) - 这是最重要的资源！ 该网站有大量的Hi-Fi设备扫描手册，包括CD-304的电路图、结构图和元件位置图，您需要注册并可能需要付费下载,但资料非常清晰准确。 - Elektrotanya: (
elektrotanya.com) - 一个欧洲的电子文档分享网站，可以找到很多老设备的
