936型恒温电烙铁是电子维修、电路板焊接等工作中常用的工具，其核心优势在于通过温控系统实现焊接温度的稳定输出，避免传统烙铁因温度波动导致的元件损伤或焊接不良，长期使用后可能出现温度异常、不加热、指示灯故障等问题，掌握系统的维修方法不仅能延长工具寿命，还能保障工作效率，以下从结构原理、常见故障排查、维修步骤及注意事项等方面详细解析936型恒温电烙铁的维修流程。
结构与工作原理

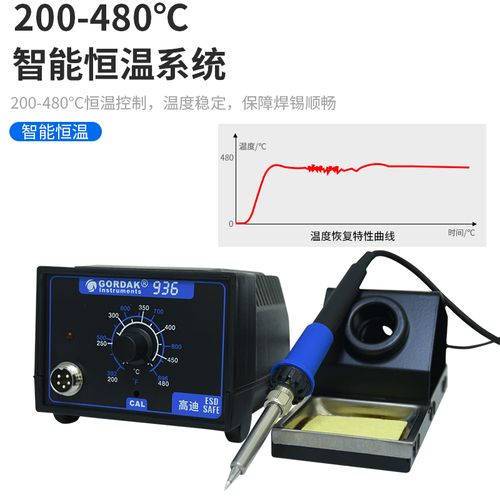

936型恒温电烙铁主要由烙铁头、发热芯、温控器、电源线、指示灯及手柄等部分组成，其工作原理基于热电偶（或热敏电阻）测温与PID温控技术：通电后，发热芯开始加热，热电偶实时检测烙铁头温度，当温度达到设定值时，温控器切断电源停止加热；温度下降后再次通电，形成闭环控制，确保温度稳定在±5℃范围内，常见温控方式分为机械式（如双金属片）和电子式（如MCU+传感器），后者精度更高,维修时需区分类型。
故障分类与排查流程
维修前需通过“问、看、测、断”四步法初步判断故障范围：询问用户故障现象（如完全不加热、温度飘忽等），观察外观有无烧焦、松动，使用万用表测量关键点电压，必要时断开负载测试,常见故障及排查方向如下表所示：
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 不加热，指示灯不亮 | 电源线断路；2. 电源开关损坏；3. 保险丝熔断；4. 内部接线脱落 | 用万用表电阻档测电源线两端通断；2. 测开关通断状态；3. 检查电源盒内保险丝；4. 拆开手柄检查接线端子 |
| 指示灯亮但不加热 | 发热芯烧毁；2. 温控器误判；3. 热电偶开路；4. 连接线断裂 | 测发热芯两端电阻（正常为几十Ω）；2. 短接温控器输入端看是否加热；3. 测热电偶阻值（常温约10-20kΩ）；4. 检查与发热芯连接的导线 |
| 温度不稳定或偏低 | 烙铁头氧化或接触不良；2. 热电偶位置偏移；3. 温控器参数漂移；4. 电压不足 | 清洁或更换烙铁头；2. 调整热电偶与发热芯贴合度；3. 校准温控器（可调型号）；4. 测量输入电压是否为220V±10% |
| 漏电 | 电源线绝缘破损；2. 加热芯与外壳短路；3. 潮湿导致内部漏电 | 检查电源线表皮有无破损；2. 测发热芯与外壳间电阻（应＞1MΩ）；3. 烘干内部元件后再测试 |
详细维修步骤
电源故障维修
若出现“不加热且指示灯不亮”，重点排查电源回路，首先拆解手柄后盖，露出电源接线端子，用万用表R×1档测量电源线L（火线）、N（零线）与端子连接是否导通，若不通，可能是电源线内部折断，需更换同规格电源线（注意线径需≥0.75mm²），若电源线正常，检查电源开关：拆下开关用万用表测量两端通断，按下时应导通，否则更换同型号开关（常见为轻触式或钮子开关），若开关正常，则需检查电源盒内的保险丝：通常位于电源线进线处，若保险丝熔断，需用同规格（常见为250V/2A）替换，并进一步排查短路点（如发热芯击穿、电容短路等）。
加热系统维修
“指示灯亮但不加热”多为加热系统故障，断电后，拆开发热芯固定螺丝，取出加热组件（含发热芯和热电偶），用万用表测发热芯两引线电阻，正常值在20-50Ω之间（具体参考型号参数），若阻值无穷大或为零，说明发热芯烧毁或短路，需更换同型号发热芯（注意功率匹配，936型一般为60W），若发热芯正常，检查热电偶：常温下阻值应为10-20kΩ（热电偶类型不同，阻值有差异），若阻值无穷大，可能是热电偶引线断裂或探头损坏，需更换，需检查热电偶与发热芯的安装位置：若热电偶探头未紧密贴合发热芯表面，会导致测温不准，温控器误判为高温而停止加热,需重新安装并确保接触良好。
温控系统维修
温度不稳定或异常升高时，需校准或更换温控器，电子式温控器通常有校准电位器，用小螺丝刀调节（顺时针升温，逆时针降温），配合温度计实测烙铁头温度进行校准（需在200-450℃范围内测试多个点），若校准后仍无效，可能是温控器内部运放或比较器损坏，需更换同型号温控板，机械式温控器多为双金属片结构，若变形或触点粘连，需用细砂纸打磨触点，调整双金属片弧度，无法修复则直接更换，维修后需测试温控响应速度：从室温升至设定值应≤3分钟，波动范围≤±5℃。
其他部件维修
烙铁头温度偏低或不导锡，可能是氧化严重：用锉刀打磨或更换新烙铁头（注意规格匹配，如900M系列），若手柄温度过高，可能是隔热材料老化，需填充耐高温硅胶或更换手柄外壳，漏电故障需重点检查加热芯与外壳的绝缘：用兆欧表测加热芯与外壳间绝缘电阻，应＞100MΩ，若低于此值,需在加热芯与外壳间增加云母片绝缘。
维修注意事项
- 安全第一：维修前务必断电，避免触电；更换元件时需确认电压、功率参数一致，防止二次损坏。
- 防静电处理：焊接电子元件时，电烙铁需接地，避免静电击穿敏感元件（如CMOS芯片）。
- 元件选择：发热芯、热电偶等核心部件需选用原厂或兼容型号，非标件可能导致温控失效。
- 定期保养：每使用50小时后，清洁烙铁头氧化物，检查电源线绝缘性能，延长工具寿命。
相关问答FAQs
Q1：936恒温电烙铁温度设定为350℃，但实际测量只有280℃，如何解决？
A：首先检查烙铁头是否氧化严重，可用砂纸打磨表面露出金属光泽；确认热电偶与发热芯是否紧密贴合，若松动需重新固定；若以上正常，可能是温控器参数漂移，需用小螺丝刀调节温控板上的校准电位器（顺时针旋转2-3圈），同时配合温度计实测，直至温度达到设定值，若调节无效,则需更换温控器。
Q2：维修后电烙铁出现间歇性加热，指示灯闪烁，可能是什么原因？
A：此类故障多为电路接触不良导致，重点检查电源线插头与插座是否松动，手柄内部接线端子是否氧化（可用酒精棉片擦拭）；检查热电偶引线是否与发热芯振动摩擦导致断续短路，可用耐高温扎带固定引线；若故障依旧，可能是温控器内部继电器触点氧化，需拆开继电器用细砂纸打磨触点,或直接更换温控板。
