IGBT焊机炸管后维修是一个需要细致操作和专业知识的过程，炸管通常指IGBT（绝缘栅双极型晶体管）因过流、过压、过热或驱动异常等原因损坏，甚至引发周边元件连带损坏，维修时需遵循系统排查原则，避免盲目更换元件导致二次故障,以下是详细的维修步骤和注意事项：
安全防护与初步断电检查

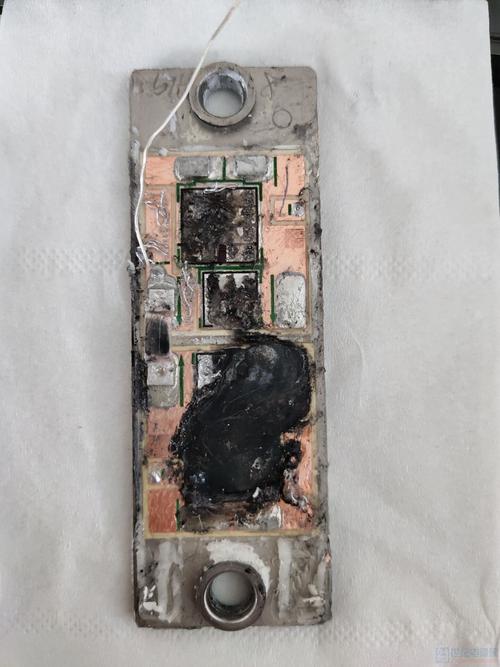

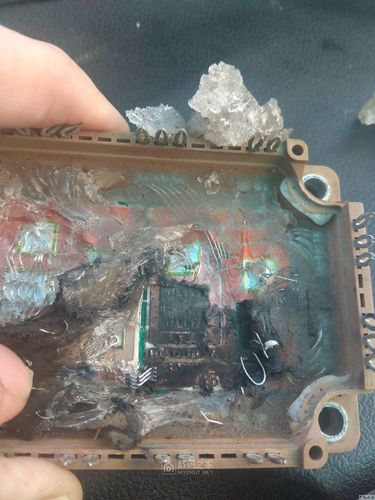

维修前必须切断电源，并在断电后等待电容完全放电（用万用表测量主滤波电容两端电压，确认低于10V），IGBT炸管时可能伴随电容爆裂、PCB板烧蚀等情况，需佩戴绝缘手套、护目镜等防护装备，初步观察炸管程度：若IGBT外壳开裂、引脚烧熔，需同时检查驱动电路、控制电路及供电系统。
拆解与损坏元件排查
IGBT模块检测
IGBT炸管后需用万用表二极管档检测其好坏：
- C-E极间：正常时正向压降约0.5-0.7V（类似二极管），反向无穷大；若短路或阻值异常，需更换。
- G-E极间：正常时正向压降约0.6V，反向无穷大；若短路，说明驱动电路可能存在故障。
周边元件检查
IGBT炸管常连带损坏以下元件，需逐一检测：
| 元件类型 | 检测方法 | 损坏后果 |
|--------------------|-----------------------------------------------------------------------------|---------------------------------------|
| 驱动电阻 | 用万用表测量阻值是否与标称值一致（常见为几欧至几十欧） | 阻值增大导致驱动不足，IGBT过热炸管 |
| 栅极电阻 | 检查是否开路或变值 | 驱动信号畸变，引发IGBT误触发 |
| 续流二极管 | 二极管档测正向导通、反向截止 | 反向漏电或短路导致IGBT过流 |
| 吸收电路（RC缓冲） | 检测电容是否鼓包、漏电，电阻是否烧毁 | 吸收失效导致IGBT过电压击穿 |
| 电流检测电阻 | 测量阻值是否精准（常见为毫欧级） | 阻值变化导致过流保护失效 |
| 驱动IC（如UC3825、TL494等） | 测量供电电压、输出信号是否正常 | 驱动信号异常引发IGBT误导通 |
供电与控制电路检查
- 主电源整流桥：用二极管档测正反向是否导通正常，避免短路导致后续元件再次损坏。
- 主滤波电容：检测是否鼓包、漏电，容量是否衰减（可用电容表测量）。
- 控制板供电：检查开关电源（如UC3842电路）输出电压是否稳定，反馈回路是否正常。

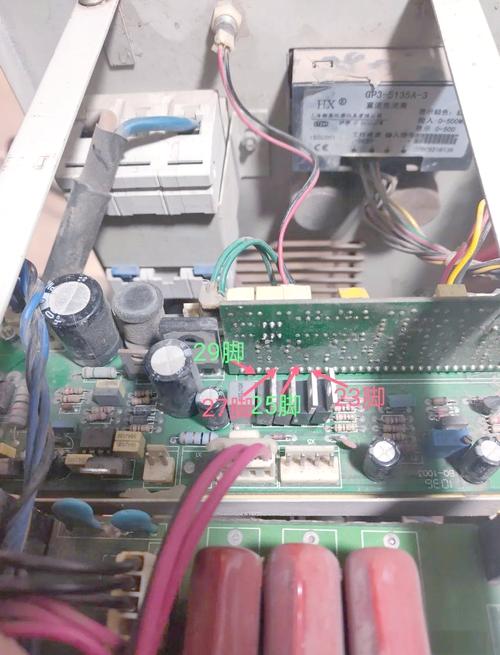

驱动电路重点排查
驱动电路是IGBT损坏的核心诱因之一，需重点检测：
- 驱动供电：驱动IC的供电电压（常见为15V左右）是否稳定，若偏低或波动大，需检查供电电路的滤波电容、稳压管（如15V稳压管是否击穿）。
- 驱动信号：用示波器观察驱动波形，需满足：
- 正常工作时为方波，上升/下降时间小于1μs；
- 高电平电压约12-15V，低电平约-5至-8V（负压防止误触发）；
- 无振荡、毛刺或电压不足现象。
- 隔离元件：若采用光耦隔离（如TLP250），需检测光耦输入输出是否线性导通，传输比是否正常。
更换元件与焊接注意事项
-
IGBT模块更换：
- 选择同型号或参数兼容的IGBT（注意耐压值、电流值、开关速度需匹配）；
- 焊接前需去除原模块散热硅脂，用酒精清洁PCB焊盘；
- 焊接时采用恒温烙铁（温度350℃±10℃）或热风枪，避免虚焊或过热损坏元件；
- 焊接后需重新涂抹导热硅脂，并确保IGBT与散热器紧密接触（扭矩按规格书要求，通常为25-35N·m）。
-
周边元件更换：
- 吸收电容、驱动电阻等关键元件需选用原规格或更高参数型号；
- 电流检测电阻（毫欧级）需用精密万用表校准阻值，避免误差过大导致保护失效。
通电前测试与逐步加压
- 电阻测量：断开主电源，用万用表测IGBT的C-E极电阻（正向应有一定阻值，反向无穷大），避免短路。
- 低压供电测试：先不接IGBT，给控制板单独供电（如24V），测量驱动IC输出端电压是否正常（高电平12-15V，低电平0V）。
- 模拟驱动信号测试：若驱动电路正常，可短接光耦输入端，观察驱动输出是否翻转。
- 逐步加压测试：
- 先接假负载（如灯泡）代替主回路，通电测量输出电压是否正常；
- 确认无异常后，接入IGBT模块，从低压开始逐步升高电压，观察电流、驱动波形是否稳定；
- 空载运行30分钟以上，检查IGBT温度（应低于60℃）及有无异响。
常见故障原因与预防措施
| 故障原因 | 预防措施 |
|---|---|
| 过流 | 检查电流检测回路、输出电缆是否短路；升级IGBT电流余量（至少1.5倍负载电流） |
| 过压 | 检查吸收电路是否完好；输入电网电压波动大时加装稳压器 |
| 过热 | 定期清理散热器风扇；确保环境温度低于40℃；IGBT与散热器之间涂抹足量导热硅脂 |
| 驱动异常 | 定期检查驱动电阻、电容是否老化；避免驱动电路受潮或积尘 |
| 频繁启停 | 避免短时间内频繁开关机，可在控制电路中加入软启动电路 |
相关问答FAQs
Q1：IGBT炸管后，只更换IGBT模块，其他元件未检测，通电后再次炸管，可能是什么原因？
A：可能原因包括：1）驱动电路未排查，如驱动电阻变值、光耦失效导致驱动不足；2）吸收电路（RC缓冲）损坏，无法抑制过电压；3）电流检测电阻异常，过流保护失效；4）主滤波电容容量衰减，导致供电电压波动，需彻底检测周边元件，确保驱动信号、吸收回路、保护电路正常后再通电。
Q2：维修后焊机空载正常，但负载时输出电压不稳，IGBT发热严重，如何解决？
A：此类故障通常与负载能力或驱动信号相关：1）检查输出电缆是否过长或截面积不足，导致压降过大；2）检测驱动波形在负载时是否出现畸变（如上升沿变缓），需更换驱动电阻或优化驱动电路；3）检查IGBT饱和压降是否过大（用示波器测量C-E极电压，正常工作时应低于2V），若过高可能是IGBT选型不当或驱动不足；4）检查散热器是否安装到位,或风扇转速不足导致散热不良。
