维修前准备与安全须知
安全第一！ 开关电源板内部存在高压，即使断电后，大滤波电容（C807）中仍储存有致命的高压电。

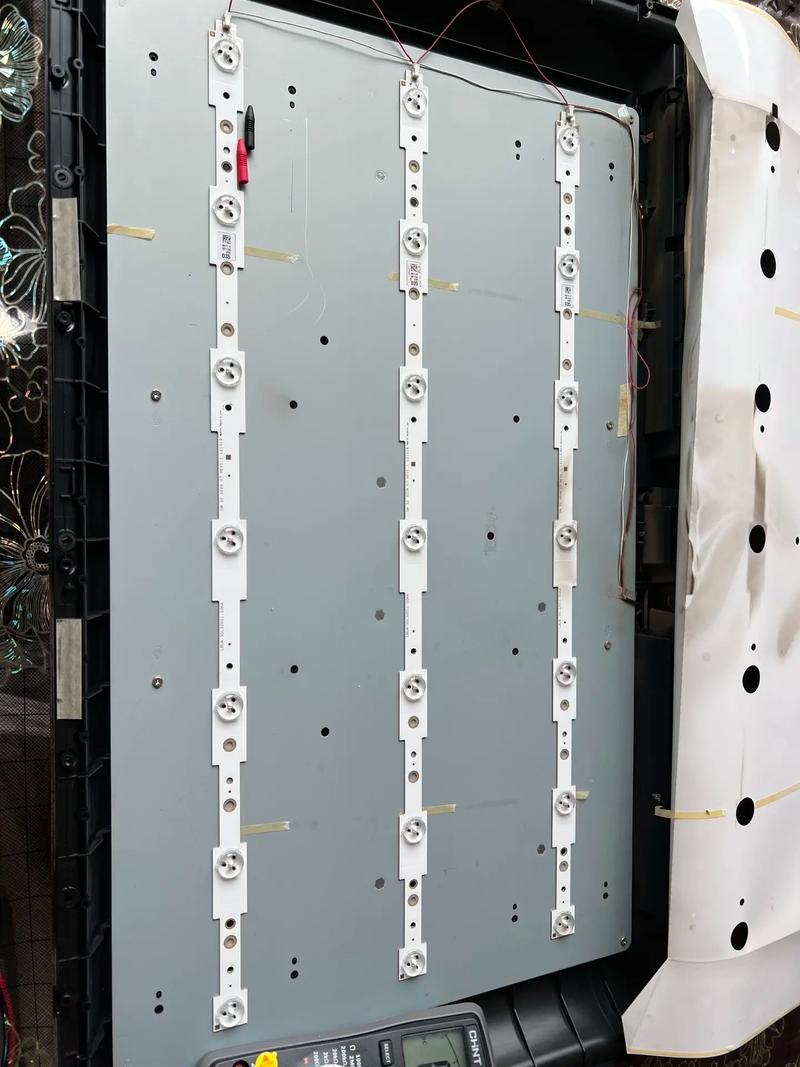

（图片来源网络，侵删）
- 必须使用隔离变压器：将电视电源通过隔离变压器接入市电，这样可以防止因电源板火线与零线接反而导致示波器等设备外壳带电，保障人身安全。
- 充分放电：在维修前，务必用一个大功率电阻（如1K/5W）对主滤波电容C807的两端进行放电。
- 使用隔离探头：如果需要用示波器测量开关波形，请务必使用高压差分探头，普通示波器探头严禁直接接触热地部分。
- 保持清洁：维修前清理一下板子上的灰尘，有助于观察和测量。
电源板型号与关键元件识别
- 常见型号：G5DA, G5DA-01, G5DA-02 等，它们的核心方案基本一致，可以直接参考。
- 关键元件位置：
- 主滤波电容：通常为400V/220uF或更高耐压的电解电容，标记为 C807。
- PFC（功率因数校正）电路：以 IC801 (NCP1394) 为核心，包含升压电感L801、MOS管Q801等。
- 主电源PWM控制器：以 IC802 (NCP1397AD 或 NCP1397AM) 为核心，驱动主变压器T802。
- 主电源开关管：在变压器T802初级侧，通常为两个MOS管（上下管），型号可能是 K2645 或 K2844 等。
- 副电源+5VSB待机电路：由一个小型变压器T801和相关的IC（如 IC803 (TNY274GN) 或类似）组成。
- 光耦：用于稳压和反馈，主要有两个，一个用于PFC反馈（IC801A），一个用于主电源反馈（IC802A）。
- 保险丝：位于电源板输入端，通常为 F801。
常见故障现象与维修思路
故障现象一：完全无反应，指示灯不亮
可能原因：
- 保险丝F801熔断。
- 副电源（+5VSB）电路故障。
- 市电输入回路（如压敏电阻、浪涌抑制器）短路。
维修步骤：
- 目测检查：观察保险丝F801是否发黑或熔断，如果熔断，切勿直接更换，必须先查明短路原因。
- 测量输入端电阻：
- 用万用表二极管档或电阻档,测量电源板交流输入插头两端的电阻。
- 正常情况：应有几十到几百千欧的阻值（压敏电阻和NTC热敏电阻的并联值）。
- 阻值很小或为0：说明输入回路存在短路，常见故障点是：
- 压敏电阻（RV801）击穿短路。
- NTC热敏电阻（TH801）短路（较少见）。
- 桥式整流堆（DB801）击穿短路。
- 主滤波电容C807 击穿短路。
- 更换损坏元件：找到并更换短路的元件后，再更换新的同规格保险丝。
- 测量副电源输出：
- 如果保险丝完好,但指示灯不亮，问题很可能在副电源。
- 通电（在隔离变压器下）测量副电源的输出端，通常会有一个标记为 +5VSB 或 +5V 的测试点。
- +5VSB正常：说明问题在主板或面板的供电/系统控制部分。
- +5VSB无输出：故障在副电源电路，重点检查：
- 副电源变压器T801初级和次级是否开路。
- 副电源IC（如TNY274GN）是否损坏。
- 副电源输出端的整流二极管（如D810）或滤波电容（如C815）是否短路。
故障现象二：指示灯亮，但屏幕不亮，无图像无声音
可能原因：
- 主电源未启动或保护电路动作。
- 主电源PFC电路工作异常。
- 主电源的+24V、+12V等电压无输出。
维修步骤：

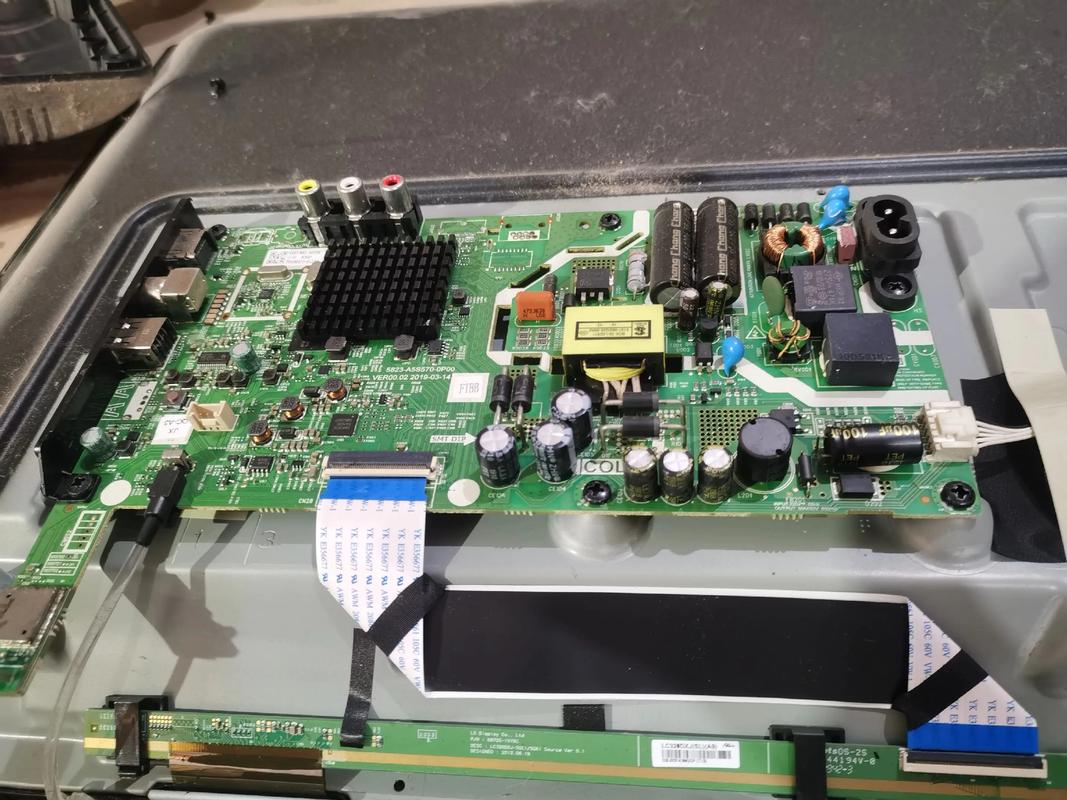

（图片来源网络，侵删）
- 测量主电源输出电压：
- 这是最关键的一步,找到电源板上标记为 +24V、+12V、+5V (主电源输出) 的测试点。
- +24V和+12V均无输出：说明主电源没有工作，重点检查主电源启动和振荡电路。
- +24V或+12V电压偏低且不稳定：说明进入了保护状态（过压、过流保护）。
- 检查PFC电路：
- 测量主滤波电容C807两端的电压。
- 正常电压：在待机状态下约为300V，开机后应上升到约380V-400V。
- 电压始终为300V：说明PFC电路未工作，PFC电路不工作，主电源通常也无法正常输出电压。
- 检修PFC：检查PFC控制器IC801（NCP1394）及其外围电路，特别是启动电阻、供电脚电压、驱动信号输出脚（通常为6、7脚）是否有PWM波形，检查升压电感L801、MOS管Q801、二极管D802是否损坏。
- 检查主电源振荡与驱动：
- 如果PFC电压正常（约400V），但主电源无输出，问题在主电源部分。
- 检查主电源控制器IC802（NCP1397）的供电脚（VCC）电压是否正常（通常由副电源或一个辅助绕组提供，如12-18V）。
- 检查IC802的使能/保护脚（如EN/UV脚）电压是否被拉低。
- 用示波器（隔离探头！）测量主电源开关管Q802、Q803的G极，看是否有正常的驱动方波输出，如果没有，检查IC802及其外围元件。
- 检查保护电路：
- 如果电压输出偏低且不稳定,很可能是保护电路启动。
- 过压保护：通常是检测+24V或+12V电压过高，可以暂时断开对应的取样电阻或光耦（如IC802A）的输出端，看电压是否能恢复正常（此操作风险高，需谨慎）。
- 过流保护：通常是检测主电源开关管的电流，检查电流取样电阻（通常在开关源极S极，小阻值电阻）是否阻值变大或开路。
故障现象三：屏幕闪烁、有图像声音但图像不稳
可能原因：
- 电源输出电压纹波过大。
- 某路供电电压偏低或不稳定。
- 负载（主板、背光板）存在轻微短路，导致电源带载能力下降。
维修步骤：
- 测量各路输出电压的稳定性：用万用表直流电压档监测+24V、+12V等电压，在屏幕闪烁时看电压是否跳动。
- 检查滤波电容：重点检查+24V和+12V输出端的滤波电容（如C821, C822等），看是否鼓包、失容，这是导致电压不稳的常见原因。

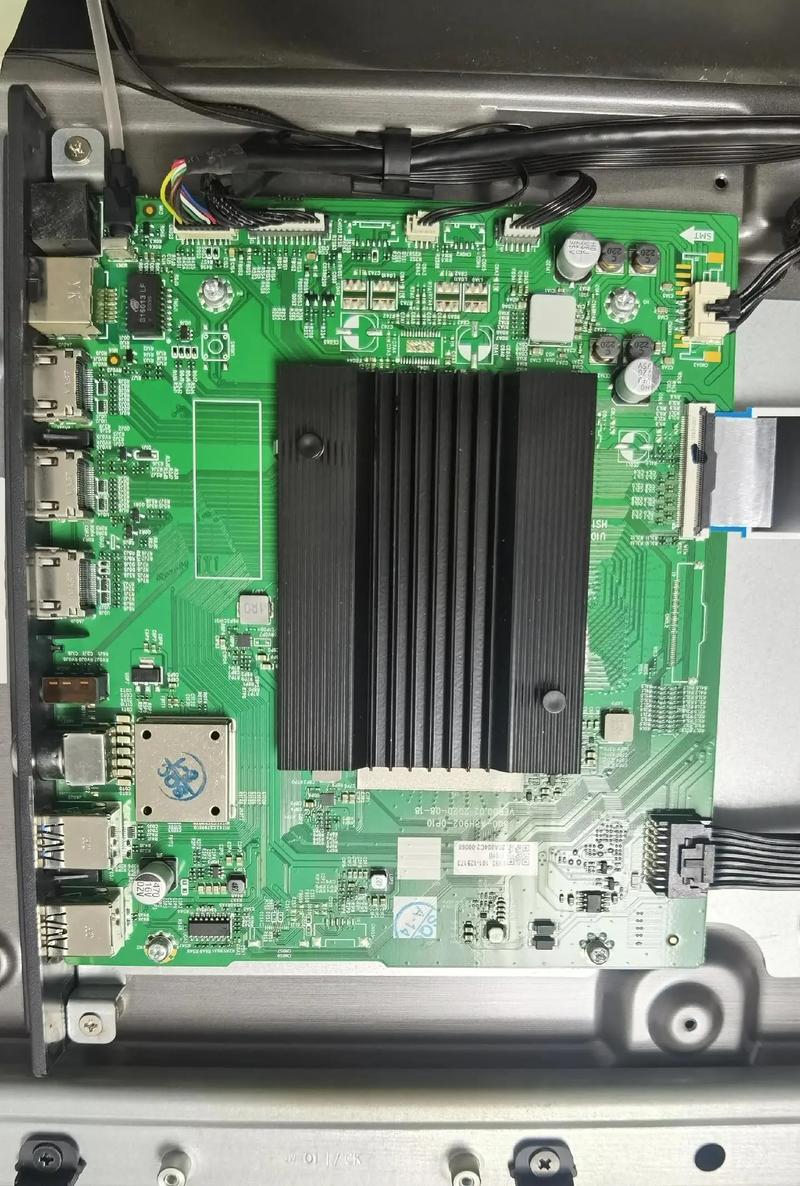

- 检查负载：如果电压不稳，但断开负载（如拔掉连接到主板的排线）后电压恢复正常，则说明问题在主板或背光板。
总结与关键测试点速查表
| 故障现象 | 优先检查项目 |
|---|---|
| 保险丝熔断 | 压敏电阻RV801、桥堆DB801 |
