无刷电机的维修视频教程是电子爱好者和维修技术人员学习电机故障诊断与排除的重要资源,通过系统化的视频演示，可以直观了解无刷电机的结构原理、常见故障现象及维修流程，以下从维修前的准备工作、核心故障排查步骤、关键部件维修技巧、安全注意事项及视频学习要点等方面展开详细说明。
维修前的准备工作
在开始维修前,需确保工具和配件齐全，避免中途延误，基础工具包括万用表（具备电阻、电压、通断测试功能）、螺丝刀套装（含内六角、十字一字）、电烙铁（建议选用恒温烙铁，功率30-50W）、热风枪（用于拆卸电机端子）、扳手、绝缘胶带、清洗剂（如酒精或专用电子清洁剂）等，配件方面，需备有同型号的无刷电机（或备用定子/转子）、霍尔传感器、轴承、绕组线（若需重绕）、端子排及绝缘套管等，还需准备防护装备，如防静电手环（避免静电损坏电子元件）、护目镜（防止碎片飞溅）和绝缘手套。

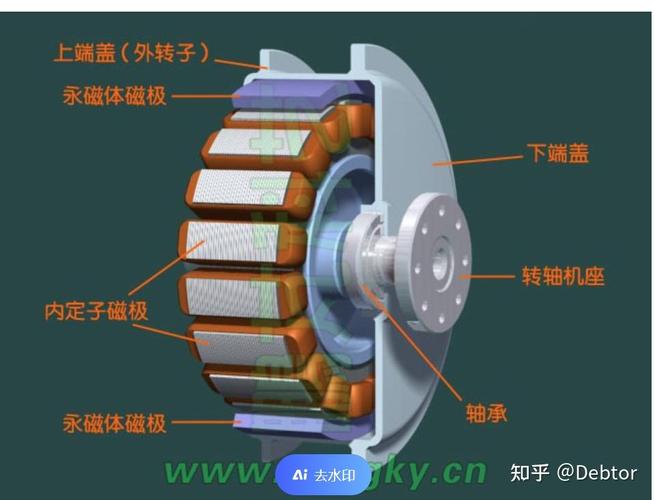

视频教程中通常会强调“安全第一”，因此维修前务必断开电机与电源的连接，确认电容已放电（特别是大容量电机），并在干燥、整洁的环境下操作，避免金属粉尘或水分导致短路，建议通过视频熟悉目标电机的结构示意图，区分定子、转子、霍尔传感器、驱动板等核心部件的位置，为后续故障定位奠定基础。
核心故障排查步骤
无刷电机的常见故障包括不启动、异响、转速异常、过热等，视频教程会通过“逐步排除法”引导排查，具体流程如下：
外观检查与初步测试
首先观察电机外壳是否有破损、变形或烧焦痕迹，检查输出轴是否卡死（手动转动转子，若阻力过大可能是轴承损坏或转子扫膛），接着使用万用表测量电机引线间的电阻：三相绕组阻值应平衡（误差≤5%），若某相阻值无穷大或远低于其他相，说明绕组断路或短路；若阻值为零，则可能存在匝间短路，视频演示中会对比正常电机与故障电机的阻值数据表，帮助快速判断：
| 故障类型 | 正常阻值特征 | 故障阻值特征 |
|---|---|---|
| 绕组断路 | 三相阻值相等（如0.5Ω±0.05Ω） | 某相阻值无穷大 |
| 绕组短路 | 三相阻值平衡 | 某相阻值显著偏低或为零 |
| 霍尔传感器故障 | 霍尔输出电压随转子转动变化 | 某霍尔无输出或输出电压异常 |
初步通电测试时,需短接驱动板与电机的霍尔信号线（部分视频会演示“跳线法”），若电机能正常启动，说明故障可能在霍尔传感器或信号线路；若仍不启动，则需重点检查驱动板或绕组。
霍尔传感器检测
霍尔传感器是无刷电机的“眼睛”，用于检测转子位置，其故障会导致电机缺相或无法换向，视频教程会演示用万用表电压档测量霍尔输出信号：给霍尔传感器提供5V电源（部分电机为3.3V），缓慢转动转子，观察霍尔输出端（通常为SIGNAL或OUT）的电压变化（正常应在0V-供电电压间跳变），若某霍尔始终无电压变化，可能是传感器损坏；若电压波动异常，需检查信号线路是否虚焊或断路，维修时，需使用热风枪小心拆卸旧霍尔（避免损坏定子绕组），清理焊盘后焊接新霍尔，注意霍尔型号（如3144、A3144）和安装方向（有标记面需朝向转子磁钢），焊接后需再次测试信号输出。
驱动板检测
驱动板（含MOS管、驱动芯片等）是无刷电机的“大脑”，故障表现为MOS管击穿、驱动芯片烧毁等，视频会演示用万用表二极管档测试MOS管：拆下驱动板后，测量D-S极间的二极管特性，正常情况下，N沟道MOS管的D-S极应存在正向压降（约0.4-0.7V），反向截止；若短路或正反向均导通，说明MOS管损坏，检查驱动芯片（如IR2103、MC33035）的供电电压（通常为12V-24V）及输出信号，若无输出，需更换芯片，维修驱动板时，需注意静电防护，避免更换元件时损坏周边电路。

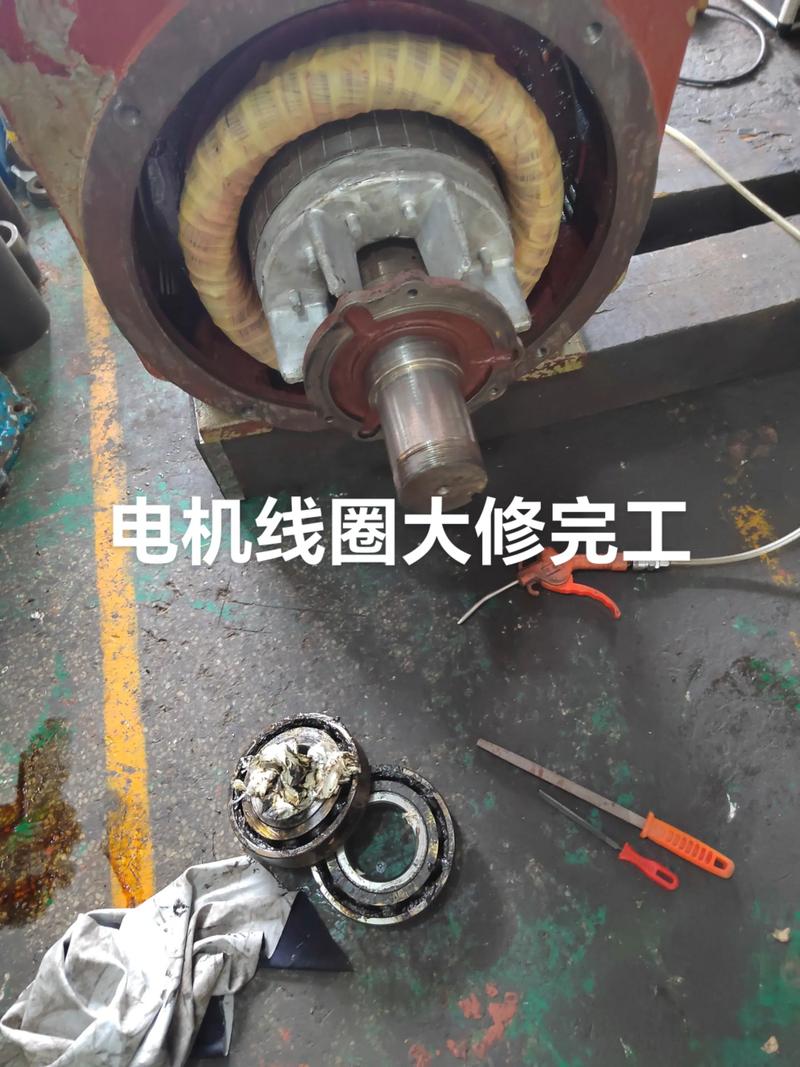

绕组维修技巧
若绕组出现断路或短路,需进行重绕，视频教程会演示定子绕组的拆卸步骤：先拆出定子，用记号笔记录绕组绕向、匝数及节距（或通过拆解旧线圈计数），然后用电烙铁或热风枪融化绕组端部的绝缘漆，小心取出旧铜线，绕线时，需使用与原线径相同的漆包线（如直径0.5mm的铜线），按照记录的节距和匝数在绕线机上均匀缠绕，注意层间绝缘（使用聚酯薄膜青壳纸），绕组端部需用扎带固定，避免松动，对绕组进行浸漆处理（使用绝缘漆，提高绝缘强度和散热性），烘干后测试三相阻值及绝缘电阻（应≥10MΩ）。
关键部件维修技巧
轴承更换
轴承异响是电机常见故障,视频会演示轴承拆卸工具的使用（如轴承拉马），或用铜棒轻敲轴承内圈拆卸，安装新轴承时，需将轴承加热至80-100℃（用热风枪或热水浸泡），然后套入转子轴，避免直接敲打导致轴承变形，更换后，手动转动转子，检查是否灵活无卡滞。
转子维修
转子磁钢若脱落或碎裂,需使用专用胶（如环氧树脂胶）重新粘接，注意磁钢极性（N/S极交替排列），避免吸反，若磁钢表面有划伤，可用细砂纸打磨平整，影响不大时可继续使用。
安全注意事项
维修视频会反复强调安全规范：操作时务必断电，避免触电风险；焊接霍尔或驱动板时，温度控制在350℃以内，避免烫伤定子或周边元件；处理绕组时，需佩戴手套，防止铜线划伤；测试电机时，需固定转子，防止高速转动造成伤害，维修后的电机需进行空载运行测试，观察电流、转速是否正常，确认无异响、过热后方可投入使用。
视频学习要点
观看无刷电机维修视频时,需重点关注“故障现象-原因分析-维修操作”的逻辑链条，例如视频会先展示“电机启动后抖动”的现象，然后通过检测霍尔信号发现某相无输出，最终定位到霍尔损坏并演示焊接过程，建议学习者暂停视频，跟随操作实践，并记录关键数据（如绕组匝数、MOS管型号），便于后续维修参考，注意区分不同类型无刷电机（如无刷直流电机BLDC、无刷同步电机）的结构差异，避免维修方法混淆。
相关问答FAQs
Q1：无刷电机通电后无反应，但电源正常，如何排查？
A：首先检查电机引线与驱动板的连接是否牢固，有无松动或虚焊；然后用万用表测量三相绕组阻值，若某相阻值无穷大，说明绕组断路，需重绕；若阻值正常，再检测霍尔传感器输出信号，若无信号变化，可能是霍尔损坏或信号线路故障；最后检查驱动板MOS管是否击穿，可测量D-S极电阻判断。
Q2：维修后的无刷电机转速不稳，时快时慢，是什么原因？
A：可能原因有三：一是霍尔传感器安装方向错误或信号受干扰，需重新焊接霍尔并检查信号线屏蔽；二是驱动板驱动芯片输出异常，导致换相不畅，可用示波器观察驱动芯片输出波形；三是三相绕组匝数不均或阻值不平衡，需重新测量绕组阻值并调整绕组匝数，转子磁钢退磁也可能导致转速不稳，可更换磁钢测试。
