单相正弦波逆变器的维修是一个需要专业知识与细致操作的过程,其核心在于通过系统性的故障排查与精准的部件修复，恢复设备将直流电转换为高质量交流电的能力，维修工作通常遵循“安全第一、由简到繁、分段检测”的原则，需首先切断输入电源并确认高压电容已放电，避免触电风险。
故障现象与初步排查
逆变器故障表现多样,常见包括无输出、输出电压异常（过高或过低）、输出波形畸变、过热保护频繁启动等，维修时需结合用户描述与实际测量进行初步判断，若设备完全无输出，应首先检查输入端电压是否正常、保险丝是否熔断；若输出电压波动大，则可能涉及反馈电路或功率器件问题，观察设备指示灯状态也能提供线索，如过载指示灯亮起可能意味着负载超出额定功率。

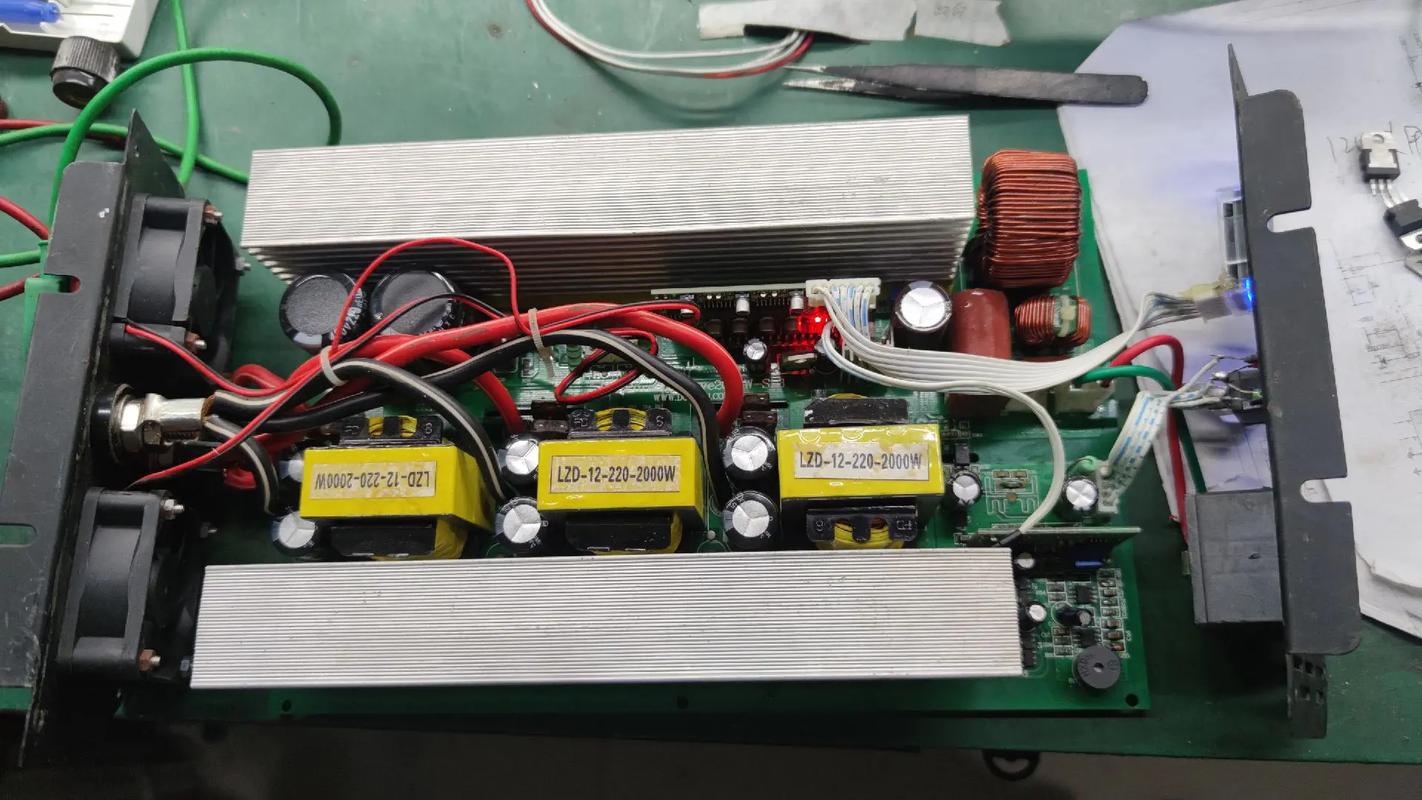

核心部件检测与维修
功率变换单元
功率变换单元是逆变器的核心,通常由IGBT模块或MOSFET管组成，负责直流电的斩波与逆变，维修时需使用万用表或示波器检测器件的通断及驱动信号，若发现IGBT击穿（短路或开路），需更换同型号规格器件，并检查驱动电路是否异常，避免再次损坏，驱动电路常见故障包括驱动电阻烧毁、光耦失效或PWM芯片输出异常，需逐一排查并更换损坏元件。
控制电路
控制电路负责生成SPWM（正弦脉宽调制）信号并实现保护功能，主要由MCU、PWM发生器、反馈采样电路等组成，若输出波形畸变（非纯正弦波），需重点检测PWM芯片的基准电压、反馈信号的幅值与相位是否正常，若反馈电阻阻值漂移，会导致输出电压偏离额定值；若晶振损坏，则可能产生频率不稳定的波形，需检查MCU的供电电压（通常为5V或3.3V）及复位电路是否正常工作。

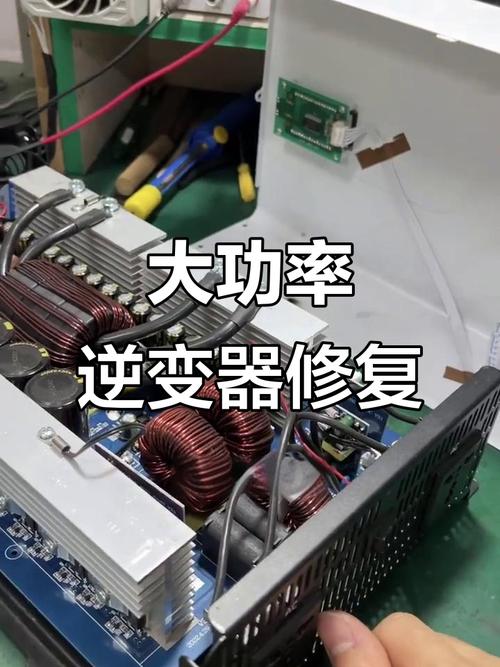

滤波与输出电路
输出滤波电路由电感、电容组成，用于滤除高频谐波，保证波形平滑，若输出波形含毛刺或高频干扰，可能是滤波电容失效（容量下降）或电感匝间短路，可通过测量电容容值或电感感值判断好坏，输出端还需检查继电器或接触器是否吸合正常，其触点氧化或粘连也会导致输出中断或电压异常。
辅助供电与保护电路
辅助电源为控制电路提供稳定工作电压,常见为AC-DC开关电源，若辅助电源无输出，会导致整个控制电路瘫痪，需检测开关管、变压器及整流桥是否损坏，保护电路包括过压、过流、过热保护等，若频繁误触发，需检查保护阈值设定是否合理，相关传感器（如电流互感器、热敏电阻）是否正常。
常见故障维修案例与参数参考
| 故障现象 | 可能原因 | 检测方法 | 维修措施 |
|---|---|---|---|
| 无输出，指示灯不亮 | 输入保险丝熔断 | 万用表测保险通断 | 更换同规格保险丝 |
| 输出电压偏低 | 蓄电池电压不足 | 测输入端直流电压 | 充电或更换蓄电池 |
| 波形畸变为方波 | PWM芯片损坏或反馈电路故障 | 示波器测PWM输出波形 | 更换PWM芯片或检修反馈回路 |
| 过热保护频繁启动 | 散热器积尘或风扇停转 | 目视检查风扇，测温度传感器 | 清理散热器或更换风扇 |
维修后的测试与调试
故障修复后,需进行空载测试、带载测试及波形测试，空载测试重点检查输出电压、频率是否稳定；带载测试需逐步增加负载至额定值，观察设备是否过热或保护；波形测试则需通过示波器验证THD（总谐波失真）是否低于3%（优质逆变器标准），若参数异常，需通过调整反馈电位器或软件参数进行校准。
注意事项
- 静电防护：维修CMOS芯片时需佩戴防静电手环，避免静电击穿。
- 散热处理：功率器件更换后需涂抹导热硅脂，并确保散热器安装牢固。
- 参数匹配：更换元件时需确认电压、电流、频率等参数与原器件一致，避免兼容性问题。
相关问答FAQs
Q1：逆变器输出电压时高时低，是什么原因？
A：可能原因包括：①输入蓄电池电压不稳定（如接触不良或电量不足）；②反馈采样电路故障（如分压电阻阻值变化）；③电压基准源（如TL431）性能漂移，需逐一检测输入电压、反馈信号及基准电压，更换损坏元件。
Q2：逆变器开机后立即报警保护，但空载时正常，如何处理？
A：带载报警通常由过流或短路引起，需检查：①负载是否超出额定功率；②输出线路是否短路（如接线端子松动或绝缘破损）；③电流检测电路（如霍尔传感器）是否误报，可断开负载后逐步排查，重点检查功率器件及驱动电路是否异常。
