推挽开关电源是一种常见的DC-DC变换电路，其核心通过两只功率开关管（通常为MOSFET或IGBT）以推挽方式工作，将输入直流电压转换为高频交流电压，再经变压器隔离变压、整流滤波后输出稳定的直流电压，该拓扑结构具有效率高、功率密度大、变压器利用率高等优点，广泛应用于中低功率电源领域（如50W-500W），以下从工作原理、关键波形分析、常见故障维修及注意事项三方面展开详细说明。
推挽开关电源工作原理
推挽开关电源的基本结构包括输入滤波电路、推挽逆变电路、高频变压器、整流滤波电路、控制反馈电路及驱动电路，其核心工作流程如下：

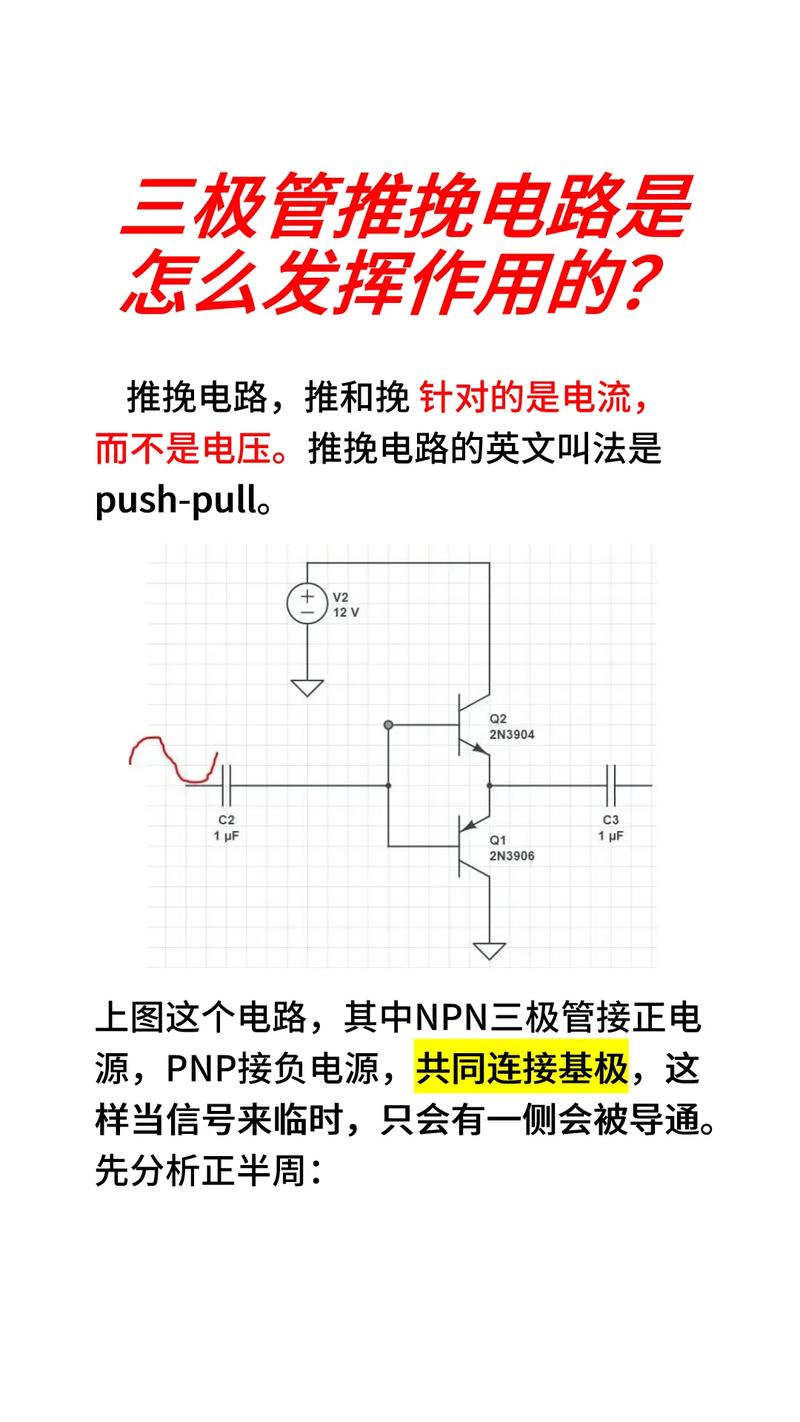

电路拓扑与工作模式

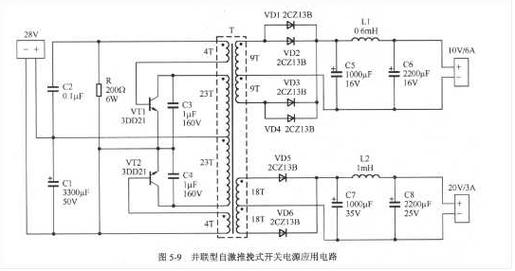

推挽电路由两只开关管（VT1、VT2）、变压器初级绕组（N1、N2）及续流二极管（VD1、VD2）等组成，变压器初级具有中心抽头，连接输入电源Vin，两个初级绕组匝数相等（N1=N2），次级绕组（N3）经整流滤波后输出，控制电路通过驱动信号使VT1和VT2交替导通，导通占空比通常小于50%（避免直通短路），工作频率一般为20kHz-200kHz。
工作过程分析
以单周期为例，分四个阶段说明：
-
阶段1：VT1导通，VT2截止
驱动信号使VT1导通，VT2截止，电流从Vin正极→变压器中心抽头→初级绕组N1→VT1→Vin负极，形成回路，N1产生感应电动势（上正下负），根据变压器变比n=N3/N1，次级绕组N3感应电动势（上正下负），使整流二极管VD1导通，VD2截止，电流经N3→VD1→输出滤波电感L→输出滤波电容C→负载RL，向负载供电，同时电感L储能。

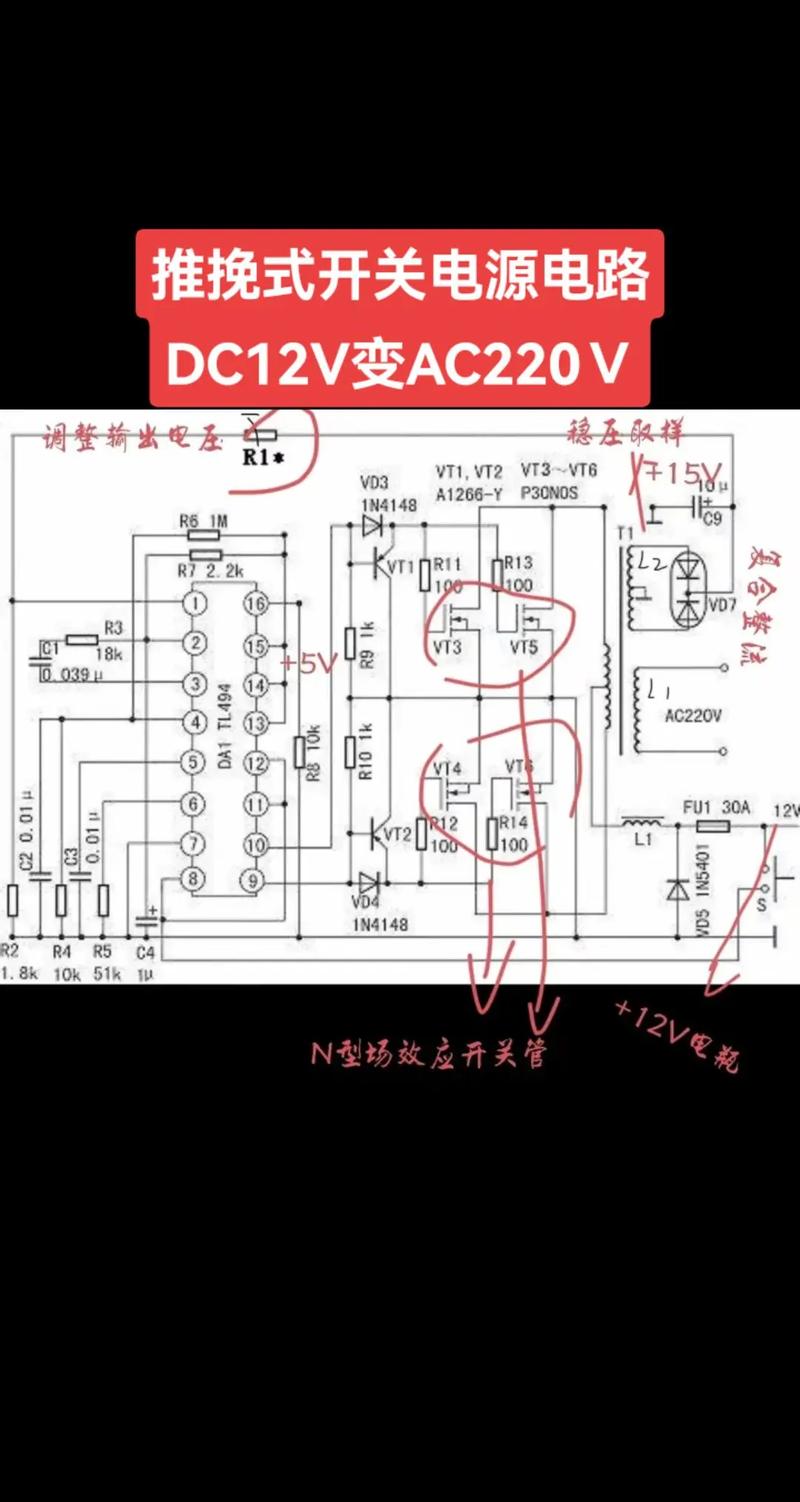

（图片来源网络，侵删） -
阶段2：VT1截止，VT2导通
驱动信号使VT1截止，VT2导通，电流路径变为Vin正极→中心抽头→N2→VT2→Vin负极，N2产生感应电动势（上正下负），次级N3感应电动势反向（下正上负），VD1截止，VD2导通，电感L通过VD2续流，继续向负载供电，同时释放储能。 -
阶段3：双管截止阶段
在实际控制中，为防止VT1和VT2同时导通导致电源直通短路，驱动信号需设置死区时间（Dead Time，通常为100ns-500ns），在此期间，VT1和VT2均截止，变压器初级绕组通过漏感或分布电容产生振荡，次级电感L通过VD1或VD2续流，维持输出电压稳定。 -
阶段4：周期循环
VT1和VT2在驱动信号控制下交替导通，通过高频开关动作实现能量传输，经整流滤波后输出直流电压，输出电压通过反馈电路（如光耦+TL431）采样，与基准电压比较后生成误差信号，调整驱动信号的占空比，实现输出电压的闭环稳定控制。
关键参数与波形
| 参数 | 说明 | 典型波形特征 |
|---|---|---|
| 开关管驱动电压 | MOSFET驱动电压通常为10-15V，需满足Vgs(th)要求（一般2-4V） | 方波，上升/下降时间＜100ns，占空比＜50% |
| 变压器初级电流 | 包含磁化电流和负载电流，磁化电流与导通时间成正比 | 三角波（磁化电流）+ 方波（负载电流），双管交替导通时电流反向 |
| 次级整流电压 | 经变压器变压后的高频交流电压，幅值为Vin×N3/N1 | 方波，频率与开关频率相同，VD1、VD2交替导通 |
| 输出纹波电压 | 由开关频率和滤波参数决定，一般＜输出电压的1% | 频率为开关频率2倍（因推挽电路正负半周对称），幅值随滤波电感/电容增大而减小 |
推挽开关电源常见故障维修
推挽开关电源的故障主要集中在功率变换、控制反馈及驱动电路，维修需遵循“先断电测静态，再通电动态测”的原则，重点排查短路、过压、过流等保护性故障。
开机无输出，保险管熔断
故障原因：输入回路存在短路或功率管击穿。
维修步骤：
- 断电后用万用表二极管档测输入整流桥（如GBU系列）、滤波电容（C1）是否短路，正常时C1两端阻值应大于10kΩ。
- 测量开关管VT1、VT2的D-S极（或C-E极）是否击穿，若阻值接近0Ω，需更换开关管并检查驱动电路是否导致直通（如驱动信号死区时间不足）。
- 检查变压器初级绕组是否匝间短路，可用万用表测初级绕组电阻（通常零点几欧到几欧），若异常或与次级绕组阻比不符合变比，需更换变压器。
输出电压偏低（或为0V）
故障原因：反馈回路异常、负载过重或开关管未工作。
维修步骤：
- 静态测反馈电路：断开负载，测输出电压是否恢复正常，若恢复正常，检查负载是否短路（如输出电容漏电、后级电路故障）；若仍偏低，测光耦（如PC817）发光二极管侧电压（正常1-2V）和接收三极管侧电压（正常0.3-0.8V），若光耦无电压传输，检查TL431基准电压（2.5V）是否正常。
- 动态测驱动信号：用示波器测开关管VT1、VT2的G极（或B极）驱动波形，若无波形或波形异常（如占空比过大、死区时间为0），检查控制芯片（如UC3825、TL494）供电、振荡电路（Rt/Ct参数）及输出驱动脚是否正常。
- 测变压器次级整流电路：检查整流二极管（如肖特基二极管MUR460）是否开路或正向压降过大（正常＜0.5V），滤波电容是否失效（容值减小或ESR增大）。
输出电压纹波过大
故障原因：滤波电路参数不足、高频干扰或变压器漏感大。
维修步骤：
- 测输出滤波电感L的直流电阻（0.1Ω），若过大或饱和，需更换；检查滤波电容C容值是否减小（可用电容表测），或更换为低ESR电容（如固态电容）。
- 用示波器测开关管D极电压波形，若存在明显振荡（因漏感引起），可在变压器初级并联RC缓冲电路（如100Ω/0.1F）抑制电压尖峰。
- 检查接地是否良好，避免接地阻抗导致纹波耦合；若布局不合理，可优化PCB Layout，缩短大电流环路。
电源工作异响或过热
故障原因：变压器磁芯饱和、开关管损耗大或散热不良。
维修步骤：
- 变压器磁芯检查：若磁芯饱和，会导致初级电流急剧增大，引发异响和过热，需检查输入电压是否过高、占空比是否过大（超过50%），或变压器初级匝数过少（可通过增加匝数、选用更大磁芯解决）。
- 开关管散热：测开关管管壳温度（正常＜80℃），若过热，检查开关管是否选型不足（如电流/电压余量不够），或散热片面积不足、风扇故障。
- 驱动电路优化：若驱动信号上升/下降时间过长（＞1μs），会增加开关管损耗，需更换驱动芯片（如推挽驱动IR2110）或降低驱动电阻值。
维修注意事项
- 安全防护：推挽电源输入端可能存在高压滤波电容（如400V/100μF），断电后需用电阻放电，避免触电；维修时勿带电操作，防止短路扩大故障。
- 元件代换：开关管需选用相同耐压（如耐压＞1.5倍Vin）、电流（＞2倍最大负载电流）的型号；整流二极管需选用快恢复或肖特基二极管，满足频率和电流要求。
- 调试技巧：若更换控制芯片或变压器，需先空载调试，测输出电压是否稳定，再接入负载；调整占空比时，需确保死区时间足够（通常占空比≤45%），避免直通。
相关问答FAQs
Q1：推挽开关电源与反激式开关电源的主要区别是什么？
A：推挽电源采用双开关管交替导通，变压器磁芯双向磁化，利用率高，适合中低功率（50-500W）；反激电源采用单开关管，变压器磁芯单向磁化，需储能，适合小功率（＜100W），推挽电源输出纹波小、效率高，但需解决变压器偏磁问题；反激电路简单，但负载调整率较差，易产生音频噪声。
Q2：推挽开关电源的变压器偏磁故障如何判断和解决？
A：偏磁会导致变压器初级电流不对称，磁芯饱和引发电流激增、开关管过热，判断方法：测两初级绕组电流（可用电流探头），若差异＞10%，或开关管波形出现尖峰，则为偏磁，解决措施：①增加初级绕组平衡电阻（如0.1Ω/5W），强制电流均衡；②选用磁滞回线窄的磁芯（如铁氧体）；③控制电路增加电流反馈，实现逐周期限流；④确保驱动信号死区时间足够,避免两管同时导通。
