LED驱动板是LED灯具的核心部件,负责将交流电转换为稳定的直流电以驱动LED灯珠正常工作，当驱动板出现故障时，可能会导致LED灯不亮、闪烁、亮度异常或损坏灯珠等问题，以下是详细的LED驱动板维修方法，涵盖故障判断、检测步骤、常见故障处理及维修注意事项，帮助快速定位并解决问题。

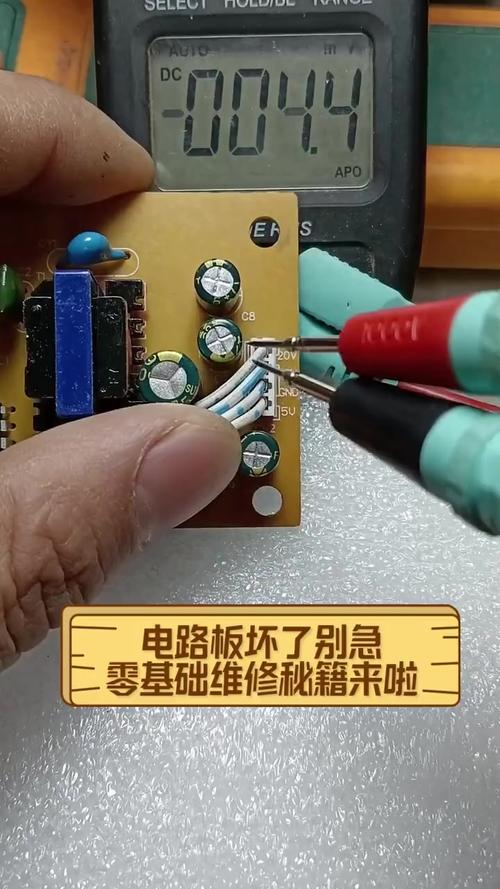

（图片来源网络，侵删）
维修前的准备工作
- 安全防护：断开驱动板电源，等待电容完全放电（可用万用表测量确认），避免触电或元件损坏，佩戴防静电手环，防止静电敏感元件（如IC、MOS管）被击穿。
- 工具准备：万用表（含电压、电阻、二极管档）、示波器（可选，用于检测波形）、电烙铁、吸锡器、焊锡、酒精、棉签、放大镜（观察元件虚焊或损坏）。
- 资料准备：若驱动板有型号，查找对应 datasheet 或电路图，了解关键元件（如PWM控制器、MOS管、变压器）参数及工作原理。
故障判断与初步检测
外观检查
首先观察驱动板是否有明显损坏：
- 烧焦痕迹：检查电阻、电容、IC表面是否有发黑、裂纹或烧焦味，重点排查大功率元件（如MOS管、整流桥）。
- 电容异常：电解电容是否鼓包、漏液或顶部防爆阀凸起，这是常见故障点。
- 虚焊/脱焊：用放大镜查看元件引脚是否有裂纹或焊锡脱落，特别是变压器、功率电感等振动易松动部件。
- 铜箔断裂：检查电路板走线是否有腐蚀、断裂或短路痕迹。
通电检测（需谨慎）
若外观无明显异常,可通电初步判断故障范围，但需串联限流灯泡（220V/100W白炽灯）防止短路扩大故障：
- 无输出：若驱动板无直流电压输出，可能是输入电路或PWM控制电路故障。
- 输出电压异常：如输出电压过高或过低，反馈电路或稳压元件可能损坏。
- 异响/发热：通电后听到“滋滋”声或元件迅速发热，立即断电，检查变压器短路或MOS管击穿。
分模块检测与维修
LED驱动板通常由输入整流滤波、PFC（功率因数校正，部分驱动板含）、PWM控制、功率输出及反馈保护电路组成，需逐一排查。
输入整流滤波电路
- 元件检测：
- 用万用表二极管档测整流桥（4个二极管），正向压降约0.5-0.7V，反向电阻应无穷大，若短路或开路需更换。
- 测量输入滤波电容（通常为400V以上耐压），若容量下降（正常值需接近标称值）或漏电，需更换同规格电容。
- 故障现象：若此部分损坏，可能导致保险丝熔断（需先检查是否因后级短路导致）。
PFC电路（仅含PFC的驱动板）
- 关键元件：PFC控制器（如L6562）、MOS管、升压电感、PFC电容。
- 检测方法：
- 测PFC MOS管D-S极是否短路，若短路需检查控制器及驱动电阻。
- 测PFC输出电压（正常为380V左右），若过低，可能是电感损坏或控制器故障。
PWM控制与功率输出电路
- PWM控制器：如OB2268、LD7552等型号，测供电脚（如VCC）电压是否正常（通常12-18V），若无电压，检查供电电阻或稳压二极管。
- MOS管检测：用万用表二极管档测G-S、G-D、D-S极，若短路需更换，并检查驱动电阻是否烧毁。
- 变压器检测：测初级、次级绕组电阻，若无穷大或异常低，说明绕组开路或短路。
- 输出整流二极管：测肖特基二极管（如SB560）是否正向导通、反向截止，若损坏会导致无输出或电压异常。
反馈与保护电路
- 光耦检测：反馈电路核心元件，测初级侧（1-2脚）与次级侧（3-4脚）是否绝缘，若光耦失效会导致输出电压失控。
- 稳压IC：如TL431，测R极电压（正常为2.5V参考电压），若异常，检查外围电阻是否变值。
- 过压/过流保护：若驱动板频繁保护，需检测取样电阻（如电流检测小阻值电阻）是否开路或变值。
常见故障维修案例
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| LED灯完全不亮 | 保险丝熔断、整流桥短路 | 更换保险丝（需先排除后级短路），更换整流桥 |
| 输出电压偏低（如100V） | 输出滤波电容失效、反馈电阻变值 | 更换电解电容，检测光耦及TL431，校准反馈电阻 |
| 驱动板异响发热 | 变压器匝间短路、MOS管击穿 | 更换变压器，更换MOS管并检查驱动电路 |
| 灯珠闪烁 | PWM控制器损坏、供电不稳 | 更换控制器，检查VCC供电电路（如启动电阻、电容） |
维修注意事项
- 元件替换原则：更换电容需同容量、耐压值；电阻同功率、阻值；二极管/整流桥需同电流、耐压；MOS管需关注耐压、电流及极性。
- 焊接工艺：焊接温度控制在350℃以内，时间不超过3秒，避免元件过热损坏，焊接后用酒精清洁助焊剂，防止腐蚀电路板。
- 调试测试：维修后需空载测试输出电压是否正常，再接负载运行，观察是否稳定，避免因参数偏差导致LED灯损坏。
相关问答FAQs
Q1：维修LED驱动板时，如何判断是灯珠损坏还是驱动板故障？
A：可通过以下方法区分：① 断开灯珠，测量驱动板输出端电压，若无电压或异常，说明驱动板故障；② 若输出电压正常但灯珠不亮，可能是灯珠开路（需用万用表测灯珠两端电阻，正常应有一定阻值，无穷大则损坏），若灯珠局部闪烁或变色，可能是驱动板输出电流不稳定导致。

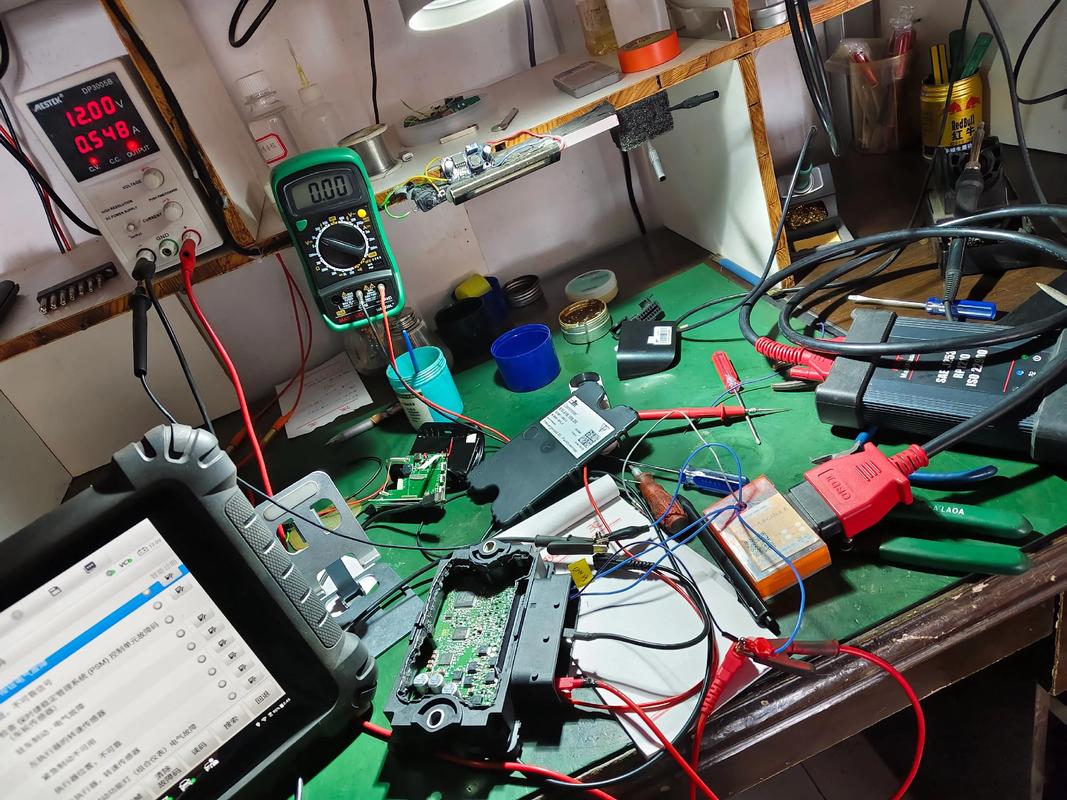

（图片来源网络，侵删）
Q2：更换驱动板上的PWM控制器后，仍无输出，可能是什么原因？
A：需重点检查以下三点：① 控制器供电是否正常（如VCC脚电压，若无电压可能是启动电阻开路或供电电路故障）；② 驱动信号是否到达MOS管（用示波器测控制器输出脚波形，若无波形可能是控制器本身损坏或外围元件异常）；③ 保护电路是否动作（如过压保护、过温保护，可通过断开保护电路临时测试判断），需确认控制器型号是否匹配，参数是否一致。
