- 是基于该型号电视的通用技术原理、公开资料和维修经验整理的综合性指南，并非官方原版PDF手册。
- 电视维修涉及高压电，有触电风险，如果您不具备专业的电子维修知识和技能，强烈建议您联系专业的维修人员或联系创维官方售后，切勿自行拆机,以免造成人身伤害或设备二次损坏。
- 在进行任何操作前,请务必拔掉电视电源线。
创维 32L08HR 维修综合指南
电视基本信息
- 型号： 32L08HR
- 屏幕尺寸： 32 英寸
- 屏幕类型： LCD
- 分辨率： 1366 x 768
- 上市时间： 约 2010-2012 年，属于比较早期的 LED 背光液晶电视。
- 主要特点： 这款电视通常采用 LED 背光技术，相比老式的 CCFL 背光，更节能、寿命更长，其内部电路板集成度较高,主板上集成了大部分信号处理和电源控制功能。
核心电路板结构与功能
维修任何电子产品，首先要了解其核心构成，32L08HR 内部主要有以下几块关键电路板：
-

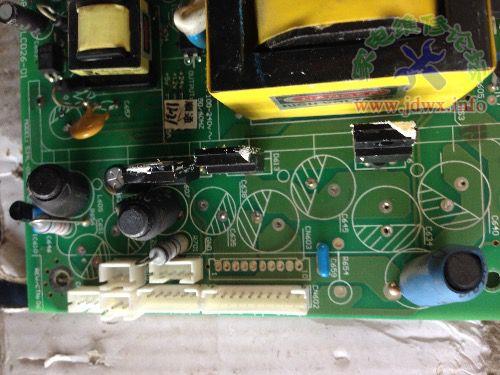

电源板 (Power Board / PSB)
- 功能： 将 220V 交流电转换为电视内部各个部件所需的各种直流电压（如 12V, 5V, 24V, 待机 5V 等）。
- 常见故障：
- 完全不开机： 指示灯不亮，遥控/按键无反应，通常是电源板损坏，如保险丝熔断、PFC 电路问题、副电源芯片损坏等。
- 指示灯亮但无法开机： 可能是主电源输出异常或主板待机控制电路问题。
- 屏幕有图像但出现“吱吱”异响： 通常是电源板上的高压电容或开关变压器工作异常。
-
主板 (Main Board / A Board / T-CON Board)
- 功能： 这是电视的“大脑”，负责处理所有外部输入信号（AV、VGA、HDMI），进行解码、画质处理,然后生成驱动屏驱动板和背光板的信号。
- 常见故障：
- 无图像、无声音： 指示灯亮，但屏幕全黑，可能是主板未工作、或未向背光板发出开启信号。
- 花屏、图像闪动、出现彩色竖条/横线： 这是主板或 TCON 板（时序控制板，通常集成在主板上或是一小块独立的板）的典型故障,负责驱动液晶像素点的时序信号错乱。
- 某个功能失效： 如无声音、无 HDMI 信号等,可能是主板上的相应接口或解码芯片损坏。
-

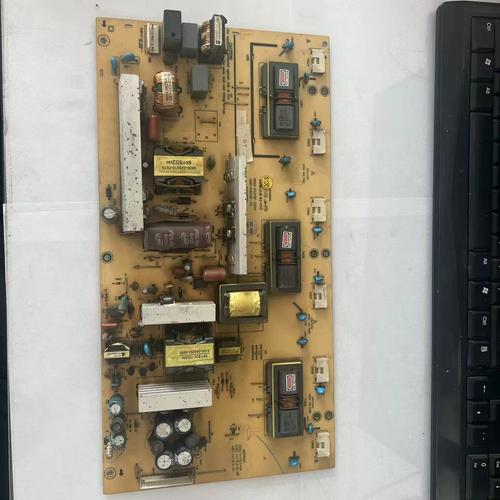

背光驱动板 (Inverter Board / LED Driver Board)
（图片来源网络，侵删）- 功能： 接收主板发出的背光开启信号，将电源板送来的低压直流电（如 24V）转换为高压交流电，去点亮屏幕背面的 LED 灯珠。
- 注意： 对于 LED 电视，早期部分型号仍使用“Inverter”这个叫法，但实际驱动方式与 CCFL 不同，是恒流驱动,这块板子也可能集成在电源板上或主板上。
- 常见故障：
- 屏幕黑屏但图像“隐约可见”或有声音： 这是典型的 “黑屏” 故障，通常是背光板损坏，导致 LED 灯条不亮，可以打开后盖，在开机时仔细听是否有轻微的“嘶嘶”声（高压启动声）,或用手电筒贴近屏幕看是否有非常暗淡的图像。
- 屏幕一侧亮，一侧不亮： 可能是背光板上的驱动电路损坏，或对应的 LED 灯条本身故障。
-
屏幕面板 (Panel / LCD Panel)
- 功能： 显示图像的核心部件，由液晶层、彩色滤光片、TFT 矩阵等构成。
- 常见故障：
- 碎裂、漏液： 屏幕出现黑块、彩色水渍状斑块，无法修复,只能更换屏幕。
- 亮点/暗点： 屏幕上出现一个或多个常亮或常黑的像素点。
- 大面积色斑或图像异常： 通常也是屏幕本身损坏,维修成本极高。
常见故障现象与排查思路
黄金法则： 先观察，再测量；先外后内,先简后繁。
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 完全不开机，指示灯不亮 | 电源板故障 电源线或插座问题 保险丝熔断 |
检查电源线和插座：用其他电器插在同一个插座上，确认插座有电。 检查电源线：检查是否有破损或接触不良。 开箱检查：在断电情况下，打开后盖，找到电源板上的保险丝（通常是小玻璃管或绿色方块），用万用表测量是否导通，若熔断，需进一步排查电源板短路点。 |
| 指示灯亮，但无法开机 | 电源板主电源未输出 主板待机控制电路故障 遥控器或按键板故障 |
测量电源输出：开机时，用万用表测量电源板各路输出电压（如 12V, 5V）是否正常。 检查待机信号：测量主板送到电源板的 PS-ON 或 STB-ON 信号线，在按下开机键时是否有高/低电平变化。 尝试硬开机：短接主板上的开机按键焊点，看是否能开机，排除遥控器问题。 |
| 黑屏，但声音正常 | 背光板故障 背光板供电或控制信号问题 主板未发出背光开启信号 |
观察法：在黑暗环境下开机，看屏幕是否有极暗的图像。 手电筒法：用手电筒照射屏幕，看是否能看清图像轮廓，如果能看到，99%是背光板问题。 测量信号：测量主板送到背光板的 BL-ON (背光开关) 和 BL-ADJ (亮度调节) 信号是否正常。 测量供电：测量背光板输入的供电电压（如 24V）是否正常。 |
| 黑屏，无声音 | 主板未工作 电源板供电问题 屏幕排线接触不良或损坏 |
检查主板指示灯：有些主板上有状态指示灯，观察其是否闪烁或常亮，判断主板是否在运行。 测量主板供电：检查主板各路供电是否正常。 重插排线：在断电情况下，将连接主板和屏幕的排线拔下，用橡皮擦擦拭金手指部分，再重新插紧。 |
| 花屏、图像闪动、彩色条纹 | 主板或 TCON 板故障 屏幕本身故障 排线接触不良 |
输入信号源测试：尝试切换不同的信号源（如 AV, HDMI），看是否所有信号都花屏，如果只有一个信号源有问题，则是该信号通道故障。 重插排线：同上，检查主板到屏幕的排线。 判断故障点：如果花屏严重，通常是主板或屏幕损坏，如果只是轻微抖动或局部条纹，可能是排线问题。 |
| 无声音 | 静音被误开启 音频设置问题 主板音频处理电路故障 扬声器或音频功放故障 |
检查设置：进入菜单，确认静音已关闭，音量不为零。 信号源测试：换一个有声音的信号源（如插个U盘放视频）。 耳机测试：插入耳机，如果有声音，说明是功放或扬声器问题。 测量音频输出：用万用表或示 |
