射频(RF)电容技术是现代无线通信、雷达系统、医疗设备以及高频电路设计中的核心组成部分,其性能直接影响信号的传输质量、系统稳定性和整体效率,与普通电容不同,RF电容工作在高频(通常指MHz至GHz频段)环境下,需要克服寄生参数、介质损耗、趋肤效应等挑战,因此其设计、材料选择和制造工艺都具有高度特殊性。

RF电容的核心特性与技术挑战
在高频应用中,电容不再是单纯的“储能元件”,其寄生参数会显著影响电路性能,主要挑战包括:
- 寄生电感(ESL):电容的引脚和内部结构会引入寄生电感,形成自谐振频率(SRF),当工作频率接近SRF时,电容呈现感性,失去滤波功能,RF电容需通过紧凑的结构设计(如叠层工艺、无引脚封装)降低ESL。
- 介质损耗(DF):高频电场下,介质材料内部会因极化滞后产生能量损耗,导致Q值下降,低损耗材料(如陶瓷、聚四氟乙烯)成为RF电容的首选。
- 趋肤效应:高频电流集中在导体表面,有效截面积减小,等效串联电阻(ESR)增大,采用高导电率材料(如银、铜)和表面处理工艺可缓解这一问题。
- 寄生电容与耦合:电容与周围电路的寄生电容可能导致信号串扰,需通过布局优化和屏蔽设计减少影响。
RF电容的关键技术分类
按介质材料分类
- 陶瓷电容:以钛酸钡(BaTiO₃)等陶瓷为介质,分为Class I(超稳定,低损耗)和Class II(高介电常数,大容量),RF陶瓷电容多采用NP0/C0G(Class I)材料,温度系数低(±30ppm/℃),损耗因子(DF)<0.1%,适用于高频匹配、滤波电路。
- 薄膜电容:以聚丙烯(PP)、聚苯硫醚(PPS)为介质,损耗极低(DF<0.001%),耐高压,适用于RF功率放大器匹配网络。
- 空气介质电容:以空气为介质,损耗几乎为零,但体积大、成本高,多用于实验室校准设备。
按结构工艺分类
- 多层陶瓷电容器(MLCC):通过叠层印刷工艺将电极与介质交替层压,实现小型化、大容量,RF-MLCC采用0402、0201等超小型封装,ESL可低至0.1nH,SRF可达数GHz。
- 分布式电容:利用PCB走线形成的平板电容结构,通过调整走线宽度和间距实现定制化电容值,适用于高频电路的集成设计。
- 可调电容:如变容二极管(Varactor),通过反向电压调节电容值,广泛用于频率合成器、VCO(压控振荡器)等电路。
按封装形式分类
- 无引脚封装:如0402、0603尺寸的贴片电容,减少引线电感,提升高频性能。
- 模块化电容:将多个电容集成在一个封装内,实现滤波、去耦功能一体化,如RF模块中的Pi型滤波电容网络。
RF电容的性能参数与选型依据
选型时需重点关注以下参数:
- 自谐振频率(SRF):电容保持容性的最高频率,需高于工作频率,一个10pF的RF电容,SRF若为1GHz,则其在1GHz以下呈容性。
- Q值:衡量电容储能与损耗的比值,Q越高,损耗越小,RF电容的Q值通常在100-1000(1GHz时)。
- 额定电压与电流:RF功率电路需选择高额定电压、低ESR的电容,避免过热失效。
- 温度稳定性:Class I陶瓷电容(如NP0)的温度漂移极小,适合精密电路;Class II(如X7R)容量随温度变化较大,需谨慎使用。
典型应用场景
- 射频前端电路:用于滤波器、双工器中的匹配电容,确保信号能量高效传输。
- 阻抗匹配网络:通过LC组合实现天线、放大器输入/输出端的阻抗匹配,减少反射损耗。
- 电源去耦:为高频电源提供低阻抗路径,抑制电源噪声,如手机基带芯片附近的去耦电容。
- 谐振电路:与电感组成LC振荡电路,决定频率源的稳定性,如GPS模块中的本振电路。
技术发展趋势
- 超小型化:随着5G、毫米波通信的发展,01005封装(0.4mm×0.2mm)的RF电容逐步商用化,进一步降低寄生参数。
- 高频化与低损耗:采用新型介质材料(如微波陶瓷)和纳米银电极技术,使电容在毫米波频段(30-300GHz)保持低损耗。
- 集成化:将RF电容与电感、滤波器等元件集成在单一封装内,形成无源器件阵列(如IPD技术),节省PCB空间。
- 智能化设计:利用电磁仿真软件(如HFSS、ADS)优化电容结构,预测高频性能,缩短研发周期。
相关问答FAQs

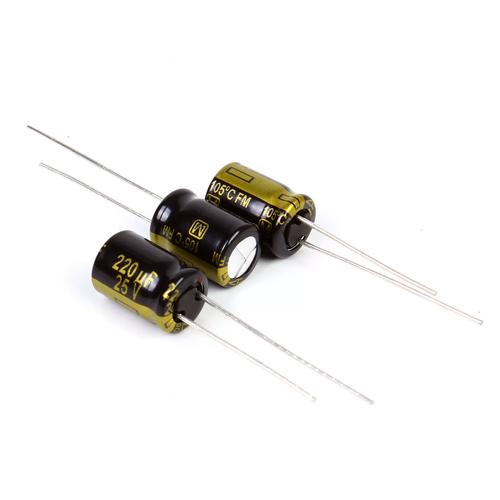

Q1:为什么RF电容不能用普通电解电容替代?
A:普通电解电容(如铝电解、钽电容)具有高ESL和ESR,且介质损耗大,在高频段(>1MHz)会呈现感性,无法有效滤波,而RF电容采用低损耗介质、紧凑结构,专为高频优化,能确保在GHz频段仍保持容性且低损耗。
Q2:如何判断RF电容是否适合高频应用?
A:主要通过查看规格书中的关键参数:①自谐振频率(SRF)需高于工作频率;②Q值越高越好(gt;100@1GHz);③ESR和ESL需尽可能低(如ESL<0.5nH),封装尺寸越小(如0402<0603),高频性能通常更优。
