svpwm技术作为一种先进的电机控制策略,在交流调速领域具有显著的技术优势和应用价值，其核心特点体现在以下几个方面：
svpwm技术在电压利用率方面表现出色,传统正弦脉宽调制（spwm）技术的电压利用率最大仅为0.707，而svpwm通过优化矢量合成方式，将电压利用率提升至0.866，提高了约15.5%，这一提升使得在相同直流母线电压下，电机可以获得更高的输出转矩，或者在相同输出转矩下，可以降低对直流电源的要求，电压利用率的提高主要得益于svpwm通过零矢量的合理配置，在保证开关频率不变的情况下，增加了有效电压矢量的作用时间，从而提高了基波电压幅值。
svpwm具有更低的谐波畸变率,相比于spwm技术，svpwm通过空间矢量的线性组合，能够更好地逼近理想圆形磁链轨迹，从而显著降低输出电流中的谐波含量，谐波畸变率的降低不仅减少了电机的附加损耗和转矩脉动，还降低了电磁干扰（emi），提高了系统的整体效率和可靠性，在实际应用中，svpwm的谐波主要集中在开关频率及其倍频附近，便于通过滤波器进行抑制，而spwm的谐波分布则较为分散，抑制难度较大。
第三,svpwm的开关损耗更低，svpwm在每个开关周期内，只有两个功率器件进行开关动作，而spwm通常需要三个或更多功率器件同时动作，这种开关模式的差异使得svpwm在每个周期内的开关次数减少，从而降低了开关损耗，开关损耗的降低不仅提高了系统的效率，还减少了功率器件的发热量，降低了散热系统的设计难度，尤其在高功率应用场合，这一优势更为明显，在1khz开关频率下，svpwm的开关损耗比spwm可降低约20%-30%。
第四,svpwm具有更优的动态响应性能，svpwm通过直接控制定子磁链空间矢量的幅值和旋转速度，能够实现电机磁链的快速跟踪和精确控制，在突加负载或转速指令变化时，svpwm能够快速调整输出电压矢量，使电机系统具有更好的抗干扰能力和快速响应特性，这种动态响应优势在高性能电机控制场合，如电动汽车驱动、数控机床主轴控制等，尤为重要，能够有效提高系统的稳定性和控制精度。
第五,svpwm算法实现灵活，便于数字化控制，svpwm算法基于空间矢量理论，通过扇区判断、矢量作用时间计算和矢量切换等步骤，可以很方便地通过数字信号处理器（dsp）或现场可编程门阵列（fpga）等硬件平台实现，其算法结构清晰，计算量适中，适合实时控制需求，svpwm可以通过调整调制比和调制频率，灵活适应不同电机的控制需求，具有良好的通用性和扩展性。
第六,svpwm在电机低速运行时具有更好的性能，在低速区域，svpwm通过合理配置零矢量，能够有效减少转矩脉动，提高电机的运行平稳性，而spwm技术在低速时，由于载波比较低，谐波影响更为显著，容易导致转矩脉动增大，svpwm的磁链轨迹逼近特性使得其在低速时仍能保持较好的控制效果，拓宽了电机的调速范围。

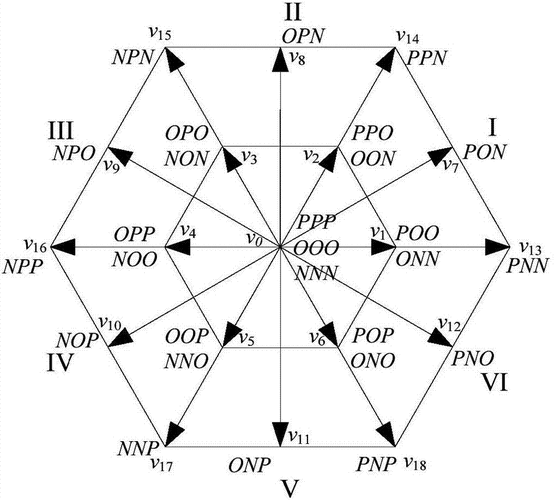

第七,svpwm支持更高的直流母线电压利用率，在多电平逆变器应用中，svpwm技术可以通过空间矢量的多重合成，进一步提高电压利用率，降低开关器件的电压应力，在二极管钳位式三电平逆变器中，svpwm能够充分利用中点电位，提高输出电压等级，适用于高压大功率电机控制系统。
为了更直观地展示svpwm与spwm技术的性能差异,以下通过表格进行对比：
| 性能指标 | svpwm技术 | spwm技术 | 优势说明 |
|---|---|---|---|
| 电压利用率 | 866 | 707 | 提高约15.5%，输出转矩更大 |
| 谐波畸变率 | 较低，集中在开关频率附近 | 较高，分布分散 | 降低电机损耗和电磁干扰 |
| 开关损耗 | 较低，每周期开关次数少 | 较高，每周期开关次数多 | 提高系统效率，降低散热要求 |
| 动态响应性能 | 快速，抗干扰能力强 | 相对较慢 | 适用于高性能动态控制场合 |
| 低速转矩脉动 | 小，运行平稳 | 大，谐波影响显著 | 拓宽电机调速范围 |
| 算法实现复杂度 | 中等，适合数字化控制 | 较简单 | svpwm更灵活，扩展性好 |
svpwm技术的实现主要包括以下关键步骤：通过 Clarke 变换和 Park 变换将三相静止坐标系下的电流、电压等物理量转换到两相旋转坐标系下，简化控制算法；根据电压矢量合成原理，判断当前磁链矢量所在的扇区；计算相邻两个有效电压矢量以及零矢量的作用时间；通过比较单元生成相应的 pwm 波形，控制功率器件的导通和关断，这一过程需要精确的数学计算和快速的数据处理能力，现代 dsp 芯片的高性能运算能力为svpwm技术的实现提供了有力支持。
在实际应用中,svpwm技术需要注意以下几个问题：一是零矢量分配策略的选择，不同的分配方式会影响系统的开关损耗和输出电流谐波；二是扇区判断的准确性，直接影响矢量作用时间的计算精度；三是过调制区域的处理，当调制比大于1时，需要采用特殊的调制策略以避免磁链轨迹畸变，svpwm技术的参数整定，如开关频率、死区时间等，也会对系统性能产生重要影响。
svpwm技术的应用范围广泛,涵盖永磁同步电机（pmsm）、异步电机、开关磁阻电机等多种电机类型，在新能源汽车领域，svpwm技术被用于驱动电机控制，提高车辆的加速性能和能量效率；在工业自动化领域，svpwm技术应用于高性能变频器，实现精密的速度和转矩控制；在航空航天领域，svpwm技术由于其高可靠性和高效率，被用于飞控系统中的电机驱动，随着电力电子技术和控制理论的不断发展，svpwm技术将与其他先进控制策略（如模型预测控制、自适应控制等）相结合，进一步提升电机控制系统的性能。
相关问答FAQs：
问：svpwm技术与spwm技术的主要区别是什么？ 答：svpwm技术与spwm技术的主要区别在于调制原理和性能表现，svpwm基于空间矢量理论，通过优化矢量合成来逼近理想磁链轨迹，具有更高的电压利用率（0.866 vs 0.707）、更低的谐波畸变率和开关损耗，以及更好的动态响应性能，而spwm技术则是通过正弦波与三角载波的比较来生成pwm波形，实现相对简单，但在电压利用率和谐波抑制方面不如svpwm技术，svpwm在每个开关周期内的开关次数更少，效率更高，更适合高性能电机控制应用。
问：svpwm技术在实际应用中需要注意哪些问题？ 答：svpwm技术在实际应用中需要注意以下几个问题：一是零矢量的分配策略，需要根据系统需求平衡开关损耗和输出电流质量；二是扇区判断的准确性，确保矢量作用时间的计算无误；三是过调制区域的处理，避免磁链轨迹畸变导致控制性能下降；四是参数整定，包括开关频率、死区时间等，这些参数会影响系统的稳定性和效率；五是硬件实现时的计算延迟问题，需要选择合适的处理器以实现实时控制，还需要考虑系统的抗干扰能力和保护功能，确保svpwm技术在复杂工况下仍能可靠运行。
