功放继电器保护电路维修是音响设备维护中的重要环节,该电路主要作用是在功放出现异常时（如过流、过热、直流故障等）快速切断扬声器输出，避免扬声器单元和功放电路受到损坏，维修此类电路需要系统性的排查方法，结合理论知识与实践经验，才能高效定位故障点并彻底解决问题。
功放继电器保护电路的工作原理与常见故障类型

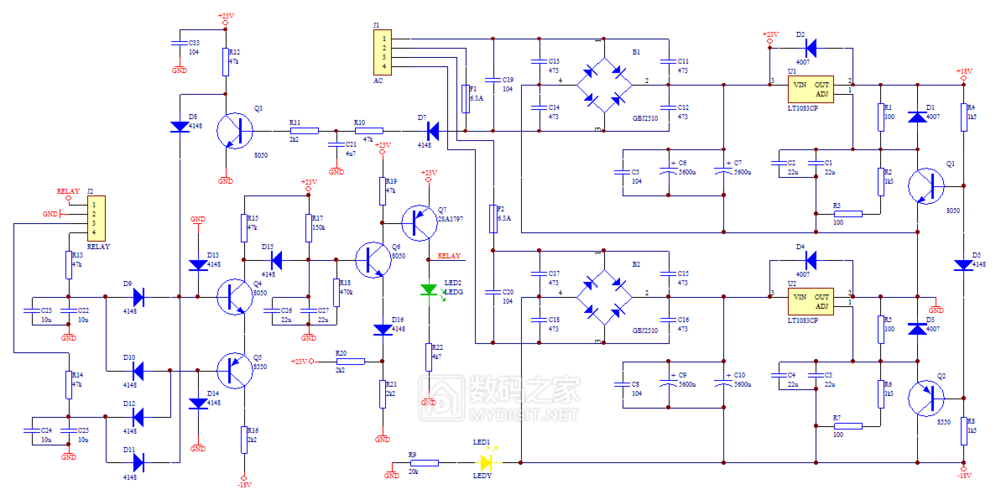

功放继电器保护电路通常由检测电路、控制电路和执行继电器三部分组成，检测电路通过采样功放输出端的电压、电流或温度信号，当信号超过预设阈值时，控制电路驱动继电器动作，切断扬声器与功放输出的连接，常见故障类型包括：继电器不吸合（无声）、继电器频繁吸合断开（保护）、继电器吸合后无法释放（扬声器直通）等，不同故障现象对应不同的电路环节，需针对性排查。
维修前的准备工作与安全注意事项
维修前务必断开功放电源,并对大容量滤波电容进行放电，避免触电或元件损坏，准备万用表、示波器、负载电阻等工具，查阅功放电路图，明确保护电路的信号流向和关键测试点，对于带电操作，需使用隔离变压器，确保人身安全，应记录故障发生时的具体现象（如是否伴随异味、冒烟等），为后续分析提供线索。
继电器不吸合故障的排查流程
继电器不吸合是最常见的故障,通常表现为功放通电后扬声器无声音，排查步骤如下：
- 电源检查：测量继电器驱动电路的供电电压是否正常，若电压异常，检查电源电路相关元件（如保险管、稳压IC、滤波电容）是否损坏，7812或7912稳压IC失效会导致继电器驱动电压不足。
- 继电器本体检测：用万用表电阻档测量继电器线圈阻值，正常值通常在几十至几百欧姆，若线圈开路或短路，需更换同型号继电器，同时检查继电器触点是否氧化或粘连，可用酒精清洗或用细砂纸打磨触点。
- 控制信号检测：用示波器或万用表检测控制电路的驱动信号，对于三极管驱动的电路，测量基极是否有导通电压；对于运放控制的电路，检查输出端是否跳变，若控制信号正常但继电器不动作，可能是驱动三极管（如8050、8550）或续流二极管（如1N4007）损坏。
- 保护条件检测：部分功放设计有开机延时电路，若延时电容失效或电阻变值，可能导致继电器无法及时吸合，需检查过流、过热等保护检测电路是否误触发，如采样电阻变值、比较器（如LM358）损坏等。
以下为继电器不吸合故障常见原因及排查要点总结表： | 故障部位 | 常见原因 | 检测方法 | 解决措施 | |----------------|---------------------------|---------------------------|------------------------| | 电源供电 | 保险管熔断、稳压IC损坏 | 测量输出电压 | 更换损坏元件 | | 继电器本体 | 线圈开路、触点氧化 | 测线圈阻值、观察触点 | 清洗或更换继电器 | | 驱动电路 | 三极管击穿、二极管开路 | 测三极管极间电阻、二极管通断 | 更换损坏元件 | | 保护检测电路 | 采样电阻变值、比较器故障 | 测关键点电压、信号波形 | 校准参数或更换元件 |
继电器频繁吸合断开故障的排查
此类故障通常表现为扬声器发出“咔哒”声，说明保护电路处于临界状态，排查重点在于找出触发保护的具体原因：
- 过流保护检查：功放输出端是否存在直流偏移？可用万用表测量输出端直流电压，正常时应接近0V，若存在直流电压，需检查功放末级对管（如TIP41/TIP42）是否对称、偏置电路是否异常，输出耦合电容漏电或失效也可能导致直流偏移。
- 过热保护检查：功放管或散热片温度是否过高？若温度传感器（如热敏电阻）性能变差或散热风扇停转，可能导致误保护，可测量传感器阻值随温度变化是否符合规律，检查风扇供电及电机是否损坏。
- 动态保护检查：部分功放具有动态保护功能，在信号瞬间过强时可能触发，若保护阈值设置过低，可通过调整相关电位器解决，但需避免降低保护可靠性。
继电器无法释放故障的排查
继电器吸合后无法释放,会导致扬声器直接连接功放输出，失去保护作用，此类故障多由驱动电路异常引起：
- 驱动三极管ce结击穿：导致继电器线圈始终得电，需更换三极管。
- 释放电容失效：部分电路通过电容放电使继电器释放，若电容漏电或开路，会导致无法释放。
- 控制信号异常：保护检测电路未复位，使控制端始终保持高电平，需检查复位电路或相关逻辑元件。
维修后的测试与注意事项
故障修复后,需进行逐步测试：首先断开扬声器，在功放输出端接假负载，通电测量输出直流电压是否正常；若无异常，再接入扬声器进行小音量测试，观察是否再次保护，测试过程中需密切监测功放管温度和电流，避免二次损坏，对于老旧功放，建议同时检查周边元件（如电阻电容老化情况），预防潜在故障。
相关问答FAQs
问题1：功放开机后继电器有吸合声但扬声器仍无声，可能是什么原因？
解答：此类故障通常分为两种情况：一是继电器触点接触不良，虽然吸合但未接通输出，可拆下继电器测量触点电阻；二是功放主电路故障（如前级供电异常、信号传输中断），导致无信号输出，需检查功放核心电路的供电、运放及末级功放管是否工作正常。
问题2：维修功放保护电路时，如何区分是继电器驱动电路故障还是保护检测电路故障？
解答：可通过强制驱动法判断：断开控制电路，在继电器线圈两端并联一个100Ω/1W电阻，然后短接驱动三极管c-e极（或直接给继电器线圈供电），若继电器吸合，说明驱动电路正常，故障在保护检测电路；若仍不吸合，则驱动电路本身存在故障（如继电器线圈开路、驱动管损坏），操作时需注意电压极性和电流限制，避免损坏元件。
