方波逆变器维修视频教程是电子爱好者和维修人员学习解决逆变器故障的重要资源,通过系统化的视频演示，能够直观展示故障排查、元件检测及修复流程，帮助用户快速掌握维修技能，方波逆变器因结构简单、成本较低，在小型设备和应急电源中广泛应用，但其输出波形为方波，可能对某些敏感设备产生影响，维修时需特别注意电路特性，以下从常见故障类型、维修工具准备、视频教程学习要点及实操步骤等方面详细说明。

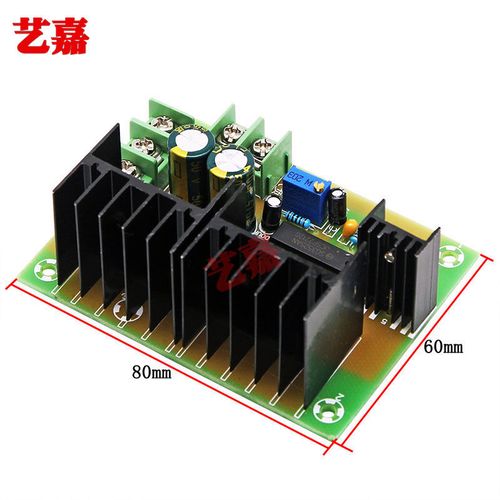

（图片来源网络，侵删）
方波逆变器常见故障及初步判断
方波逆变器故障多集中在电源模块、驱动电路、功率输出及控制电路，以下是典型故障现象及可能原因：
| 故障现象 | 可能原因 |
|---|---|
| 无输出电压 | 保险丝熔断、输入接线松动、功率管（MOSFET/IGBT）击穿、PWM控制芯片无驱动信号 |
| 输出电压异常（过高/过低） | 稳压电路故障（如反馈电阻变值）、电压检测电路元件损坏、PWM芯片损坏 |
| 输出方波畸变 | 功率管开关特性不一致、驱动电路波形失真、滤波电容失效 |
| 逆变器频繁重启 | 过压/过流保护电路误触发、散热不良导致功率管过热、负载超出额定功率 |
| 工作异响或发热严重 | 功率管散热片接触不良、变压器短路、滤波电容鼓包或漏电 |
维修工具与准备工作
观看视频教程前,需准备基础维修工具，确保操作安全：
- 检测工具：万用表（测电压、电阻、通断）、示波器（观察PWM波形及输出方波质量）、红外测温仪（检测散热片温度）。
- 焊接工具：电烙铁（建议30W以上）、吸锡器、焊锡丝、松香助焊剂。
- 辅助工具：绝缘手套、螺丝刀套装、热缩管、替换元件（同型号MOSFET、驱动芯片、电容等）。
- 安全防护：操作前务必断开输入电源，电容放电（防止残留电荷电击），避免短路电路元件。
视频教程学习要点
优质的方波逆变器维修视频教程通常会按“故障定位→元件检测→修复验证”的逻辑展开，学习时需重点关注以下内容：
故障定位流程
视频会演示从简到繁的排查顺序：
（图片来源网络，侵删）

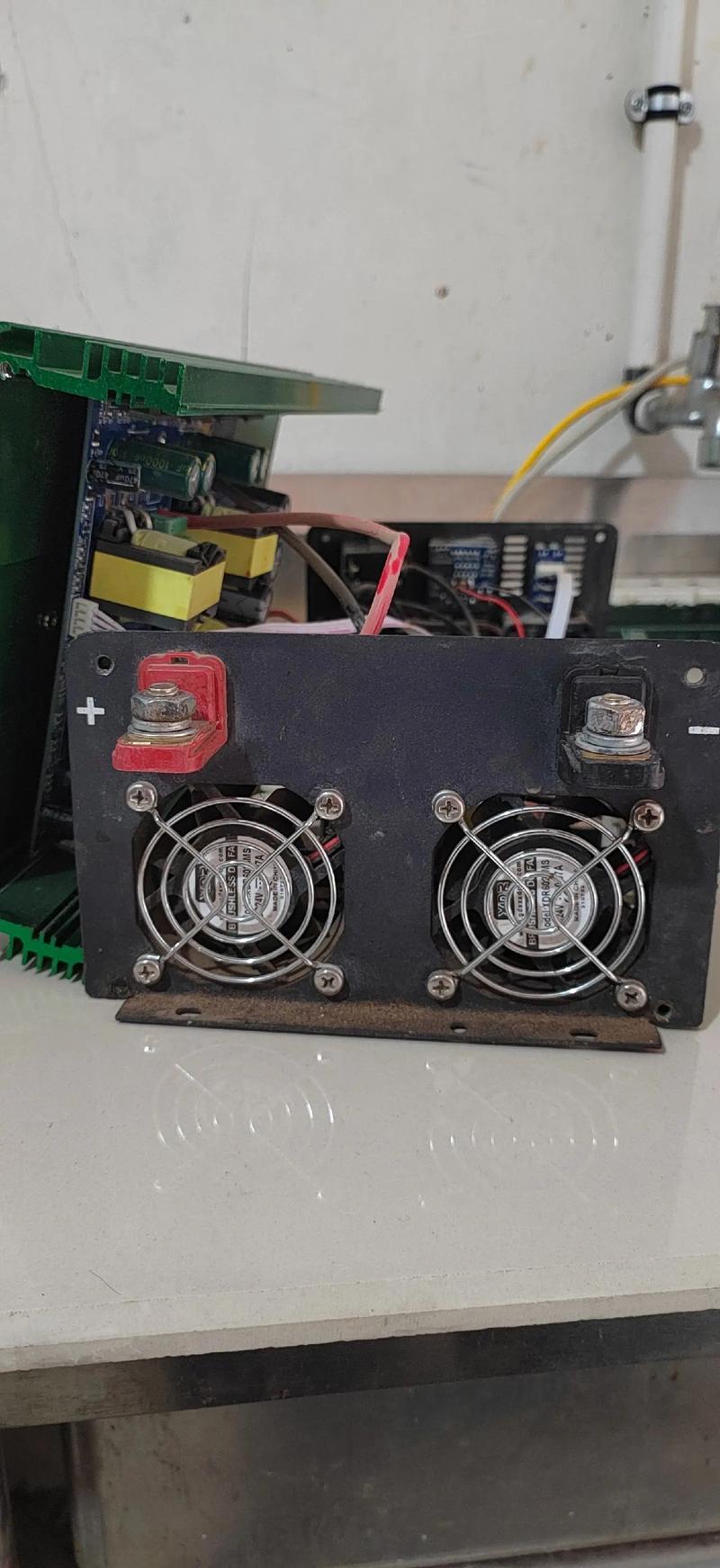

- 外部检查：检查输入/输出接线是否牢固，保险管是否发黑或熔断（目测万用表通断档检测）。
- 通电初步检测：若保险丝完好，可短时通电（串联灯泡限流）测量关键点电压，如直流输入电压、PWM芯片供电脚（如TL494的Vcc脚，通常为12-15V）、驱动电路输出波形（示波器观察方波是否对称）。
- 元件级检测：重点检测功率管（用万用表二极管档测D-S极是否短路）、变压器（测初次级绕组通断及绝缘电阻）、滤波电容（测容量及漏电，若鼓包需直接更换）。

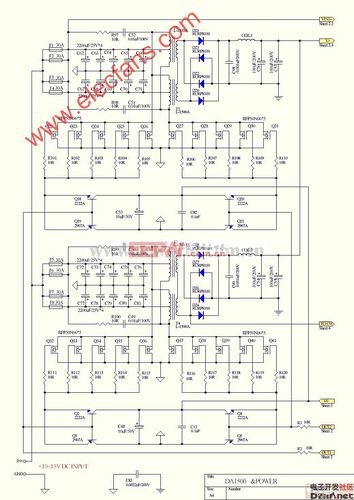

关键电路解析
- 驱动电路：视频会演示如何用示波器测量MOSFET的G极驱动波形（正常为10-20V方波，若波形畸变，需检查驱动芯片如IR2110及周围元件）。
- PWM控制电路：以常见芯片TL494为例，视频会讲解其反馈端（如电压取样分压电阻）的工作原理，若输出电压不稳，重点排查反馈回路。
- 功率输出电路：检查功率管与散热片的导热硅脂是否老化，变压器是否因过热导致漆包线绝缘层损坏（可测电感值判断）。
焊接与替换技巧
视频会演示精细焊接操作：如拆卸MOSFET时避免静电击穿，焊接后需测量引脚间是否短路；更换滤波电容时注意正负极，选择耐压值高于原参数的替换件（如原电容耐压25V，建议选35V以上）。
实操步骤示例（以“无输出电压”故障为例）
- 断电检测：断开输入电源，用万用表测输入端电阻，若阻值接近0Ω，说明后级元件短路（重点查功率管D-S极、滤波电容）。
- 元件更换：若功率管击穿，需同时检查驱动电路（如栅极电阻是否烧毁），避免新管再次损坏，更换后用示波器测G极波形，确保驱动正常。
- 通电测试：接入低压电源（如12V），测输出端电压是否正常，逐步升至额定电压，观察是否出现过流保护（如指示灯闪烁或重启）。
相关问答FAQs
Q1：方波逆变器维修时，如何判断功率管是否损坏？
A：首先断开电源，用万用表二极管档检测功率管（以N沟道MOSFET为例）：红表笔接S极，黑表笔接D极，正常应显示0.5V左右压降；反之若阻值为0或∞，说明已击穿或开路，同时需测G-S极电阻（正常为∞，若阻值小则栅极可能被击穿）。
Q2：维修后逆变器输出方波频率异常，如何调整？
A：方波频率主要由PWM控制芯片的外接定时元件决定（如TL494的6脚CT、7脚RT），视频教程会演示通过更换RT、CT电阻或电容来调整频率，例如原RT为10kΩ，频率50Hz，若频率偏低可减小RT阻值（如改为8.2kΩ），调整后需用示波器监测输出端频率直至达标。
