TL494CN 简介与核心功能
TL494 是一个固定频率的脉冲宽度调制控制器，专为开关电源设计,它的主要功能是：

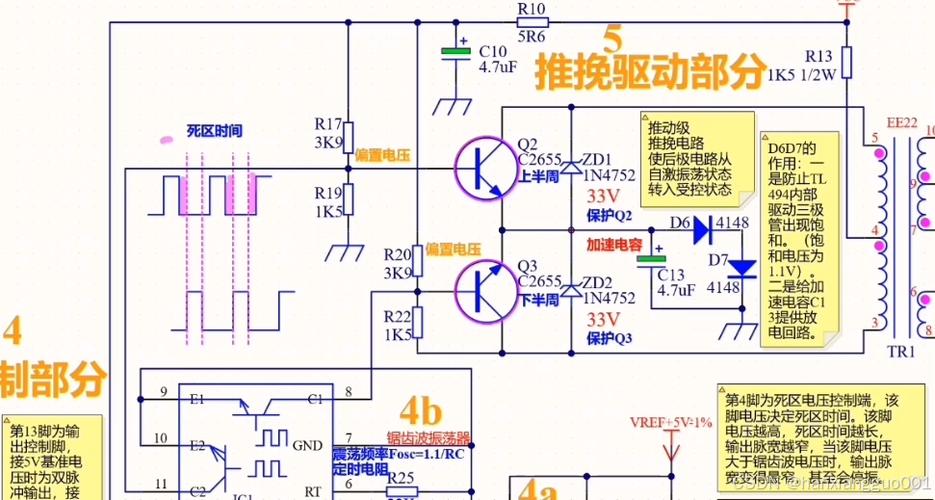

（图片来源网络，侵删）
- 产生驱动信号：内部振荡器产生一个固定频率的锯齿波，通过比较器与外部输入的控制电压进行比较,输出一个可调宽度的PWM脉冲。
- 电压/电流双模式控制：既可以用于电压模式控制（通过反馈电压调节输出），也可以用于电流模式控制（通过反馈电流调节输出）。
- 推挽/单端输出：可以配置为推挽输出（适合半桥、全桥拓扑）或单端输出（适合正激、反激拓扑）,具有很强的驱动能力。
- 死区时间控制：内置死区时间控制,可以防止推挽电路中两个开关管同时导通而造成短路。
在电源中的作用：可以把它看作是开关电源的“大脑”或“心脏”，它负责根据负载和输入电压的变化，精确地控制开关管（如MOSFET、IGBT）的导通和关断时间,从而稳定输出电压。

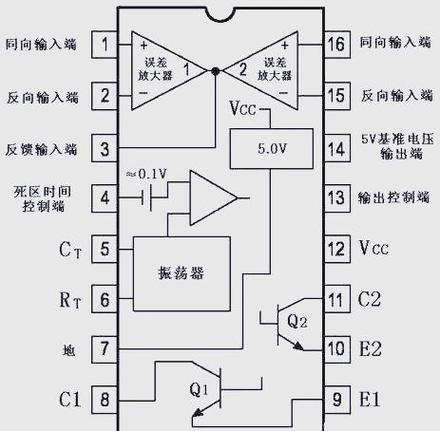

TL494CN 关键引脚功能与外围电路
维修时，首先要熟悉这些引脚的功能，我们以最常见的电压模式控制和单端输出为例。
| 引脚 | 符号 | 功能 | 关键外围元件/测量点 |
|---|---|---|---|
| 1 | IN1+ (非反相输入1) | 误差放大器1同相输入端，通常接基准电压（来自内部5V基准电压分压）。 | 连接到一个分压电阻网络，该网络连接到+5V输出端，这是电压反馈的关键点。 |
| 2 | IN1- (反相输入1) | 误差放大器1反相输入端，通常接输出电压的采样。 | 连接到另一个分压电阻网络，该网络连接到主输出电压（如+12V, +5V, +3.3V）。 |
| 3 | FEEDBACK | 误差放大器1输出端，与PWM比较器相连。 | 外部通常接一个RC补偿网络（如一个电阻和一个电容到地），用于稳定环路，防止自激振荡。 |
| 4 | DTC (死区时间控制) | 死区时间控制端，高电平有效，输入电压越高，死区时间越长。 | 在单端应用中，通常通过一个电阻接地，使其为低电平，以获得最大占空比，如果接高电平，会导致输出电压严重偏低。 |
| 5 | CT (振荡器定时电容) | 外接定时电容，与RT共同决定振荡频率。 | 测量此脚对地的电压，应为锯齿波。 |
| 6 | RT (振荡器定时电阻) | 外接定时电阻，与CT共同决定振荡频率。 | 测量此脚对地的电压，应为直流电压，频率 f ≈ 1 / (RT * CT)。 |
| 8 | C1 (集电极输出1) | 内部输出晶体管的集电极。 | 在单端应用中，通常通过一个上拉电阻连接到Vcc（供电电压），这是驱动脉冲的输出端之一。 |
| 9 | E1 (发射极输出1) | 内部输出晶体管的发射极。 | 通常直接接地。 |
| 10 | E2 (发射极输出2) | 内部输出晶体管的发射极。 | 通常直接接地。 |
| 11 | C2 (集电极输出2) | 内部输出晶体管的集电极。 | 在单端应用中，通常与C1短接，或通过一个电阻连接到Vcc。 |
| 12 | Vcc | 芯片供电电源。 | 正常工作电压为+7V到+40V，此脚电压必须稳定，否则芯片无法工作，通常由一个启动电阻从高压直流母线降压供电，并由辅助电源（Vcc绕组）持续供电。 |
| 13 | OUTPUT CTRL | 输出模式控制端，接高电平为推挽模式，接低电平为单端模式。 | 绝大多数维修的电源都将其接地（低电平），工作在单端模式，如果此脚悬空或接高电平，会导致输出异常。 |
| 14 | REF | 内部5V基准电压输出端。 | 输出一个非常稳定的+5V电压，给误差放大器等电路供电。如果此脚无输出，芯片基本报废。 |
| 15 | IN2- (反相输入2) | 误差放大器2反相输入端，常用于过流检测。 | 通常接一个电流采样电阻的电压。 |
| 16 | IN2+ (非反相输入2) | 误差放大器2同相输入端，常用于过压/欠压检测。 | 可接一个基准电压或保护阈值电压。 |
TL494CN 开关电源维修流程（安全第一！）
⚠️ 警告：开关电源内部存在高压，即使在断电后，大电容中仍储存有致命的电荷，维修前务必彻底放电，并使用隔离变压器，非专业人员请勿尝试！
第一步：安全准备与初步检查
- 彻底放电：拔下电源插头，等待几分钟，用万用表的电阻档或电压档，对电源主板上的所有大容量电解电容（尤其是输入端的PFC电容和主变换后的高压大电容）进行短路放电。
- 目视检查：仔细观察电路板，寻找明显的故障迹象，如：
- 烧黑的元件：电阻、电容、二极管、开关管等。
- 炸裂的元件：电容顶部鼓包或炸裂,这是最常见的故障之一。
- 虚焊或脱焊：特别是大电流元件，如开关管、变压器引脚。
- 保险丝：检查保险丝是否熔断，如果熔断，说明存在严重短路,切勿直接更换后通电。
- 测量输入电阻：用万用表电阻档（Rx1k或Rx100）测量电源输入插头两端的电阻，正常情况下，应该有一定阻值（几百到几千欧），且不为零，如果阻值很小或为零,说明输入回路存在严重短路。
第二步：上电测试（假负载法）
如果初步检查没有发现明显短路，可以连接假负载进行上电测试。严禁在空载下长时间通电,这可能导致电压失控而损坏其他元件。
（图片来源网络，侵删）
- 假负载制作：找一个功率较大的水泥电阻或汽车灯泡，其阻值约等于电源额定输出电压除以额定输出电流（对于12V/5A的电源，可用一个2.4Ω/50W的电阻）。
- 连接：将假负载接到电源的主输出端（如+12V或+5V）和地之间。
第三步：关键电压测量（TL494CN核心）
上电后，测量TL494CN各关键引脚的电压,这是判断故障范围的核心步骤。
| 测量点 | 正常电压 (V) | 异常电压及可能原因 |
|---|---|---|
| Vcc (12脚) | >7V，通常在12-20V之间 | 0V：启动电阻开路、Vcc整流滤波电路故障、辅助绕组开路。 电压不稳或过低：负载过重、Vcc滤波电容失效。 |
| REF (14脚) | 稳定的5V | 不是5V：芯片损坏，这是判断芯片好坏的最重要依据之一。 |
| CT (5脚) | 约1-3V的锯齿波 | 不是锯齿波：CT或RT开路/短路，芯片损坏。 |
| RT (6脚) | 约3-5V的直流电压 | 不是直流电压：RT开路/短路，芯片损坏。 |
| IN1+ (1脚) | 约2.5V (由内部5V分压) | 异常：分压电阻变值。 |
| IN1- (2脚) | 随输出电压变化 | 如果输出电压正常，此脚电压应与1脚电压相等（误差放大器负反馈作用）。 |
| FEEDBACK (3脚) |
