以下是为您整理的关于海信 TLM46V69P 的维修思路、常见故障及排查方法,希望能帮助您判断问题所在。
（图片来源网络，侵删）
第一步：安全警告与准备工作
在开始任何维修操作之前,请务必遵守以下安全准则：
- 断电！ 拔下电视电源线，并等待至少 10-15 分钟，让内部大容量电容充分放电，即使断电，电视内部部分电路仍可能带有高压,非常危险！
- 准备工具： 螺丝刀套装（特别是十字和内六角扳手）、万用表、防静电手环（可选但推荐）。
- 做好记录： 在拆卸外壳和电路板时，用手机拍照或做笔记，记录下各个排线、螺丝的位置,以便安装复原。
- 注意防尘： 维修环境尽量干净,避免灰尘进入电视内部。
第二步：初步诊断——“望闻问切”
在拆机之前，先通过现象进行初步判断,这能大大缩小故障范围。
无图像、无声音、指示灯不亮
- 问题根源： 几乎可以肯定是电源板故障或电源输入/开关问题。
- 排查步骤：
- 检查电源线是否插紧，墙上的插座是否有电（可以插个台灯试试）。
- 检查电视机电源开关是否打开（如果遥控器有电源键，也试试）。
- 如果以上都正常，那么问题很可能在电视内部的电源板，电源板负责将市电转换成电视各部分工作所需的各种电压（如 24V, 12V, 5V, STB 5V 等），当它完全失效时，电视就“假死”了。
无图像、无声音，但指示灯亮
- 问题根源： 电源板基本正常（提供了待机电压），但主板或背光板有严重问题。
- 排查步骤：
- 听声音： 仔细听电视开机时是否有正常的“开机音效”（如“海信电视”的声音）或任何继电器“咔哒”声，如果有声音，说明主板部分在工作，问题很可能出在背光驱动上。
- 看屏幕： 在一个黑暗的房间里，用手机手电筒贴近屏幕照射，如果能隐约看到非常暗淡的图像轮廓，那么100%是背光板或灯条故障，如果什么都看不到,则可能是主板未输出图像信号或主板本身损坏。
有声音，无图像（黑屏）
- 问题根源： 这是背光故障的典型特征，主板和音频处理正常,但屏幕背后的灯珠不亮了。
- 排查步骤：
- 再次用手电筒测试： 这是判断背光故障最简单有效的方法，如果能看到图像,确认是背光问题。
- 仔细听： 有些电视在背光开启时会有轻微的电流声，如果完全没有,也指向背光电路。
图像异常，但声音正常
- 问题根源： 可能是主板、T-CON板（时序控制板，通常在屏幕下方或背面）或屏幕本身损坏。
- 常见现象及可能原因：
- 花屏、马赛克、竖线/横线： 最常见的是T-CON板故障，其次是主板排线接触不良或主板问题，屏幕损坏也会导致类似现象,但通常无法修复。
- 图像缺色（如缺少红色）： 通常是主板到屏幕的排线接触不良或排线本身损坏,或者是主板上的视频处理芯片问题。
- 图像暗淡、色彩失真： 可能是主板输出信号异常，或屏幕老化。
自动关机/反复重启
- 问题根源： 保护电路启动，通常是电源板输出电压不稳定，或者负载电路（如主板、背光板）存在短路,导致电源板自我保护。
- 排查步骤： 这个问题比较复杂，需要专业设备（如可调直流电源）来测量电源板各路输出电压是否稳定,以及在带载时是否跌落或关机。
第三步：拆机与针对性维修
如果初步判断需要拆机，请遵循第二步的“安全警告”。
主要电路板介绍：
- 电源板： 电视的“心脏”，负责供电，通常位于电视的左、右侧或底部,通过一个大的电源线输入。

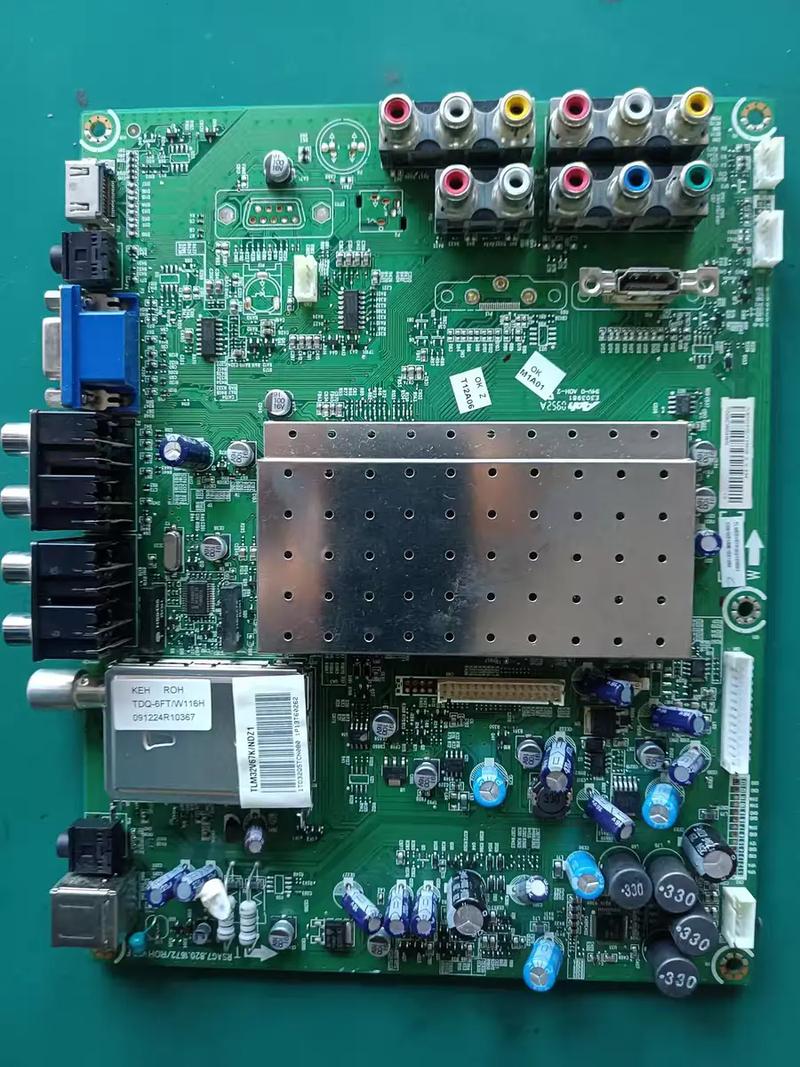

- 主板： 电视的“大脑”，负责接收信号（AV、HDMI）、处理音视频、驱动按键和指示灯，并向背光板和T-CON板发送控制信号。
- 背光板： 也叫Inverter或LED Driver（如果是LED灯），负责点亮屏幕背光,通常安装在屏幕的金属框架上。
- T-CON板： 屏幕的“神经中枢”，负责控制每个像素点的开关时序，以形成稳定的图像，通常是一块小电路板,插在屏幕的排线接口上。
常见故障维修思路：
电源板维修（最常见）
（图片来源网络，侵删）
- 故障现象： 无任何反应,或指示灯闪烁后关机。
- 常见损坏元件：
- 保险丝： 最先检查，如果熔断，说明后面电路存在严重短路，不能直接更换，必须找到短路点（如PFC电路的MOS管、整流桥等）。
- PFC（功率因数校正）电路： 大功率开关管、PFC控制芯片、储能电感等容易因市电波动或老化而损坏。
- 主开关电源电路： 主开关管、PWM控制芯片、光耦（用于稳压反馈）等。
- 副电源电路： 提供5VSTB待机电压,给主板和遥控接收器供电。
- 维修方法： 需要一定的电子电路基础和焊接技术，使用万用表测量关键点电压，对比图纸或正常工作时的电压值进行排查，对于普通用户，如果对电路不熟悉，建议直接更换整个电源板，淘宝等平台可以找到同型号的代换电源板,价格相对便宜。
背光板维修
- 故障现象： 黑屏，但用手电筒能照见图像；或开机瞬间背光亮一下就灭。
- 常见损坏元件（以CCFL背光为例）：
- 高压输出点/插座： 因潮湿或老化而打火,导致接触不良或烧毁。
- 高压变压器： 内部短路。
- 驱动IC（如OZ960/OZ962等）： 核心控制芯片。
- MOS管： 功率开关管。
- 灯管： 屏幕内部的CCFL灯管老化或断裂，判断方法是：开机后，仔细听是否有轻微的“噼啪”声（高压启动声），或者用绝缘工具（如塑料杆）轻轻按压灯管两端，看是否有瞬间亮起的情况，更换灯管技术要求高，需要专用设备,一般用户不建议尝试。
- 维修方法： 和电源板类似，需要测量各路驱动电压，对于高压打火，可以清理烧黑的痕迹并涂上绝缘硅胶，对于驱动芯片或MOS管损坏，进行更换即可，同样，如果维修困难，直接更换背光板是更快捷的选择。
主板/T-CON板维修
- 故障现象： 花屏、无图像但有声音、按键失灵等。
- 常见损坏元件：
- 电解电容： 主板和T-CON板上最多的元件，也是最容易老化的元件，表现为鼓包、漏液、顶部凸起，这是维修的首要检查点，更换同规格、同容量的电容，成本极低,效果显著。
- 排线： 主板到屏幕、主板到T-CON板的扁平排线,因弯折或老化导致接触不良。
- 晶振： 提供时钟信号,损坏后可能导致系统无法启动或工作异常。
- 芯片： 视频处理芯片、CPU等，这类芯片损坏通常维修成本高,不建议修复。
- 维修方法：
（图片来源网络，侵删）
