j706a电源维修技巧涉及安全规范、故障判断、元件检测及电路分析等多个方面，需结合电路原理和实际操作经验逐步排查，以下是具体维修步骤和注意事项：

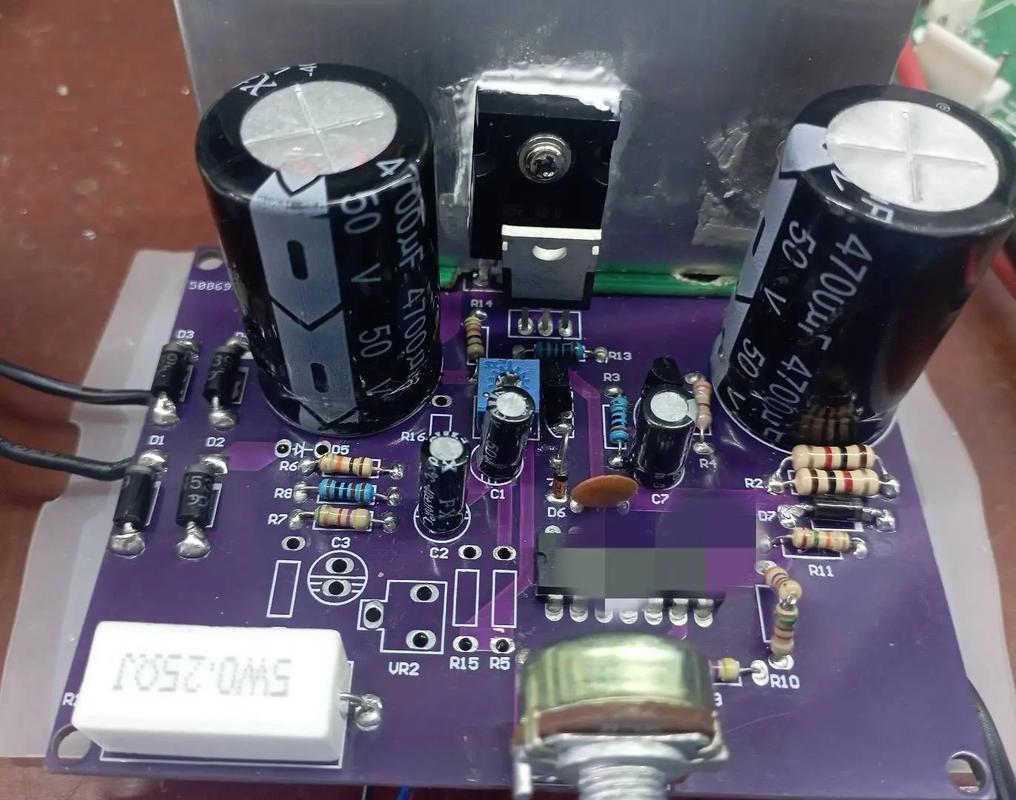

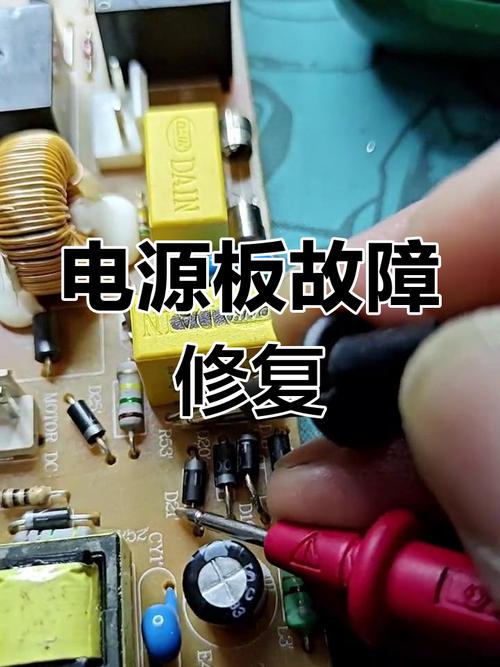

在维修前,必须确保断开电源并等待滤波电容充分放电，避免高压电击风险，使用万用表检测交流输入端电阻，正常情况下应呈高阻状态，若阻值过小，可能存在短路故障，需重点检查整流桥、滤波电容及消磁电路，整流桥常见故障为二极管击穿，可用万用表二极管档测量正反向压降，正向导通电压约0.5-0.7V，反向应截止，滤波电容鼓包、漏液或容量不足会导致输出电压纹波增大，需用容量档或替换法验证。
开关电源部分是故障高发区,首先测量开关管（如MOSFET）的D-S极间电阻，若短路需检查其驱动电路及周边元件，PWM控制器（如UC384x系列）的供电端电压是否正常（通常为12-20V），若电压缺失，排查启动电阻是否开路，反馈电路中，光耦PC817的发光二极管与光敏三极管需分别检测，发光二极管正向压降应为1.2V左右，光敏三极管在通电状态下应有导通特性，取样电阻变值会导致输出电压偏离，可用精密电阻对比测量。

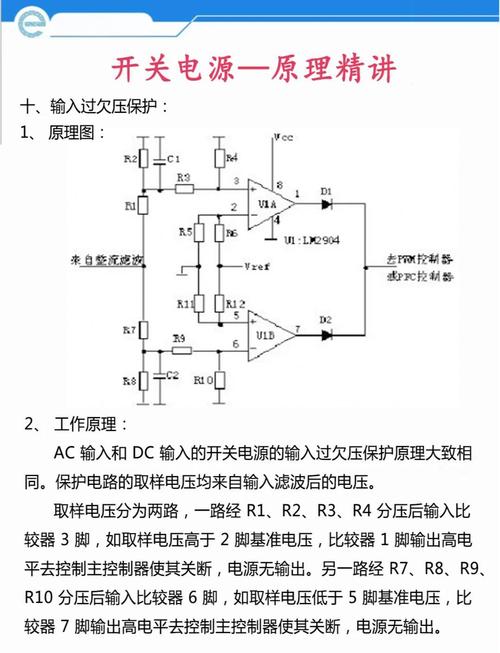

保护电路故障可能引发电源无输出或频繁重启,过压保护（OVP）电路的稳压管（如1N4754A）若击穿，会导致PWM控制器停止工作；过流保护（OCP）电路的检测电阻（通常为几毫欧至几十毫欧）烧毁后需用万用表低阻档仔细检测，副边整流二极管（如肖特基二极管）的正向压降增大会导致输出电压降低，需用二极管档测量其导通特性。
对于输出电压不稳的故障,需检查基准电压源（如TL431）的基准端电压是否为2.5V，若偏差过大可能导致反馈失控，开关变压器的引脚虚焊或匝间短路会产生异常声响，可观察引脚是否有焊锡裂纹，用万用表测量初级绕组电阻（通常为几欧姆至几十欧姆），并与正常值对比，散热风扇不转会导致电源过热保护，需测量风扇供电电压及风扇本身电阻。
维修过程中,更换元件时需注意参数匹配，如开关管的耐压值、电流容量及开关速度；滤波电容的耐压、容量及ESR值；整流二极管的正向电流与反向耐压等，焊接时避免使用过高的温度，防止损坏PCB板或周边元件，修复后需进行空载测试，确认输出电压稳定后再连接负载，避免二次损坏。
以下是相关问答FAQs：
Q1：j706a电源通电后无输出，保险管完好，应如何排查？
A：首先测量交流输入端电压是否正常，若无电压检查电源线及开关，若输入电压正常，检测整流桥输出直流电压（约300V），若无电压则可能是整流桥开路或限流电阻损坏，若有300V电压，则检查开关管是否振荡，可用示波器观察PWM控制器输出端是否有驱动脉冲，若无则检查启动电路及PWM控制器本身，同时检查副边整流电路是否有短路，导致过载保护启动。
Q2：j706a电源输出电压偏低，且伴有轻微啸叫声，可能是什么原因？
A：输出电压偏低且啸叫通常与开关频率异常或负载过重有关，首先断开副边负载，测量空载电压是否恢复正常，若恢复正常则检查负载电路是否存在短路，若空载电压仍偏低，检查开关管是否因驱动不足而工作在放大区，测量PWM控制器输出脉冲宽度是否正常，同时检查开关变压器是否因磁芯饱和产生啸叫，可通过测量初级绕组电感判断，若电感值异常需更换变压器，滤波电容容量下降或整流二极管特性变差也可能导致此类故障。
