什么是FPGA动态可重构技术？
我们需要理解两个基本概念：
（图片来源网络，侵删）
-
静态配置：这是传统FPGA的使用方式，上电后，通过配置文件（如比特流）一次性烧录到FPGA中，设定好所有的逻辑功能（LUT、FF）、I/O、时钟和布线资源，配置完成后，整个芯片的功能就固定了，除非断电重新烧录，否则无法改变，这就像盖好了一栋大楼，每个房间的功能都固定了。
-
动态可重构：这是一种更高级的FPGA使用方式，它允许在系统运行时，对FPGA的局部或全部区域进行重新配置，而不影响其他正在正常工作的区域，这就像一栋“魔方大楼”，你可以在不疏散整栋楼住户的情况下，翻新一层楼，甚至只翻新其中几个房间，改变它们的用途。
核心定义：FPGA动态可重构技术，是指在FPGA器件正常工作的过程中，通过特定的配置机制，对其部分或全部逻辑资源进行实时、按需的重构，以实现功能更新、性能优化或资源复用的一项关键技术。
动态可重构的两种主要类型
动态可重构主要分为两种：部分动态可重构和完全动态可重构。

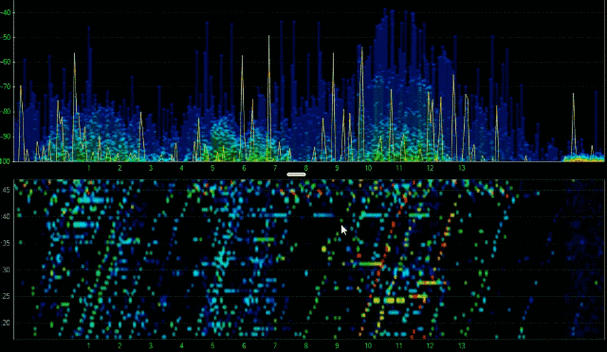

（图片来源网络，侵删）
部分动态可重构
这是目前最主流、最实用的动态可重构技术。
- 工作原理：将FPGA的逻辑资源划分为一个或多个独立的可重构区域，这些区域可以像独立的“处理器”或“功能模块”一样，在系统运行时被单独地加载、更新或卸载新的配置数据。
- 类比：想象一个计算机，CPU、内存、显卡是独立的模块，你可以热插拔一个USB设备（可重构区域），而不需要关机重启整个计算机（整个FPGA）。
- 关键技术：
- 模块化设计：必须将系统功能分解为独立的、可动态加载的模块。
- 配置接口：需要一个专门的配置控制器（通常是内部的微控制器或硬核处理器，如ARM Cortex-A系列）来管理RR的配置流程。
- 配置数据流：配置数据必须以特定的格式和时序，通过专用的配置接口（如ICAP - Internal Configuration Access Port）流送到RR中。
- 优点：
- 极高的资源利用率：同一个硬件区域可以在不同时间执行不同的任务，实现“时分复用”。
- 系统功能的在线升级：可以修复Bug、增加新功能，而无需中断整个系统或让设备返厂。
- 降低功耗：不用的RR可以被断电或置于低功耗状态，只在需要时才上电配置。
- 增强系统安全性：可以动态加载安全模块，或在不用的区域执行加密/解密任务。
完全动态可重构
这是一种理论上存在但实际应用较少的技术。
- 工作原理：在系统运行时，对FPGA的全部逻辑资源进行重新配置，这通常意味着配置过程会中断整个系统的运行。
- 类比：这就像在计算机运行时，突然关机，然后换上一个全新的操作系统，再开机，整个过程系统是不可用的。
- 应用场景：主要用于一些特殊的科研或原型验证，例如探索不同的计算架构，或者在单次配置中执行一个复杂的、由多个阶段组成的算法（每个阶段配置不同）。
- 局限性：由于会中断整个系统，其应用价值远不如PDR，因此在工业界和学术界，PDR是研究和应用的重点。
动态可重构的工作流程（以PDR为例）
一个典型的部分动态可重构流程如下：
-
系统划分：
（图片来源网络，侵删）- 将整个FPGA设计划分为两个部分：
- 静态区域：负责控制整个系统、管理配置接口、与外部通信等，其功能在整个生命周期中保持不变。
- 可重构区域：可以被动态加载不同功能模块的区域。
- 将整个FPGA设计划分为两个部分：
-
模块设计：
- 为RR设计一系列独立的、功能单一的“比特流模块”（
.rbf或.bit文件），每个模块代表一个特定的任务（如FFT、图像滤波、加密算法等）。
- 为RR设计一系列独立的、功能单一的“比特流模块”（
-
运行时管理：
- 系统的静态部分（通常是一个处理器）根据当前的任务需求，决定需要加载哪个功能模块到RR中。
- 处理器通过ICAP接口,从外部存储器（如Flash）或网络中获取对应的配置数据流。
- 处理器控制ICAP,将数据流安全、可靠地写入RR中。
-
上下文切换：
- 在加载新模块之前,如果RR中有正在运行的任务，需要先将任务的中间状态（数据）保存到外部存储器中。
- 新模块加载完成后,再将之前保存的状态数据读入，以便任务可以“无缝”继续执行，这个过程就像操作系统的进程上下文切换。
动态可重构的优势与挑战
优势
- 资源利用率最大化：这是最核心的优势，一个硬件区域可以处理多个任务，大大提高了昂贵FPGA资源的利用率。
- 系统灵活性与适应性：可以根据外部环境或任务需求的变化，实时改变硬件功能，实现“软件定义的硬件”。
- 低功耗设计：通过动态地开启和关闭RR，可以显著降低系统的整体功耗，对于移动设备和嵌入式系统至关重要。
- 功能安全与可靠性：可以动态加载和验证安全模块，或者在检测到故障时，用备用模块替换故障模块，实现系统的自我修复。
- 在线升级与维护：无需物理接触或停机即可更新系统功能，这对于部署在远程或难以访问的设备（如卫星、基站）中的系统具有巨大价值。
挑战
- 设计复杂性：与传统的静态设计相比，PDR的设计流程要复杂得多，需要进行精心的区域划分、时序收敛分析，并处理复杂的配置时序和状态管理问题。
- 工具链支持：虽然主流FPGA厂商（如Xilinx/AMD, Intel）都支持PDR，但其工具链（Vivado, Quartus）的配置和使用相对复杂，需要开发者具备更深入的知识。
- 性能开销：配置过程本身需要时间（毫秒级），并且需要额外的控制逻辑（处理器、状态机），这会带来一定的性能和面积开销。
- 验证与调试困难：由于系统在运行时部分区域在变化，传统的静态时序分析和逻辑仿真难以完全覆盖所有场景，验证和调试变得异常困难。
- 数据带宽限制：配置数据的加载速度可能成为瓶颈，尤其是在需要频繁切换大型任务时。
典型应用场景
- 软件定义无线电：同一硬件平台可以动态加载不同的通信协议模块（如4G/5G/WiFi/蓝牙），实现多模通信。
- 数据中心加速：一个FPGA卡可以动态地为不同的虚拟机或任务加速不同的算法（如数据库查询、AI推理、视频转码），提高硬件资源池的利用率。
- 边缘计算与物联网：在资源受限的边缘设备上，通过动态重构，可以根据不同的应用场景（如人脸识别、异常检测）切换硬件加速器，平衡性能与功耗。
- 航空航天与国防：用于卫星载荷、雷达系统等，需要在不中断任务的情况下进行功能升级和抗辐射加固。
- 高性能计算：在科学计算中，可以根据计算阶段的不同，动态重构硬件以匹配不同的计算模式（如矩阵乘法、FFT），优化整体性能。
主流FPGA厂商的支持
- AMD/Xilinx：是该领域的领导者，其Zynq UltraScale+ MPSoC 和 Versal 系列芯片集成了强大的ARM处理器和可编程逻辑，并提供了成熟的PDR解决方案和工具支持（如Vivado的PDR Flow）。
- Intel (原Altera)：也提供类似的技术，称为Partial Reconfiguration，其Stratix 10, Agilex 等FPGA系列以及集成了Nios II处理器的SoC器件都支持该技术。
FPGA动态可重构技术是一项革命性的技术,它模糊了硬件和软件的界限，赋予了FPGA前所未有的灵活性和效率，尽管它带来了设计和验证上的挑战，但在资源利用率、功耗和系统适应性方面具有无与伦比的优越性，随着5G、AI、边缘计算等新兴领域的发展，动态可重构技术正变得越来越重要，是未来高性能计算和智能系统的关键技术之一。
