弱电电路板维修入门讲解需要从基础理论、工具准备、故障判断到实操技巧逐步展开，适合零基础学习者系统掌握，弱电电路板通常指工作电压低、电流小的电子设备板卡，如电源板、控制板、信号处理板等，其维修核心在于通过逻辑分析和仪器测量定位故障点，再进行针对性修复。

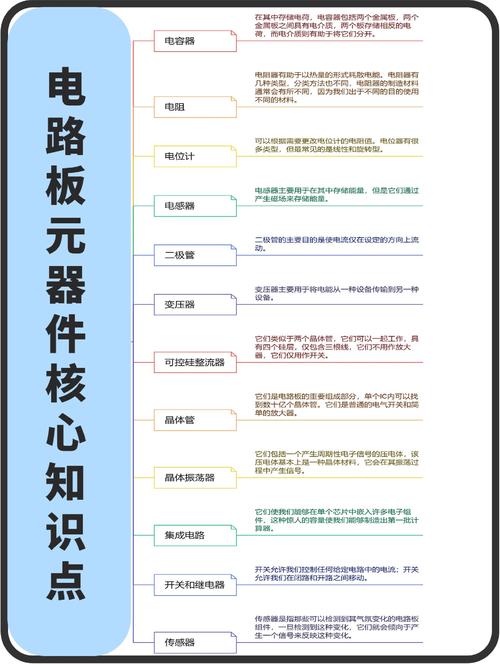

学习弱电电路板维修需掌握基础电路知识，应理解欧姆定律、基尔霍夫定律等基本原理，熟悉电阻、电容、电感、二极管、三极管、集成电路等常用元器件的符号、特性及作用，电阻用于限流和分压，电容有储能、滤波、耦合功能，二极管具有单向导电性，三极管可作开关或放大元件，集成电路则是实现复杂功能的核心模块，需学会识别电路板上的原理图和布局图，原理图描述电路的逻辑连接关系，布局图则展示元器件的实际位置，两者结合能快速定位关键测试点。
工具准备是维修的前提，必备工具包括：万用表（用于测量电压、电流、电阻等参数，推荐数字万用表，操作简单且精度高）、示波器（观察信号波形，判断电路信号是否正常，适合维修高频或数字电路）、电烙铁（用于焊接和拆卸元器件，建议选择功率20-35W的恒温烙铁，避免高温损坏元件）、吸锡器或吸锡线（清除焊点上的多余焊锡）、放大镜或显微镜（观察电路板细小线路和元器件引脚）、镊子、剪线钳等辅助工具，备用元器件库也需建立，常用如不同阻值的电阻、容值的电容、型号的二极管三极管等，以便替换故障元件。

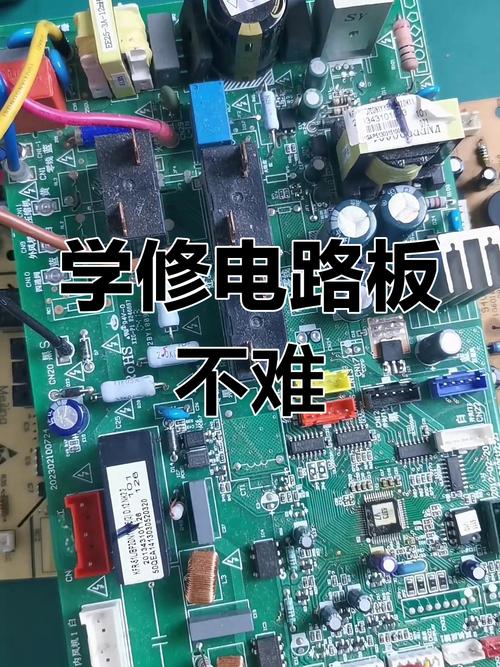

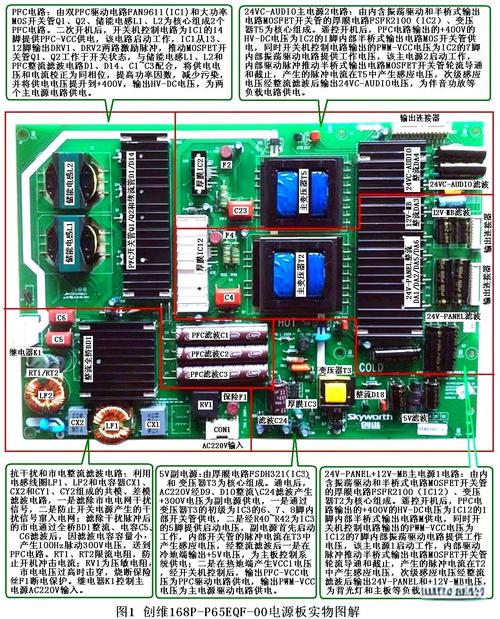

故障判断是维修的关键步骤，需遵循“先外后内、先易后难、先电源后负载”的原则，先检查外部条件，如电源适配器是否正常、连接线是否松动，排除外部问题后，再拆机检测电路板，第一步测量电源部分，用万用表检查输入电压是否正常，保险丝是否熔断（若熔断需排查短路原因，如滤波电容、整流桥是否击穿），电源集成电路（如LM2596、LM317等）输出电压是否稳定，第二步观察电路板外观，检查有无明显烧焦、发黑痕迹，元器件有无破裂、鼓包，电容是否漏液，铜箔线路是否断裂，第三步分段检测，将电路板按功能模块（如电源模块、控制模块、接口模块）划分，逐一排查，维修一块电源板时，先测交流输入端是否有220V电压，再测整流滤波后的直流电压，最后查开关变压器次级输出电压，逐步缩小故障范围。
对于常见故障，需掌握典型处理方法，如“电源无输出”故障，可能原因包括保险丝熔断、启动电阻开路、开关管损坏等，需依次排查；“输出电压不稳”多由滤波电容失效（用万用表电容档或替换法验证）或稳压电路（如TL431、光耦）异常引起；“数字电路不工作”则需检查晶振是否起振（用示波器测波形）、复位电路是否正常、CPU供电是否稳定，维修时需注意安全，先断电操作，避免触电或短路；焊接元器件时，烙铁头温度控制在350℃左右，焊接时间不超过3秒，防止损坏元件或铜箔脱落。
为提高效率，可借助表格总结常见故障现象与可能原因：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 电源无输出 | 保险丝熔断、启动电阻开路、开关管击穿 | 万用表测保险通断、启动电阻阻值、开关管极间电阻 |
| 输出电压偏低 | 滤波电容失效、稳压管损坏、负载过重 | 替换滤波电容、测稳压管两端电压、断开负载测电压 |
| 电路板无法开机 | 电源开关损坏、晶振停振、CPU虚焊 | 测开关通断、示波器查晶振波形、放大镜观察CPU引脚 |
| 信号传输异常 | 接口氧化、耦合电容失效、芯片损坏 | 酒精清洁接口、测电容容值、替换法排查芯片 |
维修经验积累至关重要，初学者可从简单电路板（如充电器、小家电控制板）入手，逐步尝试复杂板卡，每次维修后记录故障点、原因及解决方法，形成知识库，多参与技术论坛、维修社群交流，学习他人经验，提升故障分析能力。
相关问答FAQs
Q1：弱电电路板维修时，如何判断电容是否损坏？
A1：判断电容损坏可通过多种方法：一是外观检查，观察电容是否鼓包、漏液或破裂；二是万用表检测，用数字万用表的电容档测量容值，若实测值远小于标称值或无容量，则电容失效；三是替换法，若怀疑电容导致电路异常（如电源滤波不良），可用同规格新电容替换，观察故障是否排除；四是示波器观察波形，若滤波电容失效，输出电压纹波会明显增大。
Q2：维修时遇到集成电路（IC）损坏，如何快速确定型号并替换？
A2：确定IC型号需查看电路板上的丝印标记（通常印有型号前缀或部分字符），若丝印模糊，可通过原理图查找或搜索电路板型号获取资料，若无法确认型号，可用万用表测各引脚对地电阻，与正常板对比，异常引脚对应的IC可能损坏，替换时需确保型号、封装、引脚功能完全一致，焊接时注意引脚对齐，避免短路，建议使用IC起拔器拆卸,防止损坏焊盘。
