家用空调作为现代家庭中不可或缺的制冷制热设备,其正常运行依赖于稳定可靠的电路系统，了解家用空调的电路原理及掌握基本维修方法，不仅有助于延长设备使用寿命，还能在出现简单故障时及时处理，避免因小问题导致设备停机或损坏，以下从电路原理、常见故障及维修步骤三个方面展开详细说明。

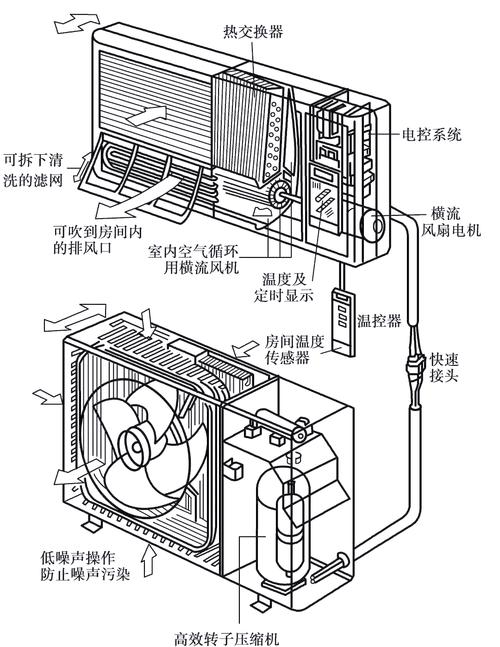

家用空调的电路系统主要由电源模块、控制模块、驱动模块和保护模块四部分组成，各模块协同工作以实现空调的自动控制功能，电源模块是整个电路的基础，通常包括输入滤波、整流、稳压等环节，220V交流电进入空调后，首先通过压敏电阻和保险丝进行过压保护和短路保护，随后经整流桥转换为直流电，再通过电容滤波和稳压芯片（如7812、7805）输出稳定的12V和5V直流电压，供给控制电路和驱动电路使用，控制模块以微处理器（MCU）为核心，是空调的“指挥中心”，MCU通过接收遥控器指令、温度传感器信号、电流检测信号等，经内部程序处理后，输出控制信号至驱动模块，实现对压缩机、风扇电机、四通阀等部件的启停和调速控制，驱动模块则包括继电器、可控硅等元件，MCU输出的弱电信号通过继电器或可控硅放大后，驱动大功率负载（如压缩机电机）工作，保护模块则通过电流互感器、热敏电阻等元件实时监测电流、温度等参数，当出现过流、过热、欠压等异常情况时，立即切断电源或停止相关部件运行，以保护设备安全。

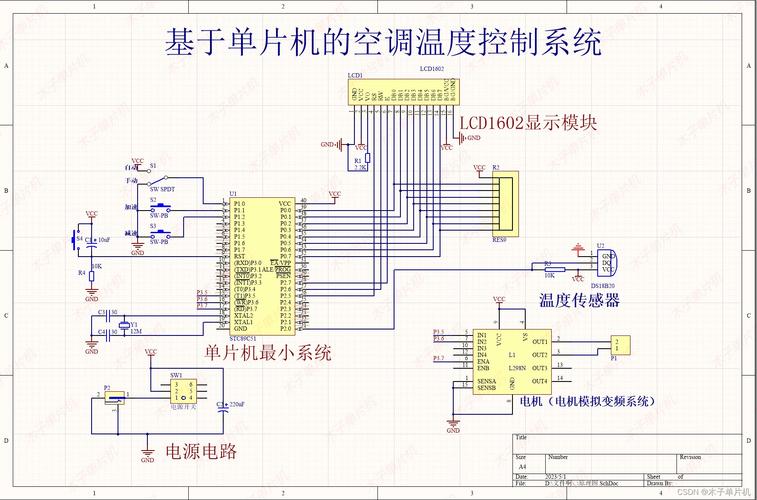

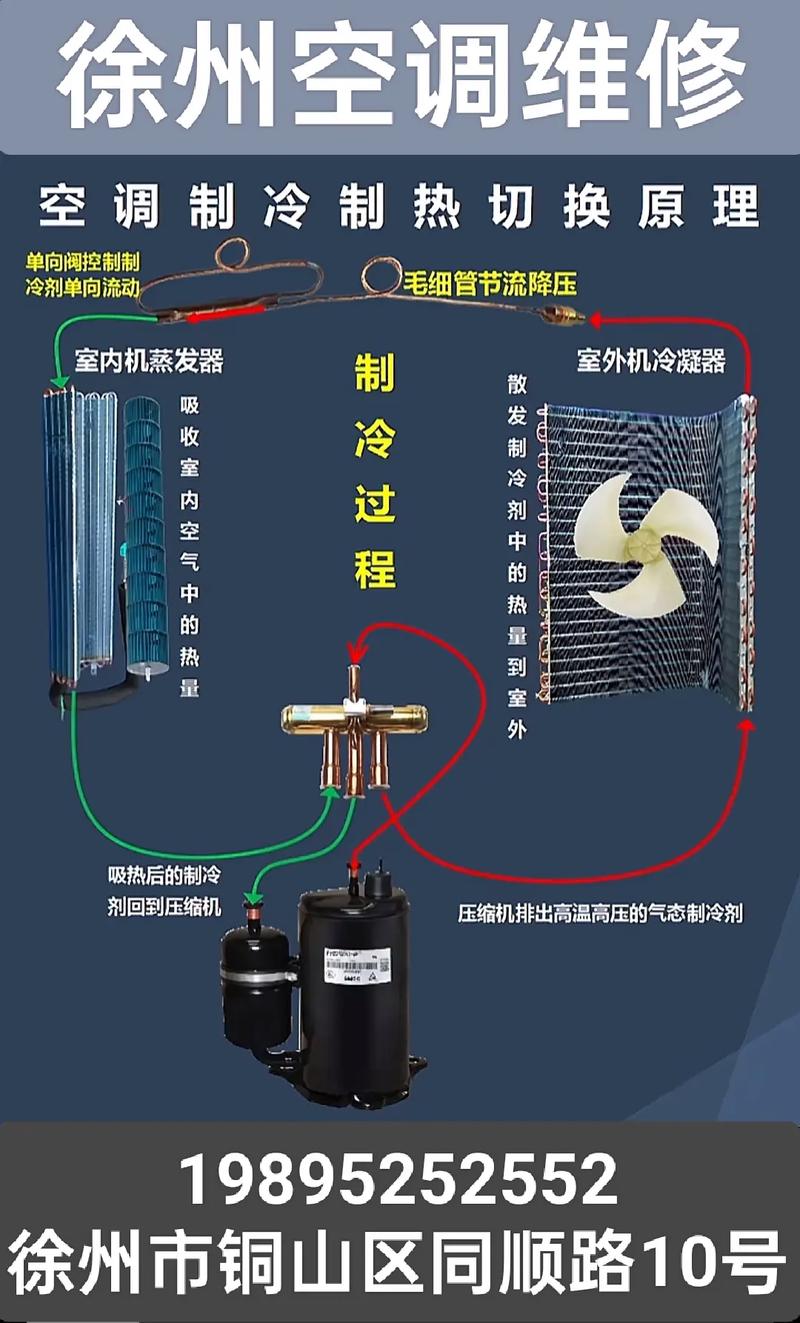

在电路原理中,传感器信号采集与控制逻辑是关键环节，空调内部通常设有多个温度传感器，如室内环境温度传感器、蒸发器温度传感器、冷凝器温度传感器等，这些传感器多为热敏电阻，其阻值随温度变化而改变，MCU通过检测阻值变化判断当前温度状态，并与设定温度比较后控制压缩机运行频率或风扇转速，当室内温度高于设定温度时，MCU控制压缩机启动，制冷系统开始工作，蒸发器温度下降，当蒸发器温度过低时（低于0℃），MCU会暂停压缩机运行，防止蒸发器结霜过多影响换热效率，空调还设有电流检测电路，通过电流互感器实时监测压缩机运行电流，当电流过大时（如压缩机卡缸、制冷剂泄漏等），MCU会立即切断压缩机电源，避免烧毁电机。
家用空调的常见电路故障主要包括不启动、制冷制热效果差、频繁启停、保护性停机等，故障原因通常涉及电源故障、控制电路故障、传感器故障或驱动电路故障，维修时需遵循“先断电、后检测，先电源、后负载，先简单、后复杂”的原则，逐步排查，首先检查电源部分，确保空调供电正常，保险丝是否熔断，压敏电阻是否击穿，若保险丝熔断，需进一步检查整流桥、滤波电容、压缩机等元件是否存在短路故障，其次检查控制电路，测量MCU工作电压（通常为5V）是否正常，复位电路、晶振电路是否起振，若MCU无供电或工作异常，需检查电源稳压芯片及其外围元件，传感器故障是导致空调控制失灵的常见原因，可用万用表测量传感器在不同温度下的阻值，与正常值对比判断好坏，室温传感器在25℃时阻值约为10kΩ，若偏差过大（如大于20%或小于5kΩ），则需更换，驱动电路故障多表现为继电器不吸合或可控硅损坏，可用万用表检测继电器线圈是否断路，触点是否粘连，或可控硅是否击穿，必要时更换同型号元件。
对于压缩机不启动的故障,可分三步排查：第一步检查电源电压是否正常，电压过低（低于198V）可能导致压缩机无法启动；第二步检查启动电容是否失效，压缩机启动电容容量减小会导致启动转矩不足，可用电容表测量容量，若小于标称值的20%需更换；第三步检查压缩机本身，若测量压缩机绕组阻值异常（如三相阻值不平衡或对地短路），则需维修或更换压缩机，对于空调频繁启停的故障，重点检查传感器是否接触不良，制冷剂是否过多或过少（导致压力异常），以及冷凝器是否脏污（影响散热效率），保护性停机故障需通过故障代码判断原因，不同品牌空调的故障代码含义不同，E1”通常表示压缩机过流，“E2”表示蒸发器防冻结保护，“E3”表示压缩机过热等，需对照说明书针对性处理。
为了更直观地展示常见故障与维修方法,以下用表格归纳：
| 故障现象 | 可能原因 | 检测方法 | 维修措施 |
|---|---|---|---|
| 空调不启动 | 保险丝熔断 | 目测保险丝是否发黑 | 更换同规格保险丝 |
| 电源电压过低 | 万用表测量输入电压 | 等待电压恢复或使用稳压器 | |
| 压缩机启动电容失效 | 电容表测量容量 | 更换同容量启动电容 | |
| 制冷效果差 | 制冷剂泄漏 | 压力表检测系统压力 | 检漏、补加制冷剂 |
| 室外风机不转 | 万用表检测风机电机绕组 | 修复或更换风机电机 | |
| 蒸发器结霜 | 检查蒸发器温度传感器阻值 | 更换传感器或调整设定参数 | |
| 频繁启停 | 传感器接触不良 | 检查传感器插头是否松动 | 重新插接或更换传感器 |
| 制冷剂过多 | 测量高压压力是否过高 | 放出多余制冷剂 | |
| 电压波动大 | 监测电源电压稳定性 | 安装稳压电源 |
在实际维修中,还需注意安全事项：断电后必须等待电容放电完毕再操作，避免触电；更换元件时需选用同型号或参数兼容的元件，防止因参数不匹配导致新故障；对于涉及制冷系统的故障，若不具备专业工具和知识，建议联系售后维修，避免因操作不当造成设备损坏或安全隐患。
相关问答FAQs
Q1：空调开机后显示故障代码“E1”，但能正常送风，是什么原因？
A1：“E1”代码通常表示压缩机过流保护，可能原因包括：①压缩机启动电容失效，导致启动电流过大；②制冷剂泄漏，压缩机负荷增大；③压缩机绕组短路，导致运行电流异常，维修时需先测量压缩机运行电流，若电流远大于额定值，需检查启动电容是否鼓包或容量下降，若电容正常则可能是制冷剂泄漏或压缩机故障，需进一步检漏或测量压缩机绕组阻值判断。
Q2：空调遥控器失灵，但手动按键正常，如何处理？
A2：遥控器失灵且手动按键正常，说明空调主控电路正常，故障在遥控器或接收电路，可先更换遥控器电池，若仍无效，需检查遥控器红外发射头是否损坏（可用手机摄像头对准遥控器按键，观察是否有红外光发出）；若无红外光，可能是遥控器内部电路故障，需维修或更换，若遥控器正常，则需检查空调接收头的供电电压和信号输出，用万用表测量接收头VCC端电压（通常为5V），若电压正常但无信号输出，则需更换接收头。
