士林变频器维修故障检测是一项系统性工作，需要结合理论知识与实操经验，通过逐步排查定位故障根源，才能有效解决问题，以下从常见故障类型、检测流程、关键部件检查及注意事项等方面展开详细说明。

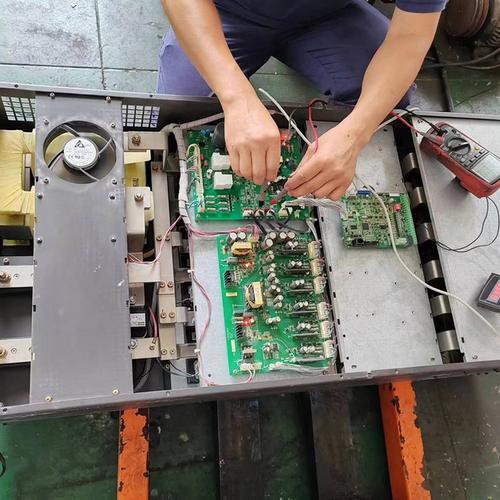

（图片来源网络，侵删）
常见故障类型及初步判断
士林变频器在工业应用中可能出现多种故障，根据故障表现可分为以下几类,初步判断可快速缩小检测范围：
- 上电无显示：指变频器通电后屏幕无任何指示灯亮起，可能涉及电源模块、熔断器、控制板等问题。
- 过流故障：表现为输出电流超过额定值，常见原因包括电机短路、逆变模块损坏、参数设置错误等。
- 过压/欠压故障：直流母线电压异常（过压通常高于800V，欠压低于400V），可能由输入电源波动、制动单元故障或充电电阻异常引起。
- 过热故障：散热器温度过高（通常超过85℃），多由风扇停转、环境温度过高或散热片堵塞导致。
- 通讯故障：与PLC、上位机等设备无法通讯，可能涉及通讯接口损坏、参数配置错误或线路干扰。
故障检测流程及步骤
检测需遵循“先断电、再上电，先外后内，先简单后复杂”的原则，避免二次损坏,具体流程如下：
安全准备
- 断电确认：切断输入电源，等待至少10分钟，确保直流母线电容放电完毕（用万用表测量直流电压低于36V）。
- 工具准备：万用表（电压档、电阻档、二极管档）、示波器、绝缘电阻测试仪、螺丝刀及专用检测软件。
- 环境检查：确认变频器周围无积水、粉尘，通风口无遮挡，安装是否符合规范（如垂直安装、散热间距）。
外观及初步检查
- 目视检查：观察变频器外壳有无变形、烧焦痕迹，接线端子是否松动，电容有无鼓包、漏液。
- 电源输入检测：用万用表测量输入端三相电压（380V±10%），确认电压平衡且无缺相。
- 输出线路检查：断开电机电缆，测量绝缘电阻（相间及对地绝缘电阻应大于10MΩ），排除电机短路或接地故障。
上电后检测
若外观及输入正常，可通电进行动态检测（注意佩戴绝缘手套，使用隔离变压器）：
- 直流母线电压：测量P、N端子电压，正常应为1.3倍输入电压（约500V），若电压为0，检查整流模块及熔断器；若电压过高，检查制动单元是否释放能量；若电压过低，检查充电电阻是否开路。
- 显示面板状态：观察是否有故障代码（如OC1表示过流、OU1表示过压），结合代码手册初步判断故障方向。
- 驱动信号检测：用示波器测量逆变模块的驱动波形（如IGBT的G、E极电压），正常应为幅值15V左右的PWM波，若波形异常或无波形，检查驱动板及光耦。

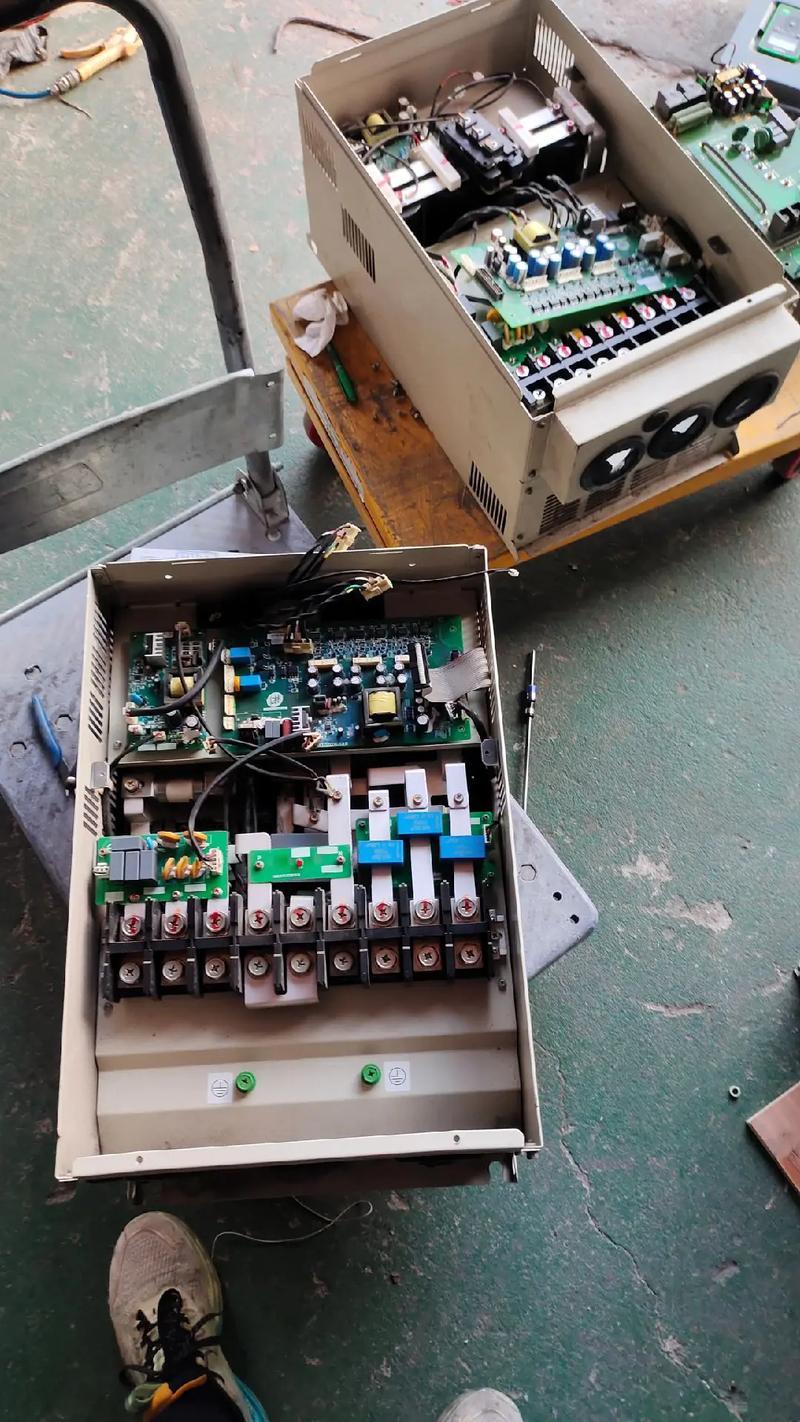

关键部件深度检测
若初步检查未定位故障，需拆机检测核心部件：

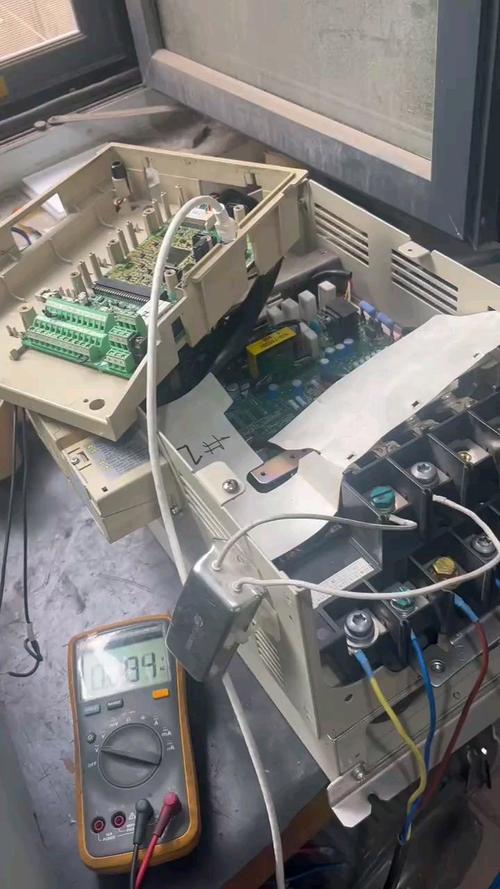

（图片来源网络，侵删）
| 部件名称 | 检测方法 | 常见故障现象 |
|---|---|---|
| 整流模块 | 用万用表二极管档测正反向电阻：正常时R、S、T端与P端正向导通（0.3-0.5V），反向截止（∞）。 | 二极管击穿（短路）或开路，导致直流电压异常。 |
| 逆变模块（IGBT） | 拆下模块，测C、E极间二极管：正向导通（0.5-0.7V），反向截止；G、E极电阻正常为10-20kΩ。 | IGBT击穿（短路）或驱动极开路，导致过流故障。 |
| 充电电阻 | 断电后测量阻值（参考标称值，如50Ω/100W），若阻值无限大或远小于标称值，则损坏。 | 开路导致上电无直流电压，短路则熔断器熔断。 |
| 电解电容 | 用电容表测容量（应不低于标称值80%），或观察顶部是否鼓包、漏液。 | 容量下降导致滤波不良，引发电压波动或过热。 |
| 驱动板 | 测量光耦输入端（应有10-20V控制电压）、输出端（波形幅值15V左右）。 | 光耦损坏、电阻烧毁，导致驱动信号丢失。 |
检测注意事项
- 防静电措施：拆装CMOS芯片、驱动板时，需佩戴防静电手环，避免静电击穿元件。
- 参数备份：检测前记录原始参数（如电机额定电流、载波频率），避免误操作导致参数丢失。
- 逐步加压测试：对于疑似损坏的模块，可使用调压器逐步升压，避免突然上电扩大故障。
- 软件诊断：通过士林变频器专用监控软件读取实时数据（如输出电流、频率、温度），辅助分析故障。
相关问答FAQs
Q1：士林变频器上电后显示“OU1”过压故障，如何排查？
A：OU1故障通常指直流母线电压过高，排查步骤如下：
- 检查输入电压是否超过440V（三相380V输入时，直流电压正常约510V，若超过580V则为过压）；
- 断开电机负载，若故障消失，说明电机处于发电状态（如风机、起重机负载），需检查制动单元是否正常工作，或增加制动电阻；
- 若输入电压正常，检查制动电阻是否开路（无法消耗再生能量），或制动晶体管是否击穿；
- 检测充电电阻是否短路（导致直流电压异常升高），或整流模块是否异常升高电压。
Q2：变频器运行中频繁出现“OC1”过流故障，如何处理？
A：OC1故障指输出电流超过额定值，需分步排查：
- 断开电机：若故障消失，检查电机绕组是否短路（用万用表测绝缘电阻）、电缆是否过长或屏蔽不良（分布电容过大导致过流）；
- 检查逆变模块：拆下IGBT模块，测C、E极是否击穿（短路），若损坏需更换同型号模块并检查驱动板；
- 参数设置：确认电机额定电流、转矩提升等参数是否正确（如转矩提升过高易导致启动过流）；
- 负载检查：确认机械负载是否卡死（如电机轴承损坏、传动机构卡滞）,导致电机堵转而过流。
