ZX7-250 电焊机维修教程
第一部分：安全须知与准备工作
安全第一！
（图片来源网络，侵删）
- 断电操作：在进行任何检查或维修前，必须完全切断焊机的电源，并等待至少5-10分钟，让内部电容充分放电，可以用万用表测量输入端和输出端确认无电压。
- 高压危险：焊机内部主变压器、整流桥、IGBT/晶闸管等部件在断电后仍可能储存高压，操作时务必小心。
- 绝缘防护：操作时最好佩戴绝缘手套和绝缘鞋，使用绝缘工具，如带绝缘手柄的螺丝刀和万用表表笔。
- 通风良好：焊接时会产生有害气体，维修时也可能有烧焦的气味，确保工作环境通风。
准备工具与资料
- 基本工具：螺丝刀（十字、一字）、扳手、尖嘴钳、镊子。
- 测量工具：
- 数字万用表（必备，用于测电压、电阻、通断）
- 绝缘电阻表（兆欧表，可选，用于检测变压器绝缘）
- 示波器（高级，用于观察控制板脉冲信号）
- 备件：常用易损件，如风扇、保险丝、IGBT/晶闸管、整流桥、快速熔断器等。
- 图纸资料：尽可能找到该焊机的电气原理图和接线图，这是维修的“地图”，至关重要，如果没有，可以在网上搜索对应型号的图纸。
第二部分：故障现象分类与排查思路
将故障现象分为几大类,逐一排查，可以高效定位问题。
A. 完全无输出，指示灯不亮，风扇不转
这通常是电源输入或初级电路的问题。
-
检查外部电源：
（图片来源网络，侵删）- 确认电源开关是否打开。
- 检查电源线是否插好,插座是否有电。
- 检查输入电源电压是否正常（如单相220V或三相380V，根据焊机型号而定）。
-
检查输入保险丝：
- 打开机壳,找到输入端的保险丝座。
- 断电后，用万用表电阻档测量保险丝是否熔断，这是最常见的故障点之一。
- 如果保险丝熔断，不要直接更换新的！必须先找到导致保险丝熔断的故障点，否则会再次烧毁。
- 检查输入整流桥：用二极管档或电阻档测量整流桥的四个二极管是否击穿短路。
- 检查主变压器初级线圈：测量初级线圈对地（机壳）的电阻，应为无穷大，如果阻值很小或为零，说明变压器初级线圈对地短路，需要更换变压器。
- 检查滤波电容：用万用表电阻档测量，充电时会看到阻值变化，最终应趋于无穷大，如果短路，阻值会很小。
- 检查压敏电阻：通常并联在输入电源两端，用于防雷击，如果击穿，会表现为短路，导致保险丝熔断。
-
检查电源开关和控制板：
- 检查电源开关本身是否损坏。
- 检查控制板上是否有明显的元件烧毁、鼓包或虚焊。
B. 有输出，但电流不稳，忽大忽小
这通常与控制电路、反馈电路或主功率输出电路的接触不良有关。
-
检查输出电缆和接头：
（图片来源网络，侵删）- 检查焊钳、接地夹电缆是否破损或内部断丝。
- 检查电缆与焊机输出端子的连接是否牢固,螺丝是否松动，接触不良是导致电流不稳的常见原因。
-
检查主变压器：
- 检查主变压器次级线圈螺丝是否松动,导致输出电压波动。
- 变压器内部匝间短路也可能导致输出不稳,但这种情况较少见。
-
检查控制电路板：
- 反馈信号：找到电流/电压取样电路（通常是一个小电流互感器或一个采样电阻），检查其连接是否牢固，取样电阻是否阻值正确。
- 给定电位器：检查电流调节电位器是否接触不良，可以尝试转动几下，或用酒精清洗内部碳膜。
- 控制芯片：检查控制核心（如TL494、SG3525等）及其周边电路的供电、振荡、输出信号是否正常，需要一定的电路知识。
C. 空载电压正常，但一焊接就跳闸或保护
这通常是输出端短路或功率元件损坏。
-
检查输出端是否短路：
在断电状态下,用万用表电阻档测量焊机输出端（正负极），电阻应非常大（兆欧级），如果阻值很小或为零，说明输出线缆或工件侧有短路。
-

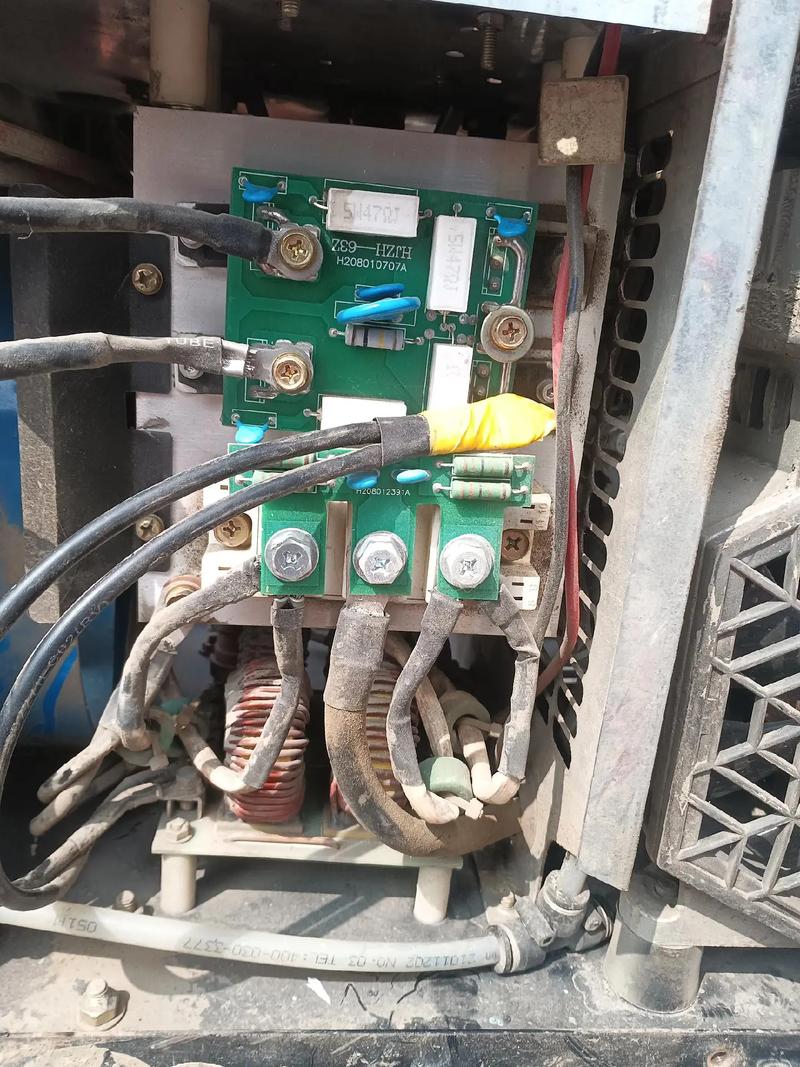

检查主功率输出电路：
- 快速熔断器：在主变压器次级和IGBT/晶闸管之间通常有快速熔断器，检查其是否熔断，如果熔断，说明后级有严重短路。
- 整流桥（次级）：检查输出整流桥的二极管是否击穿。
- IGBT/晶闸管：这是最容易损坏的功率元件。
- 测量方法：将IGBT/晶闸管从电路板上拆下（或至少断开其栅极/门极的连接），用万用表二极管档测量。
- 对于IGBT：测量C-E极、G-E极、G-C极之间，都应有二极管的特性（C-E极之间类似一个二极管），如果任何两极之间短路，则已损坏。
- 对于晶闸管：测量A-K极、G-K极，不应短路，同时需要触发测试，比较复杂，建议直接更换。

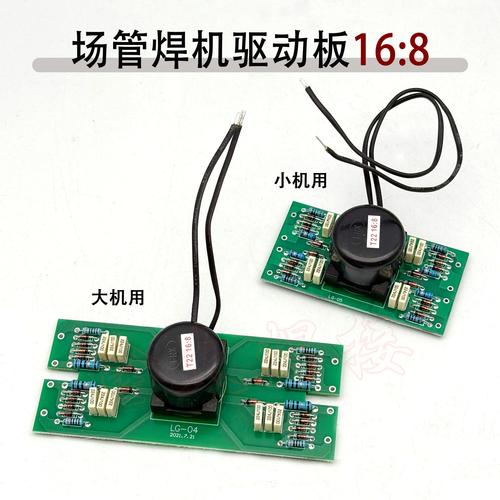

- 驱动电路：如果IGBT/晶闸管损坏，更换后必须检查其驱动电路，驱动电路故障（如驱动IC、光耦、电阻电容损坏）会导致IGBT/晶闸管因驱动不足或过驱动而再次烧毁。
D. 风扇不转，但焊机工作正常
-
检查风扇本身：
- 断电后,用手拨动风扇叶片，看是否被卡住。
- 给风扇单独通电（如用电池），看是否转动，如果不动，则风扇损坏，更换同型号风扇。
-
检查风扇供电电路：
- 找到风扇的接线,用万用表测量其两端是否有DC电压（通常是12V或24V）。
- 如果有电压但风扇不转：风扇损坏。
- 如果没有电压：
- 检查供电线路是否断路或虚接。
- 检查控制风扇的继电器或三极管是否损坏。
第三部分：核心部件详解与维修
IGBT/晶闸管 的检测与更换
- 检测：如上文所述，拆下后用万用表二极管档测量，判断其好坏。
- 更换：
- 确认型号：务必更换相同型号、相同参数的IGBT/晶闸管。
- 散热处理：在IGBT/晶闸管和散热片之间均匀涂抹导热硅脂。
- 安装力矩：用合适的力矩拧紧螺丝，确保散热良好但不要用力过猛导致器件损坏。
- 检查驱动板：更换后，在通电前最好用示波器检查一下驱动板输出的脉冲信号是否正常。
控制板 的维修
控制板是焊机的“大脑”，维修难度最大。
- 目视检查：仔细观察板上是否有烧黑的元件、炸裂的电容、虚焊的焊点。
- 测量供电：检查控制芯片（如TL494）的Vcc引脚是否有稳定的+15V~+20V工作电压。
- 检查振荡电路：测量控制芯片的振荡定时引脚（如RT/CT脚）的波形和频率，是否与设计值一致。
- 检查反馈电路：测量电流/电压反馈信号的输入端是否有信号。
- 检查驱动输出：测量驱动芯片（如TLP250）或三极管的输出端，在焊接和停止状态下是否有正确的电平变化。
