CAN总线技术作为一种广泛应用于汽车电子、工业自动化等领域的通信协议，其高效性、可靠性和实时性使其成为现代控制系统的核心组成部分，以下将从CAN总线的基本原理、技术特点、应用领域、协议规范以及发展趋势等方面进行详细阐述，并辅以表格对比说明,最后提供相关问答。

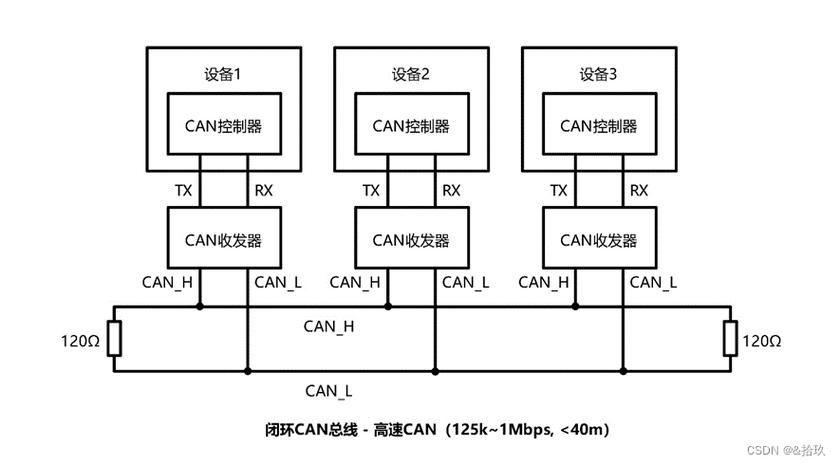

CAN总线（Controller Area Network）由德国博世公司于20世纪80年代初开发，最初旨在解决汽车中众多电子控制单元（ECU）之间的通信问题，其核心思想是通过一条共享的通信线路实现多节点之间的数据交换，而无需复杂的地址分配机制，CAN总线采用串行通信方式，基于差分信号传输（如CAN_H和CAN_L两条线），具备较强的抗干扰能力，物理层遵循ISO 11898标准，支持多种拓扑结构，如总线型、星型或混合型，最大通信距离可达10km（速率低于5kbps时），最高传输速率可达1Mbps（距离不超过40m）。
CAN总线的技术特点主要体现在以下几个方面：采用非破坏性总线仲裁机制，基于CSMA/CD（载波侦听多路访问/冲突检测）协议，通过优先级标识符（ID）决定节点访问权限，优先级高的数据帧可优先传输，避免数据冲突；具备强大的错误检测与处理能力，包括循环冗余校验（CRC）、位监控、位填充等机制，确保数据传输的可靠性；支持多主站结构，任何节点均可主动发起通信，无需主控节点协调，提升系统灵活性；采用短帧结构（标准帧8字节，扩展帧8字节），降低通信延迟，适合实时性要求高的场景；节点数量可达110个（通过中继器可扩展），且节点故障不会影响总线通信,具备较高的容错性。
CAN总线的协议规范分为物理层和数据链路层，物理层定义了电气特性、信号编码和连接方式，如ISO 11898-2（高速CAN）和ISO 11898-3（低速容错CAN），数据链路层包括逻辑链路控制（LLC）子层和媒体访问控制（MAC）子层，负责帧结构定义、仲裁、错误处理等，CAN帧类型包括数据帧、远程帧、错误帧和过载帧，数据帧是最常用的帧类型，由起始位、仲裁场、控制场、数据场、CRC场、应答场和结束位组成，仲裁场包含11位标准ID（或29位扩展ID）和RTR位（远程传输请求），控制场定义数据长度（0-8字节），CRC场用于数据校验,应答场由发送节点和接收节点共同确认。

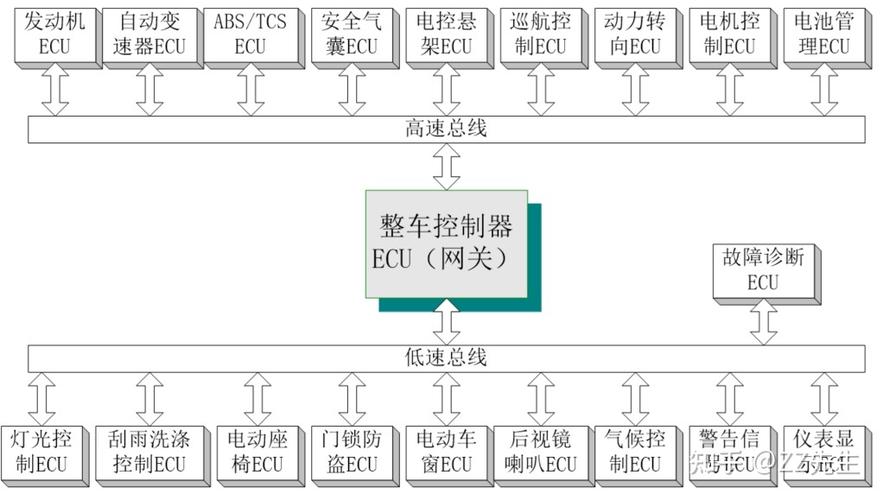

CAN总线在汽车电子领域的应用最为广泛，如发动机控制、变速箱管理、防抱死系统（ABS）、车载网络（如CAN LIN总线混合架构）等，在工业自动化中，CAN总线用于PLC控制、传感器数据采集、设备互联等场景，尤其适合对实时性要求较高的运动控制系统，在医疗设备、轨道交通、智能家居等领域，CAN总线也展现出强大的适应性，汽车中多个ECU通过CAN总线共享车速、水温、油压等信息，减少线束数量,降低系统重量和成本。
随着技术的发展，CAN总线也在不断演进，CAN 2.0B是当前广泛使用的版本，支持标准帧和扩展帧，而CAN FD（Flexible Data Rate）作为新一代技术，在兼容传统CAN的基础上，提高了数据传输速率（最高可达5Mbps）和数据长度（最高64字节），并优化了CRC算法，满足大数据量传输需求，CANopen和DeviceNet等高层协议基于CAN总线，提供了设备配置、通信对象字典等标准化功能，进一步简化了系统开发，随着汽车电动化、智能化的发展，CAN总线将与以太网、FlexRay等协议共存,形成多网络融合的架构。
以下通过表格对比CAN总线的两种主要类型：标准CAN（CAN 2.0A）和扩展CAN（CAN 2.0B）：
| 特性 | 标准CAN（CAN 2.0A） | 扩展CAN（CAN 2.0B） |
|---|---|---|
| ID长度 | 11位 | 29位 |
| 数据长度 | 0-8字节 | 0-8字节 |
| 帧类型 | 仅支持标准帧 | 支持标准帧和扩展帧 |
| 最高速率 | 1Mbps | 1Mbps |
| 应用场景 | 简单通信需求 | 复杂多节点通信 |
CAN总线的优势使其成为分布式控制系统的理想选择，但也存在一定局限性，如带宽有限（1Mbps时理论带宽约800kbps）、不支持时间触发机制（需依赖应用层协议实现）等，在需要更高带宽和确定性的场景（如自动驾驶），CAN总线常与以太网结合使用,形成车载网络的多层次架构。
相关问答FAQs：
-
问：CAN总线与CAN FD的主要区别是什么？
答：CAN FD在兼容传统CAN的基础上，提升了数据传输速率（最高可达5Mbps，而传统CAN最高1Mbps），支持更长的数据帧（64字节，传统CAN为8字节），并采用改进的CRC算法（CRC-32替代CRC-15），增强了数据可靠性，CAN FD在仲裁阶段仍沿用传统CAN的速率，仅在数据传输阶段提高速率,以减少总线负载。 -
问：如何解决CAN总线通信中的错误问题？

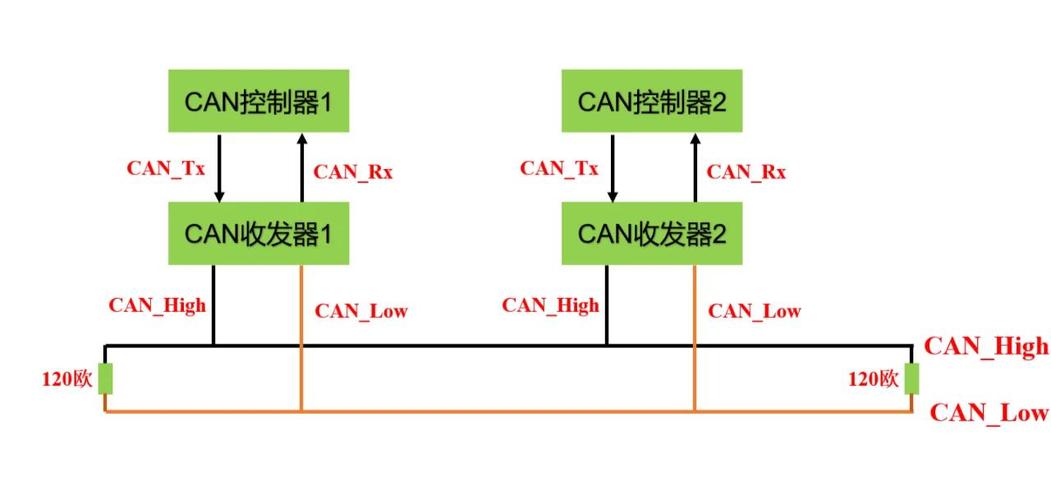

答：CAN总线通过多层错误检测机制（如CRC校验、位监控、帧格式检查）和错误处理策略（错误主动/错误被动状态、总线关闭）确保通信可靠性，具体措施包括：检查节点是否正确发送应答信号；监控总线电平是否符合差分信号要求；使用终端电阻（120Ω）消除信号反射；定期分析错误帧日志，定位故障节点；优化布线（避免过长分支、减少干扰源），若频繁出现错误，需排查硬件（如收发器故障）或软件（如ID冲突、波特率不匹配）问题。
