海尔冰箱控制板作为冰箱的核心部件,承担着温度调控、模式切换、故障检测等关键功能，其正常运行直接影响冰箱的使用体验和寿命，掌握控制板的维修资料，对于快速定位故障、降低维修成本具有重要意义，以下从常见故障类型、维修工具与流程、电路板关键元件检测及预防维护等方面进行详细说明。

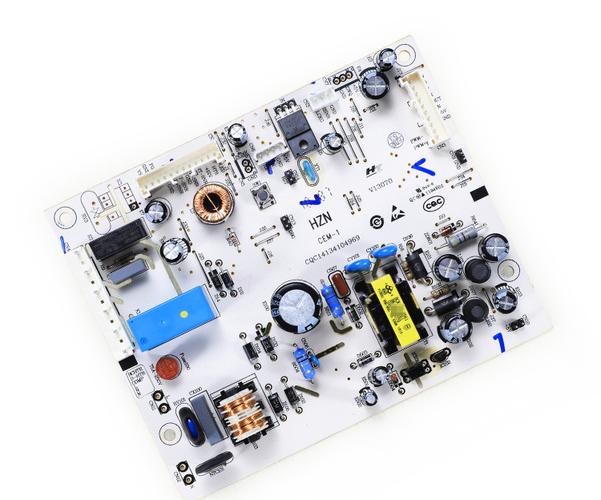

（图片来源网络，侵删）
常见故障类型及初步判断
海尔冰箱控制板故障通常表现为不启动、显示异常、制冷失效、传感器报警等，具体可分为以下几类：
- 电源模块故障：表现为冰箱完全不通电或指示灯不亮，可能原因包括保险丝熔断、电源芯片损坏、变压器故障等。
- 控制程序紊乱：显示屏乱码、按键失灵、功能切换异常，多由程序存储器（如EEPROM）数据丢失或MCU（微控制器）损坏导致。
- 传感器检测异常：冰箱无法读取温度或显示“传感器故障”，常见于温度传感器（如冷藏室、冷冻室传感器）开路、短路或分压电阻失效。
- 驱动电路故障：压缩机不启动、风扇不运转，通常继电器损坏、驱动三极管击穿或相关电容失效引起。
维修工具与准备
维修控制板需准备以下工具及设备：
- 基础工具：万用表（含二极管档、电容档）、电烙铁（建议恒温烙铁）、吸锡器、镊子、螺丝刀套装。
- 专业设备：示波器（检测信号波形）、编程器（重刷程序）、可调直流稳压电源（模拟供电测试）。
- 耗材：同型号保险丝、继电器、电容、传感器、焊锡丝及助焊剂。
电路板关键元件检测流程
电源电路检测
电源电路是控制板的“动力源”，需重点检测输入端电压、整流滤波电路及稳压芯片。
- 步骤：
① 断开电源板与主板的连接，用万用表交流档检测输入端AC 220V是否正常；
② 检查保险丝是否熔断，若熔断需排查短路点（如压敏电阻、整流桥）；
③ 用直流档测量输出端电压（如+5V、+12V），若电压异常，检查稳压芯片（如VIPer12A）及周边电容是否鼓包或漏液。
MCU及程序存储器检测
MCU是控制板的“大脑”，程序存储器（如24CXX系列EEPROM）存储着运行参数。
（图片来源网络，侵删）
- 检测要点：
① 测量MCU电源引脚（如VCC）电压是否稳定（通常为+5V）；
② 检查复位电路（如复位电容、电阻）是否正常；
③ 若程序丢失，需用编程器读取备份程序并重刷，注意芯片型号匹配（如24C02）。
传感器及接口电路检测
传感器信号通过分压电阻输入MCU,常见故障为传感器开路或短路。
- 检测方法：
① 断开传感器连接，测量传感器阻值（如NTC传感器在25℃时约10kΩ）；
② 检测传感器接口到MCU之间的分压电阻是否变值；
③ 用示波器观察传感器信号波形，判断是否受干扰或信号衰减。
驱动电路检测
驱动电路控制压缩机、风扇等负载，核心元件为继电器和三极管。
- 检测步骤：
① 测量继电器线圈两端电压（通常为+12V），若电压正常但继电器不吸合，更换继电器；
② 检查驱动三极管（如8050、8550）是否击穿，测量其be、ce极间阻值；
③ 检查续流二极管是否反向漏电，防止三极管被感应电压击穿。
维修注意事项
- 安全第一：维修前务必断电，电容需放电处理，避免触电或元件损坏。
- 防静电措施：佩戴防静电手环，避免人体静电击穿MCU等敏感元件。
- 元件代换原则：更换元件需确认型号、参数一致，特别是贴片电容、稳压芯片等。
- 程序备份：重刷程序前务必备份原程序，避免无法恢复导致控制板报废。
预防维护建议
为延长控制板寿命,需注意：
- 定期清洁：保持冰箱周围通风良好，避免电路板因灰尘积聚导致散热不良。
- 电压稳定：避免频繁停电或电压波动，必要时加装稳压器。
- 规范操作：避免长时间通电不使用，减少元件老化速度。
相关问答FAQs
问题1：海尔冰箱控制板显示“E2”故障代码，如何处理？
解答：“E2”通常表示冷藏室传感器异常，首先断电后拔下传感器插头，用万用表测量传感器阻值（正常约5-10kΩ，具体参考型号），若阻值无穷大或为0，则传感器损坏需更换；若阻值正常，则检测传感器到控制板的线路是否开路，或分压电阻是否失效，必要时更换控制板。

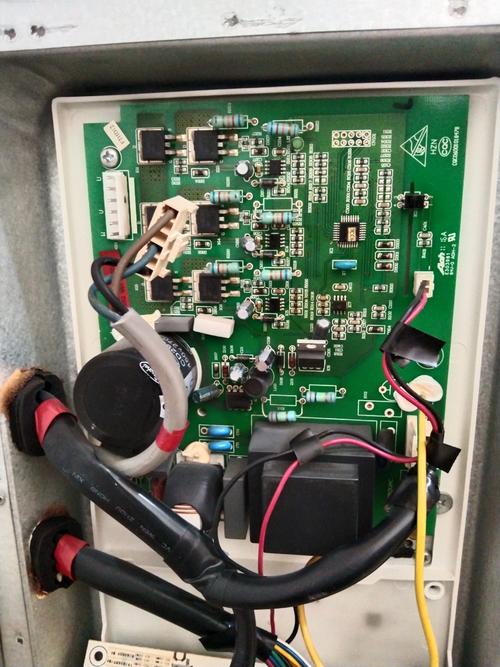

（图片来源网络，侵删）
问题2：维修海尔冰箱控制板时，继电器频繁吸合释放是什么原因？
解答：继电器频繁动作可能由负载短路、控制信号异常或继电器自身故障导致，首先断开负载（如压缩机），单独测试继电器驱动电压是否稳定；若电压正常但继电器仍频繁动作，检查MCU输出信号是否受干扰（如周边电容漏电）；若驱动电压波动，则可能是稳压电路输出不稳定，需检查电源芯片及周边滤波电容。
