长虹等离子电视的Y板是驱动等离子显示屏垂直方向扫描的重要部件，其工作状态直接影响图像的正常显示，在实际维修中，Y板故障通常表现为图像垂直方向出现干扰条纹、局部黑屏、无光栅或图像闪烁等症状，以下结合具体维修实例,详细分析长虹等离子Y板的故障诊断与修复过程。

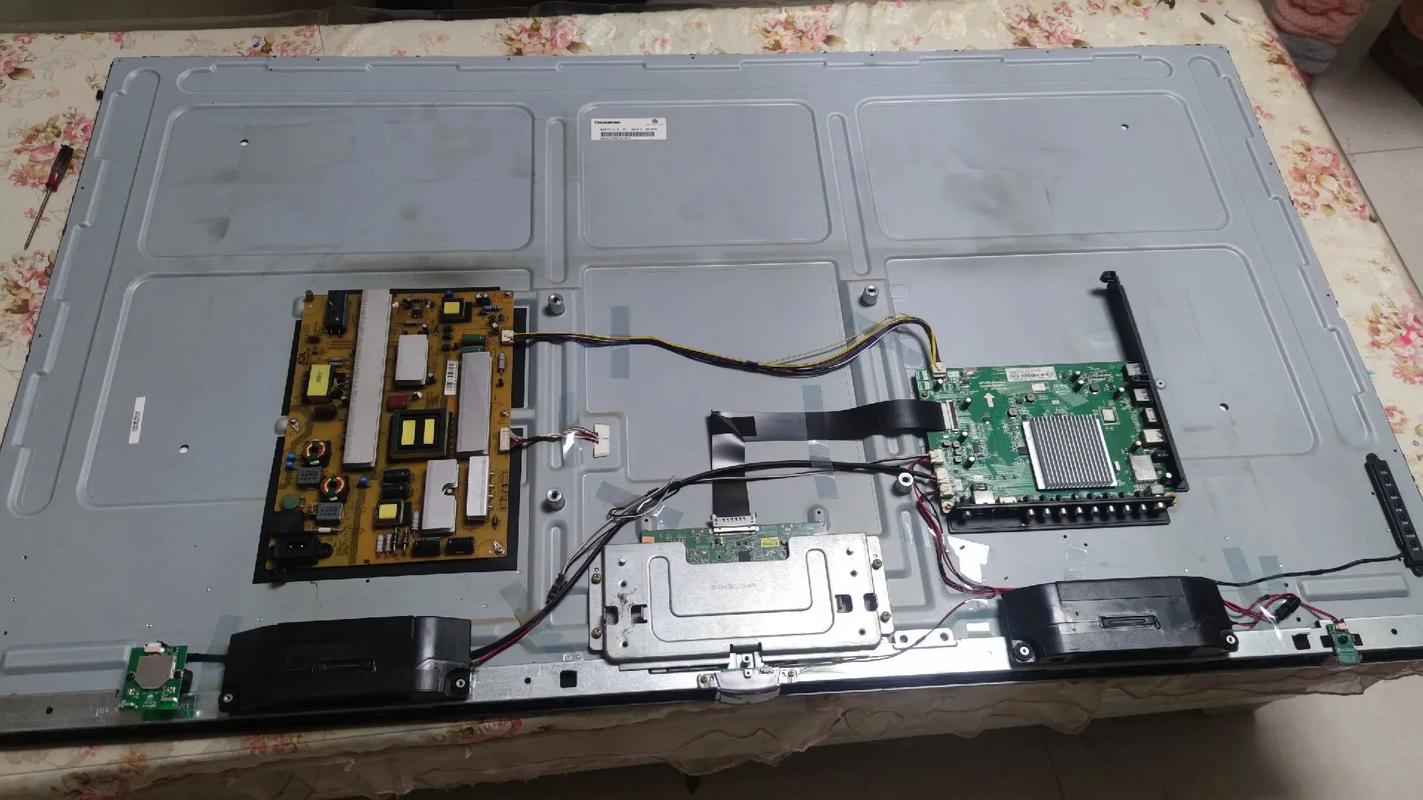

某用户送修一台长虹P50HD等离子电视，故障现象为开机后屏幕左侧三分之一区域出现垂直黑带，右侧图像正常，伴音正常，初步判断故障可能源于Y板驱动信号异常或供电问题，打开电视后盖，检查Y板（型号：541B04001-01）外观，发现无明显烧损元件，但供电接口处有轻微氧化痕迹，清理接口后通电测试，故障依旧，随后使用万用表测量Y板供电电压，发现VCC（12V）电压正常，但VS（驱动电压）仅有80V左右（正常值应为180V）,判断供电电路存在异常。

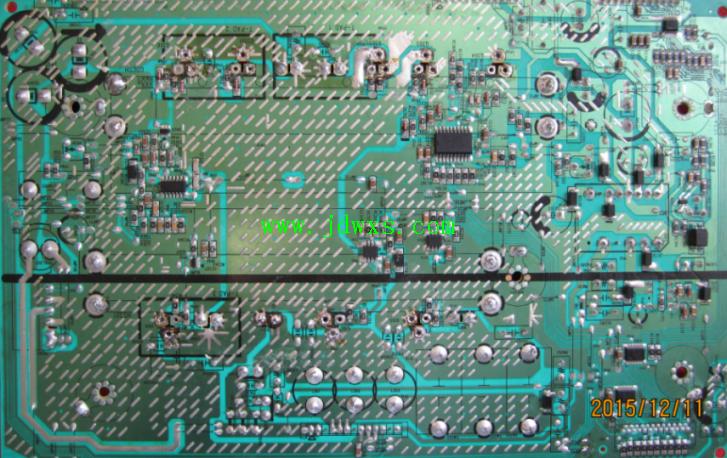

拆下Y板，重点检测VS电压生成电路，该电路由开关管Q1（型号：K2485）、二极管D1（型号：FR107）和电容C5（470μF/250V）等组成，测量Q1的D极电压为180V，正常，但S极电压偏低，进一步检测发现Q1的G极无驱动信号，检查驱动电路电阻R3（10Ω）和R4（4.7Ω），发现R4阻值变为无穷大（正常应为4.7Ω），导致Q1无法正常导通，更换同规格电阻后，VS电压恢复至180V，装机测试，黑带故障消失，但屏幕出现轻微水平干扰纹，进一步排查发现，Y板输出接口CN2的焊点有虚焊，重新补焊后，图像完全正常,故障彻底排除。
另一例故障为长虹P60H40等离子电视，开机后屏幕全黑，但背光亮，伴音正常，根据经验，此类故障多与Y板或逻辑板有关，首先测量Y板各路输出信号，发现Y-DRV信号异常，用示波器观察Y板上驱动芯片IC1（型号：STV7778）的输入波形，发现时钟信号CLK幅度不足，检查时钟信号传输路径，发现耦合电容C12（100pF）失效，导致信号衰减，更换C12后，CLK波形恢复正常，但图像仍出现闪烁，进一步检测发现，Y板上的升压电感L2（10μH）存在匝间短路，导致驱动电压不稳定，更换L2后，图像显示稳定,故障修复。
在维修过程中，需注意以下几点：一是Y板工作电压较高，检测时务必断电并放电，避免触电；二是判断故障时，应先测量供电和关键信号，再逐步排查外围元件；三是对于虚焊或脱焊问题，补焊前需清理焊盘，确保焊接质量,以下是长虹等离子Y板常见故障元件及检测要点表格：
| 故障现象 | 可能故障元件 | 检测方法 | 解决措施 |
|---|---|---|---|
| 垂直黑带 | 供电电阻、滤波电容 | 测量电压、电阻值 | 更换损坏元件 |
| 图闪烁 | 升压电感、驱动芯片 | 检测电感通断、芯片波形 | 更换电感或芯片 |
| 无图像 | 耦合电容、排线接口 | 测量电容容值、检查排线接触 | 更换电容或修复排线 |
| 水平干扰纹 | 输出接口、稳压管 | 观察焊点、测量稳压管电压 | 补焊或更换稳压管 |
相关问答FAQs：
Q1：长虹等离子电视Y板维修时，如何快速判断故障是否由Y板引起？
A：可通过以下步骤初步判断：1. 观察故障现象，若垂直方向出现条纹、黑带或局部无图像，多与Y板相关；2. 测量Y板供电电压，若VS、VCC等电压异常，重点检查Y板供电电路；3. 使用示波器检测Y板驱动信号，若无输出或波形异常,可确定Y板故障。
Q2：Y板上的驱动芯片（如STV7778）损坏后，是否可以直接更换？
A：驱动芯片损坏后，需先检查外围电路是否正常，如供电电阻、耦合电容、升压电感等，避免更换后再次损坏，确认外围元件无异常后，方可更换同型号芯片，注意焊接时温度不宜过高,防止芯片损坏。
