创维E70RG主板维修是一项需要专业知识和细致操作的技术工作，涉及电路分析、元器件检测、故障定位等多个环节，该型号主板作为创维70英寸电视的核心部件，集成了电源管理、信号处理、驱动控制等功能，常见故障包括不开机、无图像、无声音、花屏、屡烧保险等,维修时需结合故障现象逐步排查。
维修前的准备工作
维修前需准备必要工具和资料，包括万用表（数字/指针）、示波器、电烙铁（含焊台）、热风枪、螺丝刀套装、隔离变压器、主板电路图（PDF版）及元器件（如保险管、稳压IC、电容、排阻等），务必断开电源，释放主板电容残留电量，避免触电或元器件二次损坏，对于液晶电视主板，还需注意高压部分的安全,防止击穿。
常见故障及维修流程
完全不开机（电源指示灯不亮）

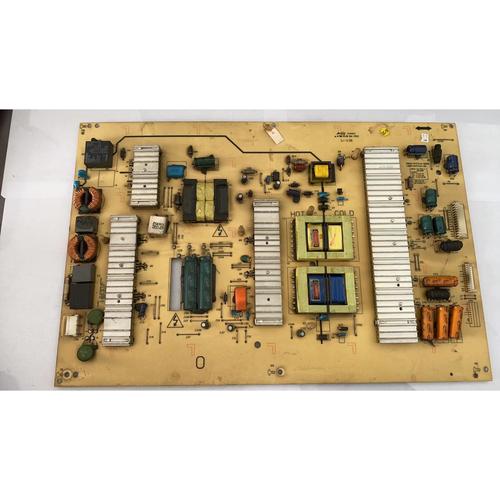

此类故障通常集中在电源模块或主控供电部分，首先检查电源输入端保险管是否熔断，若保险管发黑或熔断，需排查整流桥、滤波电容（如C801-C804）、开关管（如Q801）是否击穿，若保险管完好，则测量PFC电路输出电压（正常为+380V左右）及副电源+5V_STB是否正常，若+5V_STB缺失，检查副电源IC（如N811）、光电耦合器（如PC817）及相关电阻，若PFC电路无输出，检测PFC控制IC（如N801）及驱动电路。
开机无图像、无声音（指示灯亮）
此问题多为信号处理或屏驱动电路故障，首先测量主板各路供电是否正常，如主电源+24V、+12V、+5V，以及背光驱动供电（如+60V），若供电正常，检查CPU是否工作（测量复位电压、晶振波形），常用CPU型号如MSD6A838或类似方案，若无复位信号，检查复位IC（如D701）及周边电路，若CPU工作正常，则排查信号输入部分，如HDMI接口、AV接口的供电和数据线，可通过示波器测量信号波形是否正常，若信号正常但无图像，需检查屏驱动板（TCON）排线连接及驱动IC（如DS90C385）是否损坏。
花屏或图像异常
此类故障多与存储器、数据总线或屏驱动相关，首先尝试进入工厂菜单，观察是否为软件故障（如程序错乱），可通过刷写固件解决，若无效，测量DDR内存（如U701）供电及地址线、数据线波形，排查虚焊或损坏，若总线波形异常，检查上拉电阻及滤波电容，对于花屏伴随闪烁的情况,需重点检查LVDS排线是否接触不良或屏驱动IC供电不稳。
屡烧保险管或开关管
此类故障多为短路引起，需重点检查功率器件，保险管熔断且发黑，说明后端存在严重短路，需检测整流桥、开关管、PFC电容是否击穿，若更换后再次烧毁，需检查PWM控制IC（如N802）及外围反馈电路（如稳压二极管、光耦），市电电压异常或雷击损坏也可能导致此类问题,建议加装防雷模块。
关键元器件检测与更换
维修过程中，元器件的检测是核心，电容需测量容量及ESR（等效串联电阻），可用万用表电容档或LCR电桥；稳压IC需测量输入输出电压差及是否短路；二极管、三极管可用二极管档测量正向压降及是否漏电，更换元器件时，需注意参数匹配，如电容耐压值、容量，IC型号后缀差异，对于BGA封装芯片（如CPU、GPU），需使用专业植球工具和返修台,避免虚焊或焊盘脱落。
维修注意事项
- 静电防护：主板上的CMOS芯片、MOS管等易受静电损坏，维修时需佩戴防静电手环，工作台铺设防静垫。
- 供电隔离：维修前务必通过隔离变压器与市电连接，避免零线带电导致主板短路。
- 信号排查：对于图像、声音类故障，优先排除外部设备（如机顶盒、HDMI线）问题，再定位主板。
- 软件与硬件结合：部分故障需通过软件升级解决，如开机无反应但指示灯亮,可尝试强制升级固件。
相关问答FAQs
Q1：创维E70RG主板开机后指示灯亮，但屏幕黑屏，如何排查？
A：首先测量背光驱动电压（如+60V）是否正常，若无输出，检查背光电源电路（如OZ9926AN芯片）及供电保险，若背光电压正常，但屏幕无光，需检查背光板排线是否松动，或用万用表测量背光LED灯条是否短路，若背光正常但无图像，则排查主板LVDS信号输出及屏驱动板供电,可通过示波器测量LVDS数据线是否有时钟信号。
Q2：维修时发现主板CPU（如MSD6A838）发热严重，是什么原因？
A：CPU发热严重通常是由于短路或负载过大导致，首先测量CPU供电电压（如+1.2V、+3.3V）是否正常，若电压偏高，检查供电IC（如AP6253）及其反馈电路，若电压正常但发热，可能是CPU内部短路或周边电容、滤波电感漏电，可用二极管档测量CPU对地阻值，若明显偏低（小于0.5Ω）,需更换CPU并检查周边虚焊或短路点。
