节能灯照明电路维修经验涉及基础理论、常见故障判断及实际操作技巧，需结合安全规范逐步排查，以下从核心部件、故障现象、维修流程及注意事项等方面展开详细说明。
（图片来源网络，侵删）

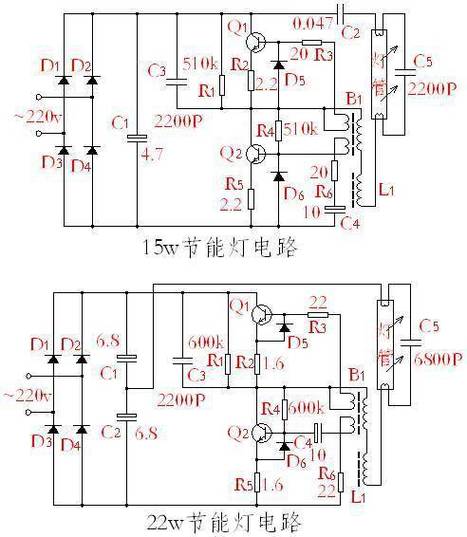

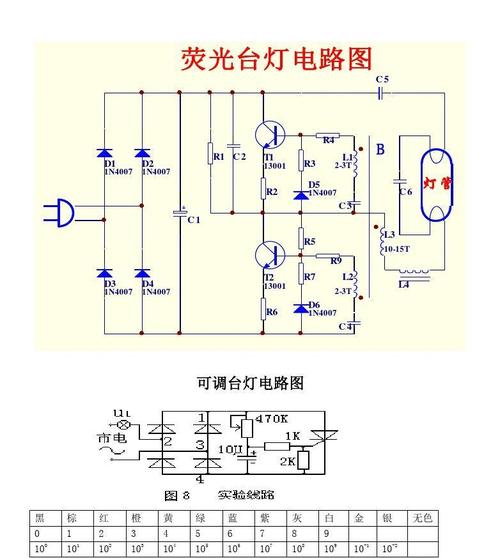

节能灯的核心电路由整流滤波、启辉、逆变及灯管组成，整流滤波部分通常为桥式整流和电解电容，将220V交流电转换为直流；启辉电路由高频振荡三极管（如MJE13007）、电阻、电容及变压器构成，负责产生高频高压；逆变部分通过变压器升压点亮灯管；灯管多为荧光灯管，依赖高压激发荧光粉，维修前需断电并使用万用表检测，避免触电风险。
常见故障及排查方法如下：
-
灯管不亮，无任何反应
- 电源输入问题：检查保险管是否熔断，用万用表电阻档测电源线两端通断，若保险管熔断，需进一步排查整流桥、滤波电容是否短路。
- 整流滤波故障：测整流桥二极管正反向电阻，正常时正向导通（约几百欧），反向截止（无穷大），滤波电容鼓包、漏液需更换，容量不足可用同规格电容代换。
- 启辉电路故障：测振荡三极管极间电阻，若击穿需更换；检查限流电阻（如10Ω/5W）是否开路；变压器漆包线断裂可重新绕制或更换。
-
灯管闪烁，亮度不足
（图片来源网络，侵删）- 灯管老化：灯管两端发黑或出现黑斑，说明荧光粉耗尽，需更换同型号灯管。
- 启辉电容失效：并联在振荡三极管基极的电容（如102/1kV）容量减小会导致振荡频率异常，可用电容表检测或直接更换。
- 电压不稳：测滤波电容两端电压，正常为300V左右，若偏低需检查整流桥及供电线路。
-
灯管亮但启动慢
- 启辉电容容量不足：影响高压建立速度，更换同容量高压瓷片电容。
- 环境温度过低：部分节能灯在低温下启动困难，可尝试预热灯管或更换宽温型号。
-
有焦味或异响
- 电容爆浆：滤波电容或谐振电容因质量问题过热，需立即断电并更换。
- 变压器短路：变压器内部短路导致异响，需更换或重绕初级线圈（通常为30-40匝）。
维修过程中需注意：
- 安全操作：断电后用电容对滤波电容放电，避免残留电压触电。
- 元件代换：三极管需耐压≥400V（如2SC2655）；滤波电容耐压≥400V，容量值误差≤±20%；电阻功率需匹配（如限流电阻用5W金属膜电阻）。
- 焊接工艺：元件引脚需刮锡镀锡，焊接时间控制在3秒内，避免高温损坏元件。
相关问答FAQs
（图片来源网络，侵删）
Q1：节能灯闪烁但灯管完好，如何解决？
A1：闪烁多因启辉电路异常，首先检查振荡三极管是否性能下降，可用万用表hFE档测量放大倍数；其次检测谐振电容（如472/400V）是否失效，容量减小会导致振荡不稳；最后检查灯管插座接触是否良好，氧化可用酒精擦拭，若以上正常，可能是触发二极管（如DB3）开路，更换后即可修复。
Q2：更换新灯管后仍不亮，是何原因？
A2：新灯管不亮需排除两方面：一是灯管本身问题，如灯脚断裂或灯管漏气，可用万用表测灯管两端灯丝通断；二是电路未输出高压，测变压器次级是否有高压输出（约600-800V），若无则检查振荡电路是否起振，重点排查三极管、电阻及变压器初级线圈，若次级有高压但灯管不亮，可能是灯管型号不匹配，需选用相同功率和管径的灯管。
