自制电源维修保护器是电子爱好者在维修开关电源、适配器等设备时常用的安全工具，主要用于防止维修过程中因误操作导致设备进一步损坏或发生触电事故，其核心功能包括限流、过压保护、欠压保护、功率限制等，通过简单电路设计实现对维修电源和被测设备的双重保护，以下从设计原理、所需元件、制作步骤、调试方法及注意事项等方面详细介绍。
（图片来源网络，侵删）
设计原理与核心功能
电源维修保护器的本质是一个可调的直流电源前端保护电路,通过检测电压、电流等参数，在异常情况下自动切断或限制输出，核心功能包括：
- 限流保护：限制输出电流不超过设定值，防止被测设备因短路或过载烧毁。
- 过压保护：当输出电压超过安全阈值时，快速切断输出，避免击穿被测电路。
- 欠压保护：防止输入电压过低时导致电路工作异常（如开关电源因电压不足触发失控）。
- 功率限制：通过电压和电流的乘积限制最大输出功率，避免电源过载。
- 实时显示：通过电压表、电流表实时监测输出参数，便于调试和故障判断。
所需元件与材料
制作电源维修保护器需准备以下元件（以12V/5A设计为例，可根据需求调整参数）：
| 类别 | 元件名称 | 规格参数 | 数量 | 备注 |
|---|---|---|---|---|
| 核心控制 | 运算放大器 | LM358（双路，低功耗） | 1 | 用于电压/电流比较与放大 |
| 电压比较器 | LM393（双路，开集输出） | 1 | 过压/欠压检测 | |
| 可调基准电压源 | TL431（可调2.5V~36V） | 1 | 设定保护阈值 | |
| 功率调整 | MOSFET | IRF540N（N沟道，100V/33A） | 1 | 控制输出通断，需加散热片 |
| 大功率电阻 | 1Ω/5W（电流采样电阻） | 1 | 用于电流检测 | |
| 显示模块 | 数字电压表 | DC 0-100V（2线制） | 1 | 实时显示输出电压 |
| 数字电流表 | DC 0-10A（2线制） | 1 | 实时显示输出电流 | |
| 保护电路 | 熔断器 | 10A/250V（快熔） | 1 | 后备过流保护 |
| 瞬态抑制二极管（TVS） | P6KE36CA（36V钳位） | 1 | 防止输入电压浪涌 | |
| 继电器 | 12V/30A（常开型） | 1 | 用于远程控制通断（可选） | |
| 其他 | 电容 | 1000μF/50V（滤波）、0.1μF（去耦） | 各1 | 输入滤波与电路稳定 |
| 电阻、电位器 | 多规格（用于分压、阈值调节） | 若干 | 精确设定保护值 | |
| 结构件 | 铝制外壳、接线端子、散热片 | 根据元件尺寸定制 | 1套 | 散热与安全防护 |
制作步骤

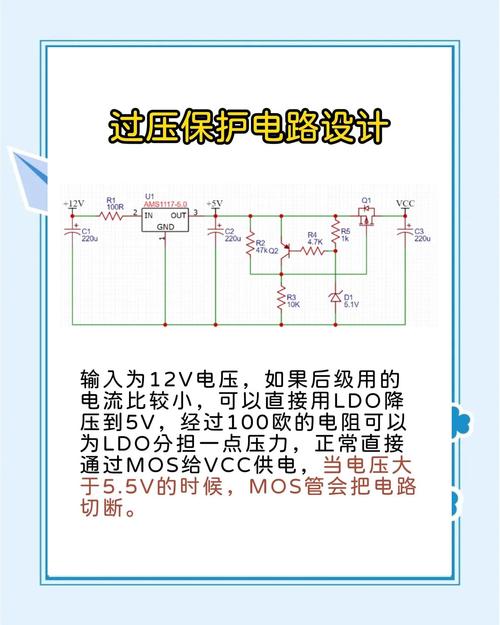

电路原理图设计
核心电路分为电压检测、电流检测、比较控制、功率驱动四部分：
- 电压检测：通过电阻分压网络（如10kΩ+2.2kΩ）将输出电压按比例降至运放可接受范围（如12V→2.5V），与TL431基准电压比较。
- 电流检测：0.1Ω采样电阻串联在输出回路，其两端电压（如5A×0.1Ω=0.5V）送入运放放大后，与设定阈值比较。
- 比较控制：LM393将检测信号与基准电压比较，当电压/电流超过阈值时，输出低电平触发MOSFET关断。
- 功率驱动：MOSFET作为开关元件，由运放/比较器输出信号控制，实现高效率通断。
（注：实际制作前需用仿真软件（如Multisim）验证电路逻辑，避免元件参数错误。）
（图片来源网络，侵删）
元件布局与焊接
- 布局原则：高压区（输入端、MOSFET）与低压区（控制电路、显示模块）分开布局，避免短路；发热元件（MOSFET、采样电阻）远离电解电容等怕热元件。
- 焊接顺序：先焊接小功率元件（电阻、电容、运放），再焊接功率元件（MOSFET、散热片），最后接端子和显示模块。
- 关键点：MOSFET的栅极需串联100Ω电阻防止振荡，采样电阻需用康铜丝（精度高、温度系数低）并固定牢固，避免接触电阻影响测量。
外壳与散热处理
- 铝制外壳需开孔固定电压表、电流表及接线端子，MOSFET与外壳接触面涂导热硅脂并固定散热片（散热片面积不小于100×100×20mm）。
- 输入/输出端子需使用耐高压接线柱（如红色输入、黑色输出、黄色保护触发信号），并标注“INPUT”“OUTPUT”“PROTECT”等标识。
调试与校准
空载调试
- 不接负载,输入额定电压（如12V），调节电压电位器，使输出电压在0~15V可调（覆盖常用维修范围），检查电压表显示是否与实际一致。
- 调节电流电位器,设定限流值（如5A），用可调负载箱模拟短路，观察电流表是否稳定在5A，MOSFET是否迅速关断（输出电压降至0V）。
带载调试
- 接入假负载（如汽车灯泡、功率电阻），逐步增加负载电流，检查电压跌落情况（在额定电流下，电压跌落应≤0.5V）。
- 测试过压保护：调节输入电压或分压电阻，使过压阈值设定为13.5V（额定电压的112%），模拟输入异常升高，验证输出是否立即切断。
参数校准表格
| 参数 | 设定值 | 校准方法 | 允许误差 |
|---|---|---|---|
| 输出电压范围 | 0-15V | 调节电压电位器，用万用表监测输出 | ±1% |
| 限流阈值 | 5A | 调节电流电位器，短路输出时观察电流表 | ±5% |
| 过压保护 | 5V | 调节分压电阻，使LM393同相端电压达到2.5V（TL431基准）时触发保护 | ±0.2V |
| 欠压保护 | 10V | 调节输入电压，当降至10V时继电器/继电器断开 | ±0.5V |
注意事项
- 安全第一：输入端必须串联熔断器，高压部分（如MOSFET漏极）需做绝缘处理，避免触电；调试时单手操作，防止双手同时接触高压端。
- 元件选型：MOSFET耐压需大于输入电压2倍以上（如36V电源选100V MOSFET），采样电阻功率需满足P=I²R（5A×0.1Ω×5=2.5W，选5W确保余量）。
- 散热问题：长时间满载运行时，MOSFET温度需低于80℃（可用测温枪监测），若温度过高需加大散热片或强制风冷。
- 使用场景：仅适用于直流电源维修（如12V/24V开关电源），不适用于交流电源或高频脉冲电源。
相关问答FAQs
Q1：为什么需要电源维修保护器？直接用可调电源不行吗？
A：普通可调电源虽可调压，但缺乏快速保护功能，维修开关电源时，若被测电路故障导致输出短路，普通电源可能因电流过大烧毁被测元件；若反馈回路失效导致输出过压，可能直接击穿后级芯片，维修保护器通过限流、过压等保护功能，可在毫秒级内切断输出，最大限度保护设备和维修人员安全。
Q2：制作时如何选择MOSFET的型号？
A：选择MOSFET需考虑三个关键参数：① 耐压（Vds）：需大于输入电压的1.5~2倍（如12V电源选Vds≥30V）；② 电流（Id）：需大于最大限流值（如5A限流选Id≥10A，留余量）；③ 导通电阻（Rds(on)）：越小越好（如IRF540N的Rds(on)≈0.04Ω），可降低发热，需选择N沟道增强型MOSFET，便于驱动电路设计。
（图片来源网络，侵删）
