旨在为您提供一个关于S120模块维修的全面性、指导性概述，包括常见故障、维修流程、安全注意事项以及一些可行的解决方案，但绝不能替代专业的维修服务。

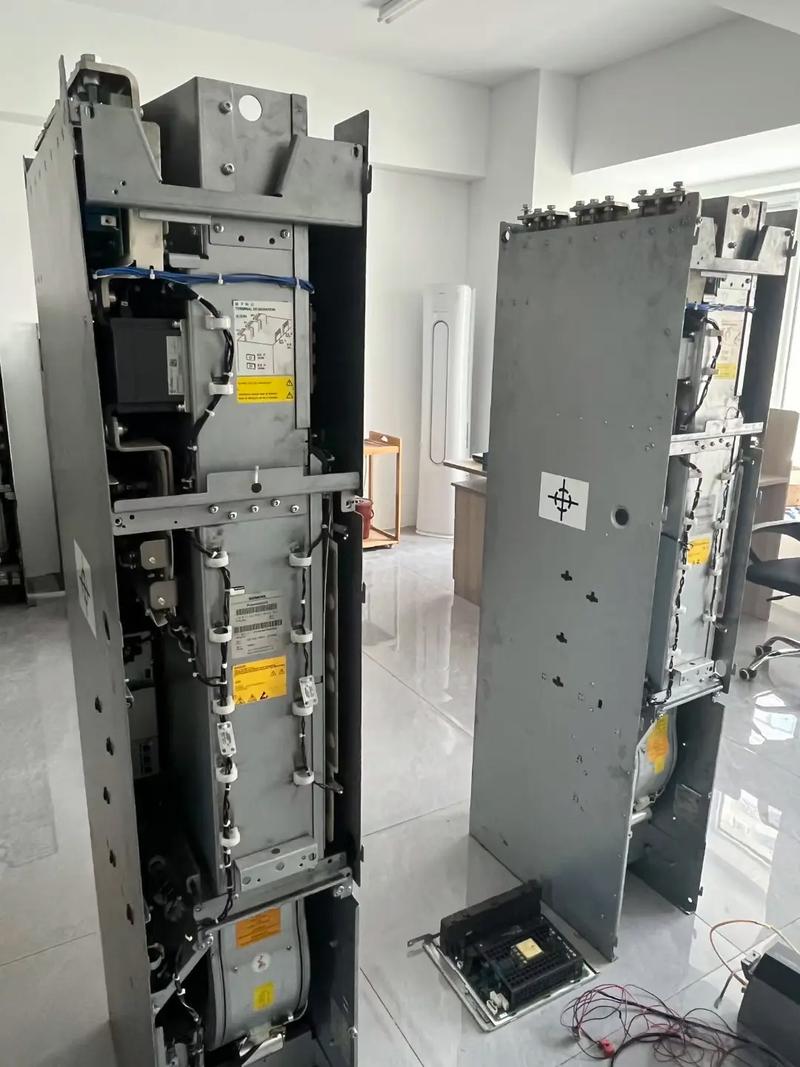

（图片来源网络，侵删）
安全第一：维修前的绝对准则
在接触任何S120模块之前,必须遵守以下安全规程，否则可能导致严重的人身伤害或设备损坏：
-
断电并确认：
- 切断模块的上级主电源（如进线开关、变压器）。
- 等待至少 15-30分钟，让直流母线电容（CUB模块内）充分放电，这是最关键的一步，因为即使断电，电容内仍可能储存着足以致命的高压电能。
- 使用万用表的电压档（高压档位）测量直流母线P和N端之间的电压，确认已降至安全电压（如< 50V DC）以下。
-
隔离信号：
断开所有与模块相连的控制电缆,如PROFIBUS/PROFINET网线、控制端子（X101, X121等）、编码器电缆等，防止外部信号干扰或损坏测量设备。

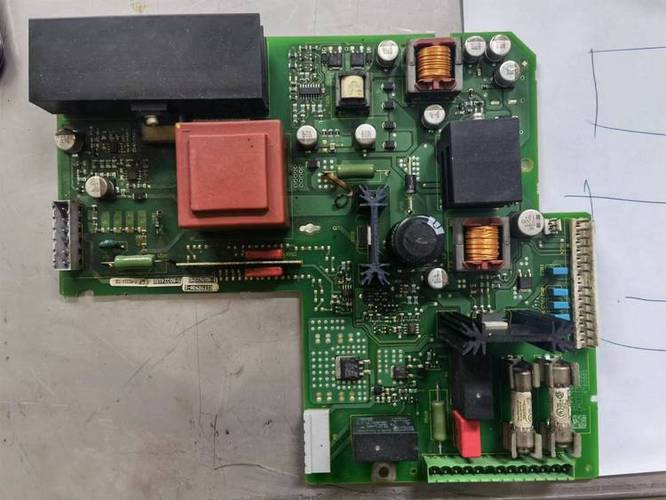

（图片来源网络，侵删） -
个人防护装备：
- 佩戴绝缘手套、护目镜。
- 使用绝缘工具。
- 确保工作区域干燥、整洁，无易燃物。
-
静电防护：
S120模块内部的控制板（如CU, PP）对静电非常敏感，维修人员必须佩戴防静电腕带，并在防静电工作台上操作。
常见故障现象与初步诊断
当S120报故障时,不要急于拆解模块，应首先通过以下步骤进行初步判断：
（图片来源网络，侵删）
| 故障现象/代码 | 可能原因 | 初步诊断与排查步骤 |
|---|---|---|
| F30001 (功率部件过流) | 电机短路、电缆对地短路、模块内部IGBT损坏、参数设置错误（如电机额定电流、过载因子）。 | 断电检查：用万用表电阻档测量电机电缆三相（U/V/W）之间及对地（PE）的电阻，判断是否有短路，2. 检查参数：核对电机参数（P0304, P0305等）和驱动器过载参数（P0340, P0341等）是否正确，3. 更换电机：尝试断开电机，空载启动，看故障是否消失。 |
| F30002 (直流母线过压) | 制动单元未工作、制动电阻值过大或损坏、减速时间过短、电网电压过高、机械惯量过大导致再生能量无法释放。 | 检查制动回路：确认制动单元和制动电阻已正确接线，且制动电阻阻值和功率符合要求，2. 检查减速时间：适当延长加减速时间（P1120, P1121），3. 检查电网电压：用万用表测量输入电源电压是否稳定且在允许范围内。 |
| F30003 (直流母线欠压) | 输入电压过低、缺相、主电源回路接触不良、预充电回路故障、模块内部预充电电阻或继电器损坏。 | 检查输入电源：测量三相输入电压是否平衡且不低于额定值的80%，2. 检查接线：检查主电源进线端子是否拧紧，有无烧蚀痕迹，3. 检查预充电：上电后，观察模块上的“Precharge”（预充电）指示灯是否短暂点亮后熄灭，如果不亮，可能是预充电回路故障。 |
| F30004 (功率部件过温) | 环境温度过高、散热风扇故障、散热器灰尘堵塞、负载持续过大。 | 检查环境：确保控制柜通风良好，环境温度在允许范围内，2. 清洁散热器：用压缩空气清理模块散热片上的灰尘，3. 检查风扇：手动转动风扇，看是否灵活，或在上电时听/看风扇是否正常运转。 |
| F30900 (CU/F/SLB 故障) | 控制单元固件问题、硬件损坏、通信故障、参数设置错误。 | 查看详细信息：在STARTER/SINAMICS中查看故障代码的详细描述和故障记录，2. 更新固件：尝试更新CU单元的固件版本，3. 备份与恢复：备份当前项目参数，尝试恢复为出厂默认设置，然后重新配置。 |
| 模块完全无反应，指示灯不亮 | 主电源未接通、控制单元/电源模块损坏、内部保险丝熔断。 | 检查主电源：用万用表测量模块输入端子是否有电压，2. 检查保险丝：如果技术手册允许，可在断电后拆开模块，检查主回路保险丝是否熔断，这是一个明确的硬件损坏信号。 |
S120模块维修流程（针对专业工程师）
如果初步判断为模块硬件损坏,维修流程通常如下：
第1步：外观检查与清洁
- 打开模块外壳,仔细检查内部是否有明显的烧毁痕迹、爆裂的电容、烧黑的PCB板、脱焊的元件或烧断的保险丝。
- 用高压气枪清理模块内部的灰尘和异物。
第2步：电源板供电测试
- 这是维修中最关键的一步，用于定位故障区域。
- 准备一个可调的直流稳压电源（通常是24V DC）。
- 注意： 绝对不能直接将24V接到控制回路的任意针脚上，必须找到正确的电源输入端子（通常是X101端子的1L+, 1M）。
- 缓慢将电压调至24V,观察模块的状态：
- 正常情况：控制板上的电源指示灯（如PWR）会亮起，风扇会转动。
- 异常情况：
- 上电即短路/电流过大：说明控制板上的电源部分或后续电路存在短路。
- 无任何反应：可能是24V输入通路不通（如保险丝熔断）或主电源板（PSU）损坏。
- 风扇不转：检查风扇本身及其驱动电路。
第3步：功率单元（PPU/IGBT）测试
- 警告：此操作涉及高压，必须由经验丰富的人员在做好充分安全措施下进行！
- 在确认控制单元基本正常后,可以对功率单元进行静态测试。
- 使用IGBT测试仪（如M-410系列）：
- 将测试仪的探针接到功率单元的直流母线P和N端。
- 将测试仪的触发线接到模块的触发端（通常在CU板上有测试端子）。
- 按照测试仪的说明书,可以分别测量六个IGBT（G1-E1, G2-E2, ..., G6-E6）的C-E极间的二极管特性，如果某个二极管特性异常（开路或短路），则对应的IGBT或其驱动电路已损坏。
- 使用万用表二极管档：
- 断开所有外部连接。
- 测量直流母线P+和N-之间的电阻，正常情况下应是一个大电容的充放电现象，最终趋于无穷大，如果短路，说明母线电容或IGBT有击穿。
- 分别测量P+到U/V/W输出端，以及N-到U/V/W输出端的二极管特性，正常情况下，应该能测到单向导通的特性（一个方向有压降，另一个方向无穷大），如果正反向都导通或都无穷大，则说明对应的IGBT或续流二极管损坏。
第4步：驱动电路检查
- 如果测试发现IGBT损坏,不能只更换IGBT，必须检查其驱动电路。
- 驱动电路通常包含光耦、门极电阻、栅极驱动IC等。
- 用示波器或万用表测量IGBT的门极和发射极之间的电压,在正常关断状态下，应为-8V至-15V的负压，以确保可靠关断；在开通状态下，应为+15V左右的正压，电压异常则说明驱动电路有问题。
第5步：元件级维修与更换
- 根据测试结果,确定损坏的元件（如IGBT模块、电容、电阻、IC芯片等）。
- 更换IGBT模块：需要专业的焊接设备（如热风枪、回流焊），并严格按照操作规程进行，避免静电损伤和过热损坏。
- 更换电容：注意电容的耐压、容量、尺寸和温度等级，必须与原件完全一致。
- 补焊：对虚焊或脱焊的引脚进行重新焊接。
第6步：负载测试与最终验证
- 维修完成后,不要立即连接电机。
- 先进行空载测试：将模块连接到合适的假负载（如电抗器）或空载电机上，在低电压、低频率下运行，观察电流、电压波形是否正常，有无异响、异味。
- 逐步升高电压和频率,确认各项功能正常。
- 再连接到实际负载上进行测试。
维修方案选择
面对一个损坏的S120模块,您通常有以下几种选择：
-
返厂维修（最推荐）
- 优点：质量最有保障，使用原厂备件，维修周期相对确定，通常有保修期，可以解决最底层的硬件问题。
- 缺点：成本较高，维修周期长（可能需要数周）。
- 途径：联系西门子官方售后服务或其授权的维修合作伙伴。
-
第三方专业维修
- 优点：成本相对较低，维修速度可能更快。
- 缺点：技术水平参差不齐，可能使用非原厂备件，维修质量不稳定，通常没有保修或保修期很短。选择信誉良好的第三方至关重要。
-
板级维修/芯片级维修
这是对专业维修人员的终极挑战,需要深厚的电路功底和精密的维修工具，成功率取决于损坏的程度和备件的可获得性，对于普通用户和大多数维修公司来说，这不现实。
-
更换备件
如果模块价值较高或维修成本过高,可以考虑购买一个新的或二手的备件来替换，这是最直接、最省时的方法，但成本是主要考量因素。
西门子S120模块维修是一项高风险、高技术门槛的工作，对于非专业人员，最安全、最可靠的选择是联系西门子官方或其授权服务商。
如果您具备一定的电子维修基础并愿意尝试,请务必将安全放在首位，从初步诊断开始，逐步排查，在进行任何硬件操作前，务必充分放电并做好静电防护，对于功率单元的测试，如果感到不确定，请立即停止，寻求专业帮助。
