第一部分：维修前的准备工作与安全须知
-
安全第一，断电操作！
（图片来源网络，侵删）- 关闭空调遥控器。
- 关闭室内机电源开关（通常在室内机旁边或附近墙上）。
- 拉下或关闭空调专用的空气开关（断路器）。
- 确认： 用万用表交流电压档测量室内机接线端子处的L、N端，确认无电压后，方可进行操作。
-
工具准备
- 万用表： 必备！用于测量电压、电阻、通断。
- 螺丝刀： 十字、一字，以及内六角扳手。
- 尖嘴钳、斜口钳： 用于拆线和接线。
- 绝缘胶带、接线端子： 用于修复和连接电线。
- 图纸： 三菱空调的电路图（电气原理图和接线图），这是维修的“地图”，非常重要，您可以通过三菱官方渠道或专业维修论坛获取。
- 制冷剂压力表组： 如果涉及制冷系统问题，需要此工具。
-
初步信息收集
- 故障现象： 空调完全不启动？不制冷？有异响？显示错误代码？
- 故障发生过程： 是突然发生的还是逐渐出现的？之前是否有异常？
- 型号信息： 找到室内机机身上的型号标签（如 SRKxx...），以便查找对应的图纸和技术手册。
第二部分：电路板结构识别

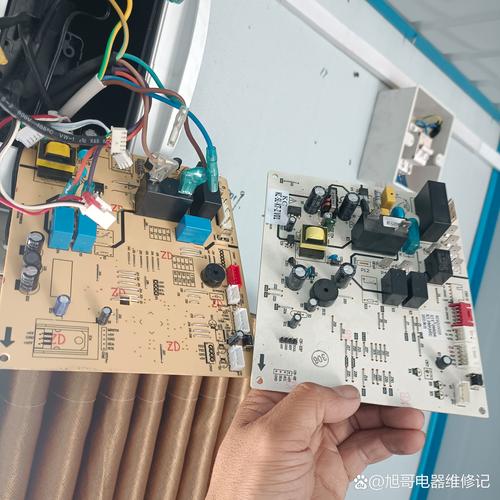

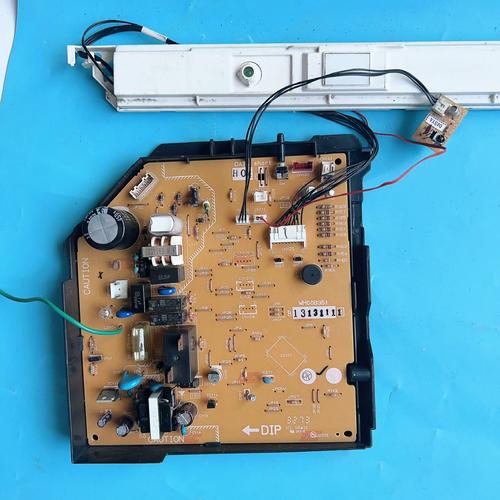

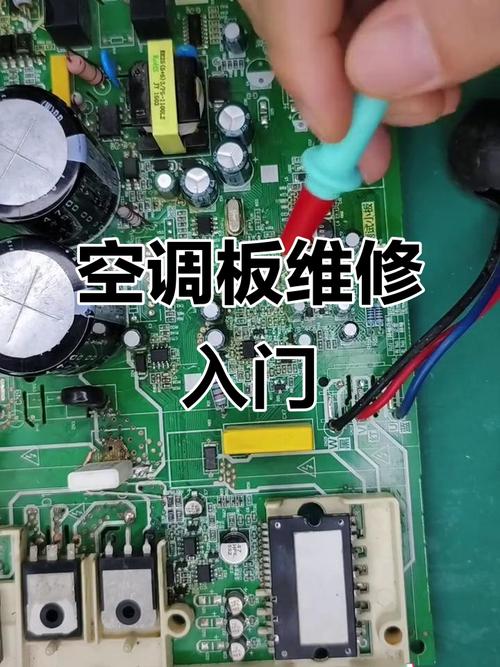

三菱空调室内机核心控制部件是 PCB板（印刷电路板），通常位于室内机右侧的电器盒内，主要包含以下部分：
- 主控板： 空调的“大脑”，接收遥控器信号、控制压缩机、风扇电机、四通阀、风向电机等，并具备过压、过流、过热等保护功能。
- 电源板： 负责将220V交流电转换为室内机各部件所需的直流电压（如+12V, +5V）。
- 接收头： 接收遥控器红外信号的部件，通常用一小块黑色热缩管包裹，引出两根或三根线到主控板。
- 传感器接口： 连接各种温度传感器的端口。
- 室内环境温度传感器（TH1）： 感知房间温度。
- 室内盘管温度传感器（TH2/TH3）： 感知蒸发器（冷凝器在冬天）的温度，用于防冻结、防过热保护。
- 室外机温度传感器（部分机型）： 感知室外环境温度。
- 驱动接口： 连接并驱动各种负载的端口。
- 风扇电机驱动： 控制室内贯流风扇的转速。
- 步进电机驱动： 控制导风板（摆风叶片）的上下左右转动。
- 压缩机/四通阀控制（部分机型）： 通过继电器控制室外机。
- 接线端子排： 连接室内外机通信线、电源线、零线、地线的端子。
第三部分：常见故障分类与排查流程
故障现象一：室内机完全不工作（无反应，指示灯不亮）
这通常是电源供应或初级电路问题。
（图片来源网络，侵删）
排查步骤：
-
检查外部电源：
- 确认墙上插座是否有电（用台灯测试）。
- 确认空调专用空气开关是否跳闸,如果跳闸，可能是线路短路或空调内部短路，复位后若再次跳闸，必须立即断电并专业人员检修。
-
检查空调电源开关：
确认室内机旁的电源开关是否处于“ON”状态。
（图片来源网络，侵删） -
检查保险丝：
- 打开室内机外壳,找到电器盒。
- 在电源输入端附近,通常有一个或几个 保险丝。
- 断电后，用万用表的 二极管档（蜂鸣档） 或 电阻档 测量保险丝是否导通（蜂鸣或电阻接近0Ω），如果断路，则保险丝熔断。
- 重要： 保险丝熔断是结果，不是原因，切勿只换上新保险丝就通电！必须找到导致保险丝熔断的短路点（如压敏击穿、电容击穿、后级电路短路等）。
-
检查压敏电阻：
- 压敏电阻并联在电源输入端,用于防雷击、防浪涌，当电压过高时，它会短路熔断保险丝。
- 断电后，用万用表电阻档测量，正常情况下，应为无穷大，如果阻值很小或接近0Ω，说明压敏电阻已击穿，需要更换。
-
检查电源变压器：
- 变压器将220V降压到AC12V或AC15V,供给主控板。
- 通电测量（注意安全！）： 用万用表交流档测量变压器初级（220V端）是否有电压，次级（低压端）是否有输出电压，如果初级有电而次级无输出，则变压器损坏。
-
检查电源板输出电压：
- 通电测量（注意安全！）： 测量主控板上的+5V、+12V等输出电压是否正常，如果无输出，则问题在电源板或主控板的电源部分。
故障现象二：室内机有反应（如指示灯亮、有滴答声），但风扇不转或压缩机不启动
这通常是信号传输或驱动电路问题。
排查步骤：
-
读取故障代码：
- 大部分三菱空调都有自诊断功能,通过操作遥控器或观察室内机指示灯的闪烁次数和组合，可以读出故障代码。
- 查阅手册： 根据故障代码，手册会明确指出问题所在，传感器故障”、“通信故障”、“模块保护”等，这是最高效的排查方法。
-
检查传感器电路：
- 故障现象： 空调开机后立即显示故障代码并停机，或频繁启停。
- 方法：
- 断电后，找到连接在主板上的传感器插头。
- 测量传感器阻值： 在室温下，用万用表测量传感器（通常是10K或15K的热敏电阻）的阻值，并与手册上的标准值对比，如果阻值偏差过大或为无穷大/0，则传感器损坏。
- 测量传感器电压： 通电后，测量传感器电路分压电阻两端的电压，判断是否在正常范围内。
-
检查驱动电路（风扇、步进电机）：
- 故障现象： 指示灯正常，但风扇不转，或导风板不动。
- 方法：
- 听声音： 听继电器是否有“滴答”的吸合声，如果有声但电机不转，可能是电机或供电问题；如果无声，可能是主控板未发出驱动信号或继电器损坏。
- 测量电压： 通电后，在电机插头处测量是否有相应的电压（如AC220V或DC12V）输出。
- 直接短接测试（谨慎）： 对于风扇电机，可以在确保安全的情况下，短暂短接继电器的输出端子（L和COM），看电机是否转动，如果转动，说明主控板信号问题；如果不转，可能是电机或线路问题。
-
检查通信电路（室内外机）：
- 故障现象： 室内机工作，但室外机不启动，或报通信故障。
- 方法：
- 检查通信线： 检查连接室内外机的两根通信线（通常为S1、S2）是否牢固，有无破损、断路或短路，测量两线之间的电阻，正常应在几欧姆以内。
- 测量通信电压： 通电后，测量通信线之间的静态电压，正常会有一个微弱的、不稳定的电压（如24V左右跳动），如果电压异常（如0V或稳定在一个很高/很低的值），则通信可能中断。
- 检查通信板/模块： 某些机型有独立的通信模块，可能需要检查该模块是否工作正常。
第四部分：常见电路板元件级维修
如果通过以上排查,确定是电路板上的某个元件损坏，可以进行元件级维修。
常见易损元件：
- 保险丝： 如前所述，更换时必须先排除短路故障。
- 压敏电阻： 击穿后直接更换。
- 电容：
- 电源滤波电容： 容易鼓包、漏液。断电后，用万用表电容档或电阻档测量，如果充放电异常或容量下降严重，需更换。
- 风扇电机启动/运行电容： 如果风扇启动困难、转速慢，可能是电容失效，用电容档测量容量是否与标称值相符。
- 继电器：
- 故障现象： 听不到吸合声，但相应部件不工作。
- 检测： 断电后，用万用表电阻档测量继电器的线圈阻值（通常在几百欧姆），再测量触点的通断，在未通电时应断开，线圈通电后应导通，如果线圈断路或触点粘连，需更换继电器。
- 三极管/场效应管：
- 作用： 用作电子开关，驱动继电器或电机。
- 检测： 断电后，用万用表二极管档测量各极间的PN结特性，对于NPN三极管，基极-发射极、基极-集电极应有一个正向压降（约0.5-0.7V），集电极-发射极应不通，如果短路或开路，则已损坏。
- 电源IC（如VIPer12A/22A等）：
- 作用： 开关电源的核心。
- 检测： 比较困难，通常测量其引脚对地电阻，与正常板对比，如果发现某引脚对地短路，很可能是IC损坏，更换时注意引脚和散热。
第五部分：总结与建议
- 先外后内，先简后繁： 优先检查电源、保险丝、传感器、接线等外部和简单部件，再考虑拆解电路板。
- 图纸是关键： 没有图纸，维修如同盲人摸象，务必找到对应机型的电路图。
- 安全是底线： 强电操作风险极高，不熟悉电路的维修人员，切勿强行通电测试。
- 善用替换法： 对于不确定的部件（如传感器、电机），可以用一个好的同型号部件进行替换测试，这是非常有效的排查方法。
- 何时寻求专业帮助：
- 当您对电路不熟悉,无法确定故障点时。
- 当需要焊接贴片元件或更换复杂的电源模块时。
- 当涉及制冷系统（如高低压）的故障时。
- 当您没有必要的工具和备件时。
希望这份指南能对您有所帮助,祝您维修顺利！
