自动麻将机主板维修视频,看不懂怎么办?

自动麻将机主板维修视频是许多维修人员和技术爱好者学习故障排查与修复的重要资源,通过直观的视频演示,能够帮助维修者快速掌握主板常见故障的判断方法和维修技巧,以下将从主板常见故障类型、维修视频的学习要点、实操步骤及注意事项等方面进行详细阐述。

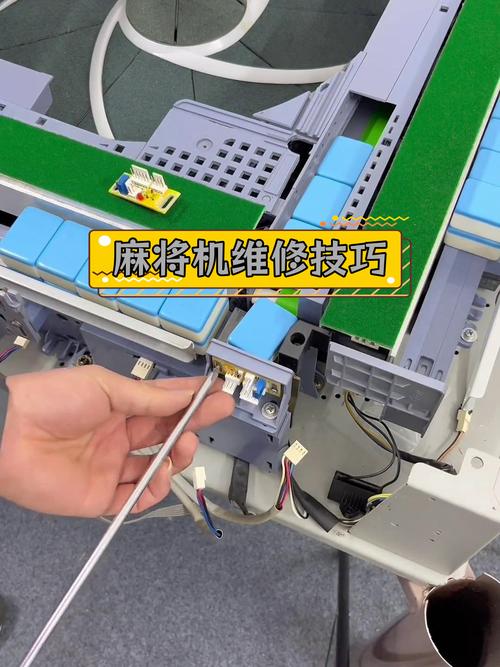

自动麻将机主板维修视频,看不懂怎么办?-图1
(图片来源网络,侵删)

自动麻将机主板作为控制核心,集成了电源管理、电机驱动、传感器信号处理、按键输入及显示输出等功能模块,其工作状态直接影响麻将机的正常运行,常见的故障类型包括电源故障、电机驱动异常、传感器失灵、按键无响应及显示模块故障等,电源故障通常表现为主板无供电、电压输出不稳定或部分电路无电压,可能涉及电源模块的电容、稳压芯片或整流桥等元件损坏;电机驱动故障则表现为洗牌、送牌、叠牌等电机不转或转速异常,多驱动芯片、电机或相关线路问题导致;传感器故障多见于麻将机检测不到牌张、位置偏差等,可能与传感器本身、连接线或信号处理电路有关;按键无响应一般是按键矩阵电路、按键触点或微处理器(MCU)I/O口损坏;显示故障则涉及显示屏不亮、显示缺划或乱码,可能与显示屏、驱动芯片或排线接触不良相关。

在学习自动麻将机主板维修视频时,需重点关注以下几个方面:故障现象的识别与描述,视频通常会展示麻将机的具体故障表现,如“开机无反应”“洗牌电机不转”“传感器报警”等,维修者需结合现象初步判断故障范围;主板外观检查的细节,包括是否有明显烧焦痕迹、元件鼓包、虚焊或脱焊,电容漏液等,这些直观线索往往是快速定位故障的关键;电路分析与检测流程,视频会演示如何通过电路图识别电源通路、信号走向,使用万用表测量电压、电阻或通断,判断故障点是在供电线路、负载元件还是控制芯片;元件级维修技巧,如电容、电阻、二极管、三极管等常用元件的检测方法,以及驱动芯片、MCU等集成电路的替换流程,包括拆焊工具的使用、防静电措施等。

针对典型的电源故障维修,视频演示流程通常如下:第一步,断开主板与外部电源的连接,使用万用表电阻档测量电源输入端的对地电阻,判断是否存在短路现象,若短路需重点检查整流桥、滤波电容及开关管是否击穿;第二步,通电后测量电源输出端的电压值,如+5V、+12V、+24V等关键电压是否正常,若无输出或电压偏低,需依次检查电源PWM控制芯片、反馈电路及开关变压器;第三步,对损坏元件进行更换,如滤波电容鼓包需更换同参数电容,开关管损坏需检查周边驱动电阻是否同时损坏,更换后需再次测量输出电压,确保稳定无波动,对于电机驱动故障,视频会展示如何通过测量电机两端电压判断驱动电路是否工作,若电压正常但电机不转,需检查电机本身是否卡死或烧毁;若无电压,则需排查驱动芯片的输入信号(如PWM信号、使能信号)是否正常,驱动芯片供电是否到位,以及相关限流电阻、续流二极管是否损坏。

传感器故障的维修视频则侧重于信号检测流程,以红外传感器为例,首先测量传感器供电端电压是否正常(通常为+5V),然后使用示波器或万用档检测信号端的输出信号是否随麻将牌的通过发生变化,若无信号变化,需检查传感器发射管或接收管是否损坏,或连接线是否断路;对于霍尔传感器,则需测量其输出端电压是否随磁场变化而翻转,判断传感器是否失效,按键无响应的维修,视频会演示按键矩阵电路的检测方法,通过测量按键两端在按下时的通断情况,判断按键触点是否氧化或接触不良,若按键正常,则需检查MCU的I/O口电压及信号线是否虚焊。

在学习维修视频并进行实操时,需注意以下事项:一是务必断开电源并放电后再进行操作,避免触电或短路损坏元件;二是维修前记录原电路参数,如电阻值、电压值等,以便更换元件后对比验证;三是拆焊元件时使用合适的工具,如热风枪、电烙铁等,避免高温损坏周边元件或电路板;四是更换元件时尽量选用同型号、同参数的元件,若无替代元件,需确保电气性能兼容;五是维修后进行功能测试,不仅需解决当前故障,还需检查其他功能是否正常,避免因维修操作引发新问题。

以下是相关问答FAQs:

问题1:自动麻将机主板维修时,如何判断是MCU损坏还是外围电路故障?
解答:判断MCU是否损坏需结合外围电路检测结果综合分析,首先测量MCU的供电电压(如+5V)是否稳定,时钟电路(晶振两端电压,通常为0.5V~2V)是否起振,复位电路电压是否正常(复位完成后为高电平),若以上条件均满足,但MCU仍无响应(如按键无反应、无输出信号),可尝试更换同型号MCU测试;若外围电路中存在供电异常、信号线断路或元件损坏,则需先修复外围电路,再判断MCU是否工作,可通过观察MCU引脚是否有明显烧蚀、虚焊,或使用编程器检测MCU程序是否异常辅助判断。

问题2:维修自动麻将机主板时,更换驱动芯片后电机仍不转,可能的原因有哪些?
解答:更换驱动芯片后电机仍不转,需从以下几个方面排查:一是检查驱动芯片的供电电压是否正常,包括VCC(电源端)和VM(电机驱动电源端),电压不足会导致芯片无法正常工作;二是测量驱动芯片的输入控制信号(如PWM信号、方向控制信号、使能信号)是否来自MCU且信号正常,若无信号或信号异常,需检查MCU及周边电路;三是检查电机本身是否损坏,可单独给电机施加额定电压测试;四是确认驱动芯片的输出端是否与电机正确连接,排线是否松动或接触不良;五是驱动芯片周边的续流二极管、限流电阻等元件是否损坏,这些元件对保护驱动芯片和稳定电机驱动至关重要,若损坏可能导致芯片无法正常驱动电机。
