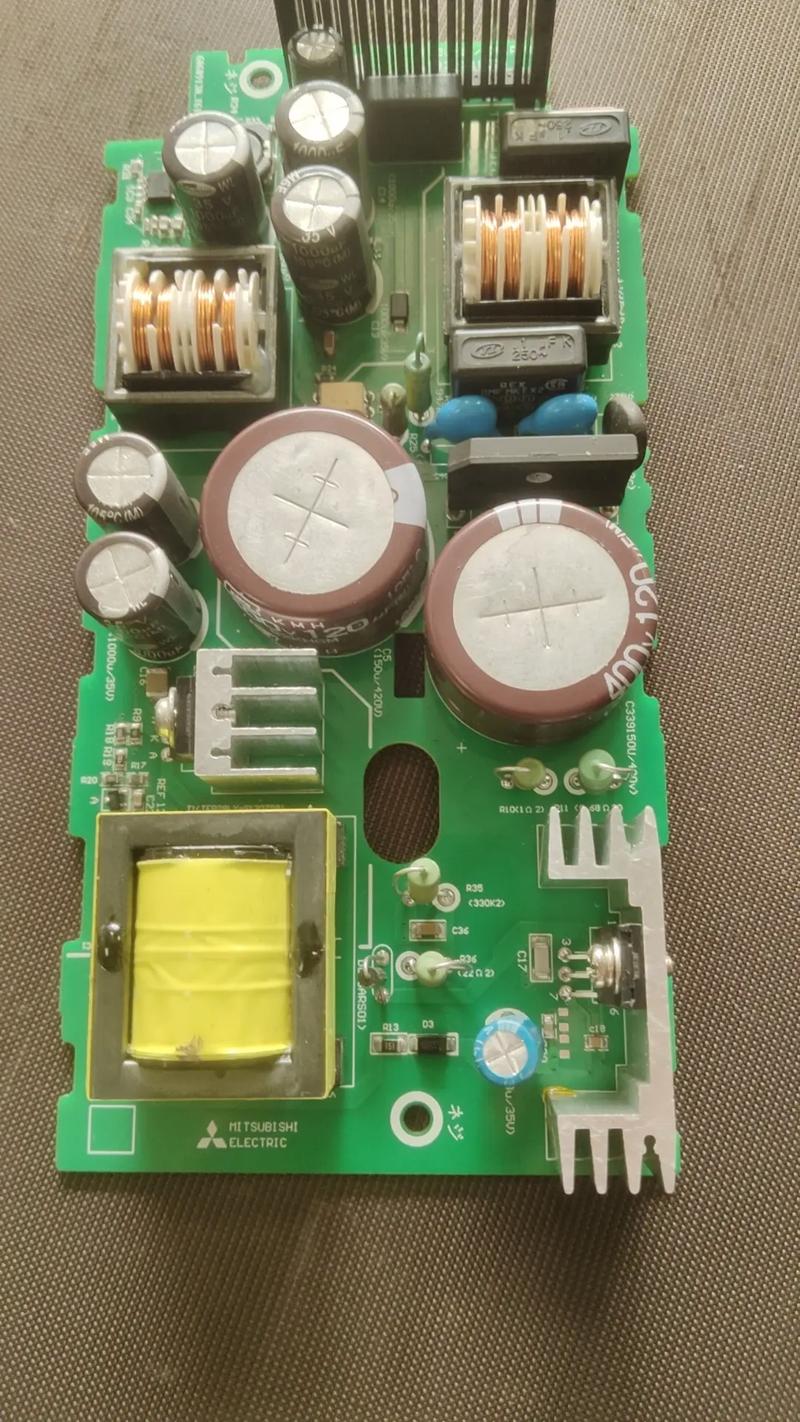

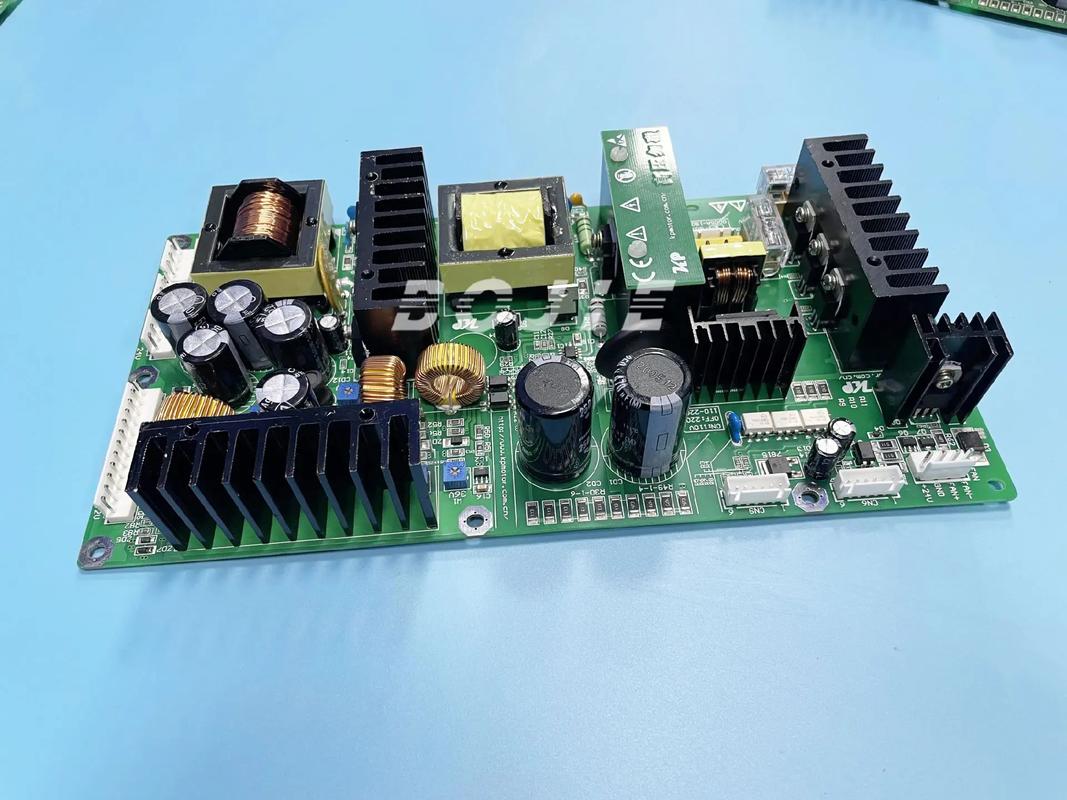

电源板维修LD7904是一项需要细致操作和专业知识的工作,LD7904电源板广泛应用于多种显示设备中，其故障表现多样，包括无输出、电压不稳、屡损元件等，维修前需做好安全防护，确保断电后电容充分放电，避免触电风险，通过观察法检查电源板外观，如有无烧黑、鼓包电容、虚焊或元件破裂等情况，LD7904常见故障点多集中在副电源电路、PWM控制芯片及功率开关管部分。
使用万用表进行初步检测是关键步骤,需先测量输入端保险管是否熔断，若保险管发黑或熔断，说明存在严重短路，需重点检查整流桥、滤波电容及开关管是否击穿，若保险管完好，则通电测量输出端电压，若无电压输出，应检查副电源电路，如启动电阻是否开路、PWM芯片（如常见的KA3842或UC3842）供电是否正常，LD7904的副电源通常采用反激式拓扑，其工作依赖芯片VCC脚的供电电压，若启动电阻变值或VCC滤波电容失效，将导致芯片无法启动。
对于输出电压异常的情况,需对比电路图标注的正常电压值，逐一排查反馈回路，光耦PC817及其周边的稳压二极管、误差放大器（如TL431）是反馈电路的核心元件，若光耦失效或TL431性能不良，会导致输出电压过高或过低，实测输出电压较正常值偏高，可能是光耦耦合能力下降或取样电阻变值，需检查功率开关管（如K2141或K2655）的D极、S极对地电阻，若阻值异常，需更换损坏的开关管并检查周边阻尼吸收电路，如RCD缓冲电路中的二极管、电阻是否完好。

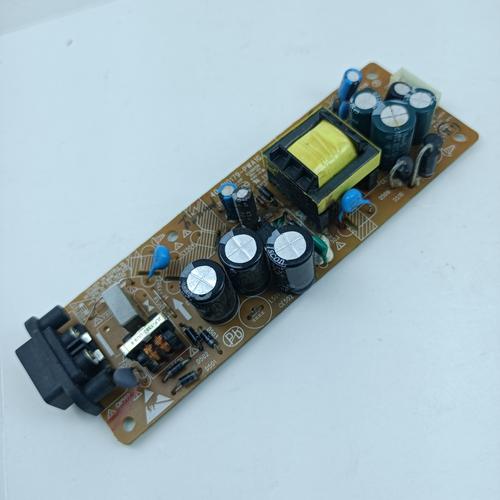

LD7904电源板中的滤波电容也是故障高发区,尤其是主滤波电容（如450V/100μF）长期工作后易出现鼓包、漏液现象，导致电源带载能力下降，表现为屏幕闪烁或无法开机，更换电容时需注意耐压值和容量参数，尽量选用同规格或更高性能的元件，副电源的变压器绕组短路也会引发无输出故障，可通过测量变压器初级、次级绕组电阻判断，若阻值异常或无穷大，需更换变压器。
维修过程中,焊接质量直接影响电路稳定性，对于虚焊或脱焊的元件，需重新补焊，尤其对电源厚膜块、功率器件等大重量元件，应确保焊点饱满，修复后需进行空载和带载测试，空载时测量各路输出电压是否正常，带载时观察电压是否稳定，有无过热现象，若出现电压波动，需检查负载电路是否存在短路或反馈回路未完全恢复正常。
相关问答FAQs
问：LD7904电源板通电后即烧保险管，如何排查？
答：烧保险管多为输入端存在短路故障，首先断电，用万用表二极管档测量整流桥交流输入端与直流输出端是否击穿，若短路则更换整流桥；再测量滤波电容两端对地电阻，若接近0Ω，需检查功率开关管D-S极是否击穿，同时检查副电源PWM芯片内部是否短路，若以上元件正常，则需检查桥式整流前端的抗干扰电容是否漏电。
问：LD7904电源板输出电压偏低且伴有“滋滋”声，可能的原因是什么？
答：此类故障通常与负载过重或电源带载能力不足有关，首先断开负载，测量空载输出电压是否恢复正常，若电压回升，说明负载电路存在短路，需排查后级负载元件；若空载电压仍偏低，应检查副电源反馈回路，如TL431、光耦是否工作正常，以及副电源滤波电容容量是否下降，功率开关管性能不良或变压器匝间短路也会导致带载能力不足，需重点检测。
