创维32E350E电视不开机/红灯闪？电源板维修全攻略（附电路图与故障代码解读）
** 本文是创维32E350E电视电源维修的终极指南，当您的电视出现不开机、指示灯闪烁、屡烧保险管等故障时，别急着换主板！本文将以资深维修工程师的视角，手把手教您如何安全、高效地排查和修复电源板故障，涵盖常见故障现象、核心检测流程、关键元器件代换技巧，并附赠独家创维32E350E电源板电路图与故障代码解读,助您省下数百元维修费。
（图片来源网络，侵删）
开篇直击痛点：你的电视怎么了？
创维32E350E作为一款经典的入门级液晶电视，以其稳定的性能和亲民的价格赢得了众多家庭的青睐，随着使用年限的增长，部分用户可能会遇到以下令人头疼的“电源病”：
- 【现象一：彻底“黑屏”，毫无反应】
描述：按下遥控器或机身电源键，电视屏幕漆黑，指示灯不亮，风扇不转,如同断电一般。
- 【现象二：“红灯”闪烁，无声抗议】
描述：电源指示灯亮起，但反复闪烁（例如闪烁3次、5次或7次），无法正常开机,屏幕无任何显示。
- 【现象三：开机“一闪而过”，反复重启】
描述：指示灯短暂亮起后，电视似乎尝试开机，但随即又断电重启,陷入死循环。
（图片来源网络，侵删） - 【现象四：屡烧保险管，更换即烧】
描述：维修人员在更换保险管后，一通电保险管立即熔断，伴有“啪”的一声,说明存在严重短路。
如果您正被以上任何一种问题困扰，那么90%的故障点都集中在电源板上，别担心,接下来的内容将为您拨开迷雾。
维修前必读：安全第一！
电源板是电视的“心脏”，内部含有高压，即使是断电后，大滤波电容中仍储存有致命电荷,维修前必须遵守以下安全准则：
- 断电操作： 维修前务必拔下电视电源线。
- 放电操作： 使用大功率（如5W/1KΩ）电阻或专用放电工具，对电源板上所有大容量滤波电容（如C807、C809等，具体型号请参考实物）进行充分放电,防止电击。
- 隔离操作： 维修时，建议使用隔离变压器，将电视与市电电网隔离,防止因热地带电引发二次故障或触电。
- 专业工具： 准备好万用表（数字表为佳）、示波器（更佳）、电烙铁、吸锡器、焊锡丝、酒精松香助焊剂等基础工具。
专家忠告： 如果您不具备电子维修基础，强烈建议寻求专业维修人员帮助，盲目操作不仅可能损坏电视,更会危及人身安全。

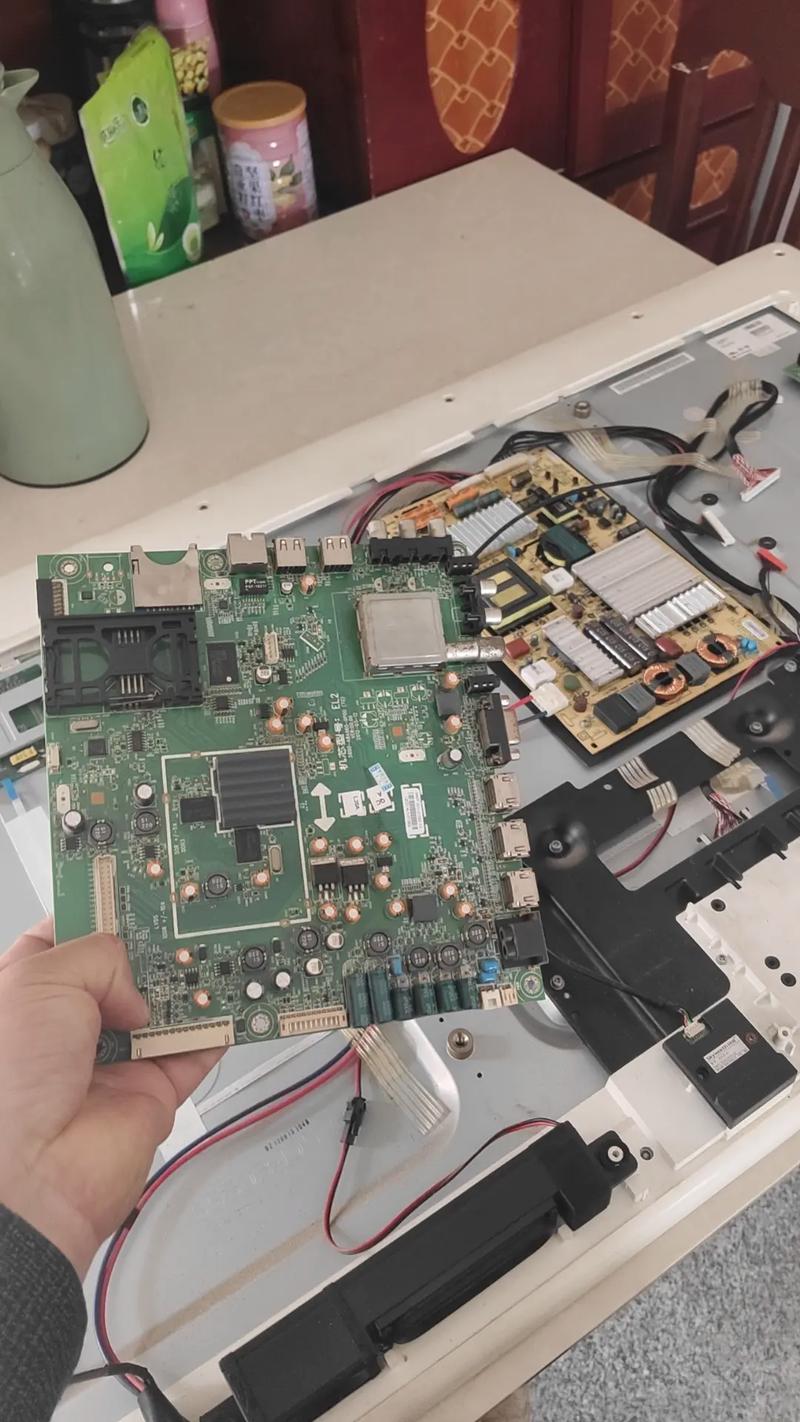

（图片来源网络，侵删）
创维32E350E电源板结构与工作原理简析

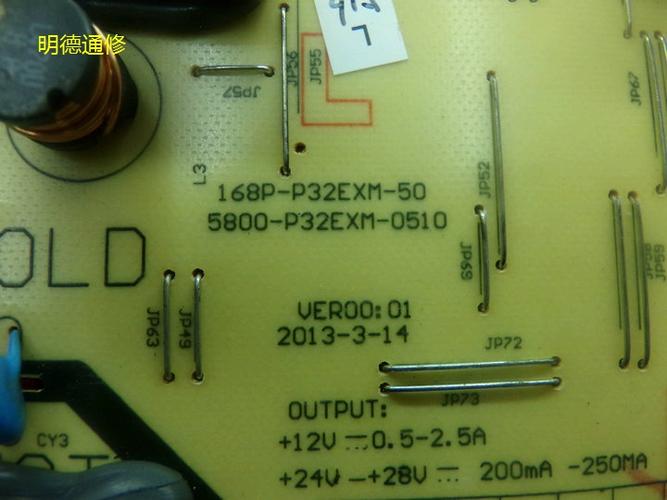

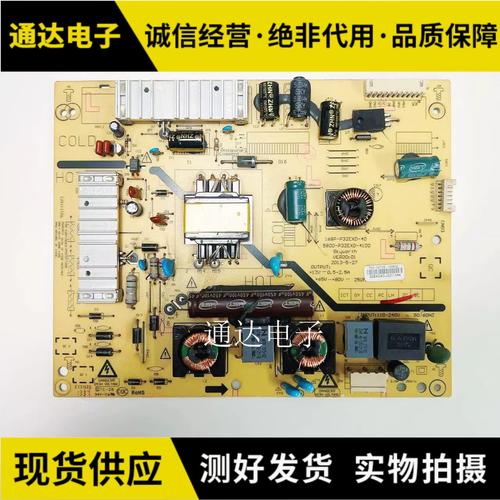

创维32E350E通常采用JSK3200-001或JSK3200-002等型号的开关电源板,其核心结构可分为三大部分：
- 市电输入与抗干扰电路（EMI）： 包括保险管F801、压敏电阻RV801、X电容C801/C802、共模电感L801等,用于滤除电网干扰并抑制自身产生的电磁辐射。
- 整流滤波电路： 由桥式整流器BD801（或4个二极管组成）和高压大电解电容C807/C809构成,将220V交流电转换为约300V的直流电。
- 开关振荡与稳压输出电路： 这是电源板的核心。
- 启动与振荡： 由IC801（通常是VIPer12A/22A等PWM电源芯片）及其外围的启动电阻、反馈电路等组成，负责将300V直流电斩波成高频脉冲,并通过开关变压器T801耦合。
- 次级整流输出： 开关变压器的次级绕组经整流二极管（如D830、D831等）和滤波电容（如C835、C838等）后，输出+24V（给背光板）和+12V（给主板小信号处理）等直流电压。
理解了基本结构，我们就可以像医生一样，开始“望闻问切”了。
故障诊断实战：一步步锁定“病根”
【故障现象一：彻底黑屏，指示灯不亮】
- 诊断思路： 此故障通常发生在市电输入电路或初级启动电路，300V电压无法建立,后续电路全部停止工作。
- 排查步骤：
- 目测检查： 观察保险管F801是否发黑、熔断,这是最常见的故障点。
- 保险管熔断：
- 原因1： 后级存在严重短路，重点检查桥式整流器BD801、主滤波电容C807/C809是否击穿短路,可用万用表二极管档或电阻档进行测量。
- 原因2： 电源芯片IC801（VIPer12A） 内部击穿短路，测量其①、④、⑤、⑧脚（对地脚）之间是否存在短路现象。
- 维修方案： 更换损坏的元器件。注意： 如果是IC801击穿，一定要检查其外围的尖峰吸收电路（通常由R811、C811、D811组成）是否完好,否则可能再次烧毁IC801。
- 保险管完好：
- 原因： 启动电路失效，重点检查启动电阻R801、R802（通常为几百KΩ的阻值）是否开路失效,导致IC801无法获得启动电压。
- 维修方案： 用同阻值、同功率的金属膜电阻更换即可。
【故障现象二：指示灯闪烁，无法开机】
- 诊断思路： 指示灯能亮，说明副电源或5V待机电路正常工作，闪烁通常是保护电路启动的信号，电源板检测到自身或负载异常，进入保护状态,反复尝试启动又失败。
- 排查步骤：
- 测量关键电压：
- 测量PFC（功率因数校正）输出电压： 正常工作时应在380V-400V左右，如果此电压很低（如几十伏）,说明PFC电路未工作。
- 测量+24V和+12V主电压输出： 在开机瞬间测量，看电压是否建立,又迅速跌落。
- 判断是电源板自身保护还是负载保护：
- 断开负载法： 将电源板与主板、背光板连接的排线逐一断开，只保留待机5V的连接，然后通电，看主电压（+24V/+12V）是否恢复正常输出。
- 如果电压恢复正常： 说明故障在负载端，可能是背光板短路导致+24V过流保护，或主板小信号电路故障导致+12V负载异常,需分别检查背光板和主板。
- 如果电压依然很低或闪烁： 说明故障在电源板本身，重点检查：
- 稳压反馈电路： 检查光耦IC802（如PC817） 和误差放大器IC803（如TL431） 是否损坏,这是导致输出电压异常最常见的原因。
- 初级振荡电路： 检查IC801及其外围的振荡定时元件（如R810、C810）是否参数漂移。
- 次级整流滤波电路： 检查+24V或+12V的整流二极管（如D830肖特基二极管）是否性能不良，或滤波电容C835/C838是否失效（容值减小）。
- 测量关键电压：
【故障现象三：屡烧保险管】
- 诊断思路： 这是典型的短路性故障，必须找到短路点才能更换保险管,否则新换的保险管依然会烧。
- 排查步骤：
**断开PFC输出与开关变压器的
