st2109电磁炉维修涉及电路原理、故障现象判断及具体检修步骤，需结合专业工具与安全规范进行操作，以下从常见故障类型、检修流程、关键部件检测及维修注意事项等方面展开详细说明。

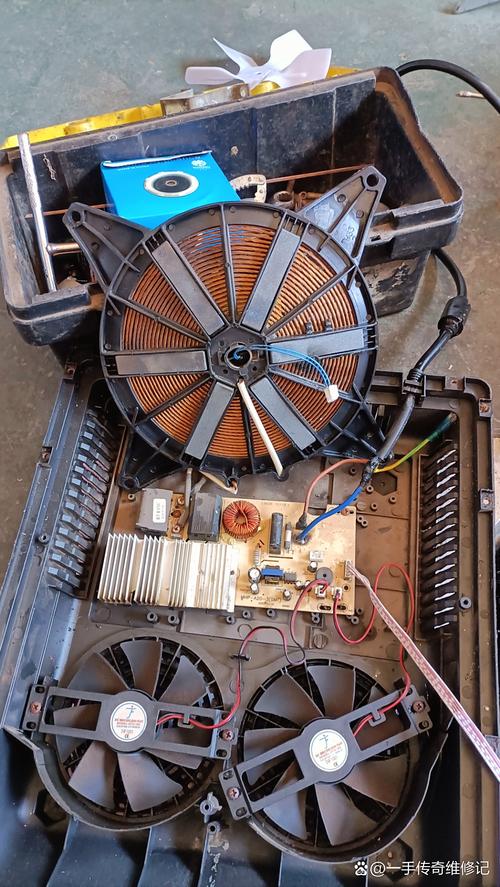

（图片来源网络，侵删）
常见故障现象与初步判断
st2109电磁炉故障通常表现为不加热、报警、按键失灵或功率异常等,需通过用户描述初步定位问题范围。
- 完全不启动：检查电源板、保险丝、单片机供电电路；
- 加热但功率低：重点检测IGBT、谐振电容、电流检测电路；
- 频繁报警：排查锅具检测、温度传感器、电压检测电路。
核心检修流程与工具准备
安全准备
- 断电后等待电容放电,使用万用表确认电压为零；
- 准备隔离变压器、示波器、热风枪、螺丝刀等工具。
外观与电源检查
- 检查保险丝是否熔断（正常值为10A/250V）,若熔断需进一步排查短路点；
- 测量输入端阻值，正常情况下L-N端阻值约50-100Ω（含桥式整流电路），若阻值接近零,说明存在短路。
关键电路检测
（1）电源电路
st2109采用AC-DC开关电源，输出+18V、+5V电压供主板使用,需检测：
- 整流桥DB1是否击穿（用二档测正向压降，约0.5-0.7V）；
- PWM控制器（如VIPer12A）供电脚电压（VCC脚约18V）；
- 稳压二极管D1是否开路（导致+5V缺失）。
（2）驱动与IGBT电路
- 驱动电路：测量驱动芯片（如TA8316S）输出端（脚5/脚6）电压，开机时应为0.5-1V脉冲信号,若无信号需检查单片机PWM输出；
- IGBT检测：用万用表二极管档测C-E极，正向压降应0.5-0.7V，反向无穷大，否则击穿，IGBT损坏需同时检查检波二极管D3、阻尼电阻R23是否连带损坏。
（3）同步与振荡电路
- 同步电路：比较器LM339脚1/脚2电压应相等（约2.5V）,若差异大可能导致不加热；
- 振荡电路：检查振荡电容C5、电阻R18是否变质,影响PWM频率。
典型故障检修案例
故障1：通电无反应，指示灯不亮
| 检测步骤 | 正常值 | 异常处理 |
|---|---|---|
| 保险丝F1 | 通 | 更换同规格保险丝，查短路点 |
| 整流桥DB1输出端 | +300V直流 | 若无电压，检查电源线与插座 |
| +18V电压 | 稳定18V | 若为0V，查开关变压器T1初级 |
| +5V电压 | 稳定5V | 若为0V，查7805稳压器及滤波电容 |
故障2：报警E2（无锅具）
| 检测点 | 正常值 | 可能原因 |
|---|---|---|
| 锅具检测电流 | 01-0.03A | 电流互感器T2开路或滤波电容C22失效 |
| 比较器LM339脚7 | 高电平（>4V） | 脚6电压异常，查R28、R29分压电阻 |
| 单片机U1脚10 | 低电平 | 若为高电平，检查单片机程序是否错乱 |
维修注意事项
- 元件代换原则：IGBT需选用原型号或参数匹配型号（如20N120）；电阻功率需核对（如限流电阻R22为5W）；
- 防静电措施：更换单片机或芯片时需断电操作,避免静电击穿；
- 参数调整：维修后需重新校对功率电位器R20,确保不同档位功率符合标称值。
相关问答FAQs
Q1：更换IGBT后开机即炸管，可能原因是什么？
A：需重点检查三方面：①驱动电路输出是否过高（正常驱动电压不超过18V）；②同步电路是否失调，导致IGBT导通时间过长；③谐振电容C3容量衰减，引发谐振频率偏移，建议用示波器观察驱动波形与PWM信号,确认无异常后再装管测试。
Q2：电磁炉开机后显示E0（内部电路故障），如何排查？
A：E0通常表示电压检测异常，步骤如下：①测量市电输入是否正常（220V±10%）；②检查电压检测电阻R1、R2是否变值；③若电压正常，则查单片机U1脚13（电压检测输入）是否有0.2-0.5V波动，若无则可能是单片机损坏，需注意，部分机型E0也可能是温度传感器开路导致,需逐一排查。
